Поручень (топливный бак) — HITACHI EX3600-6

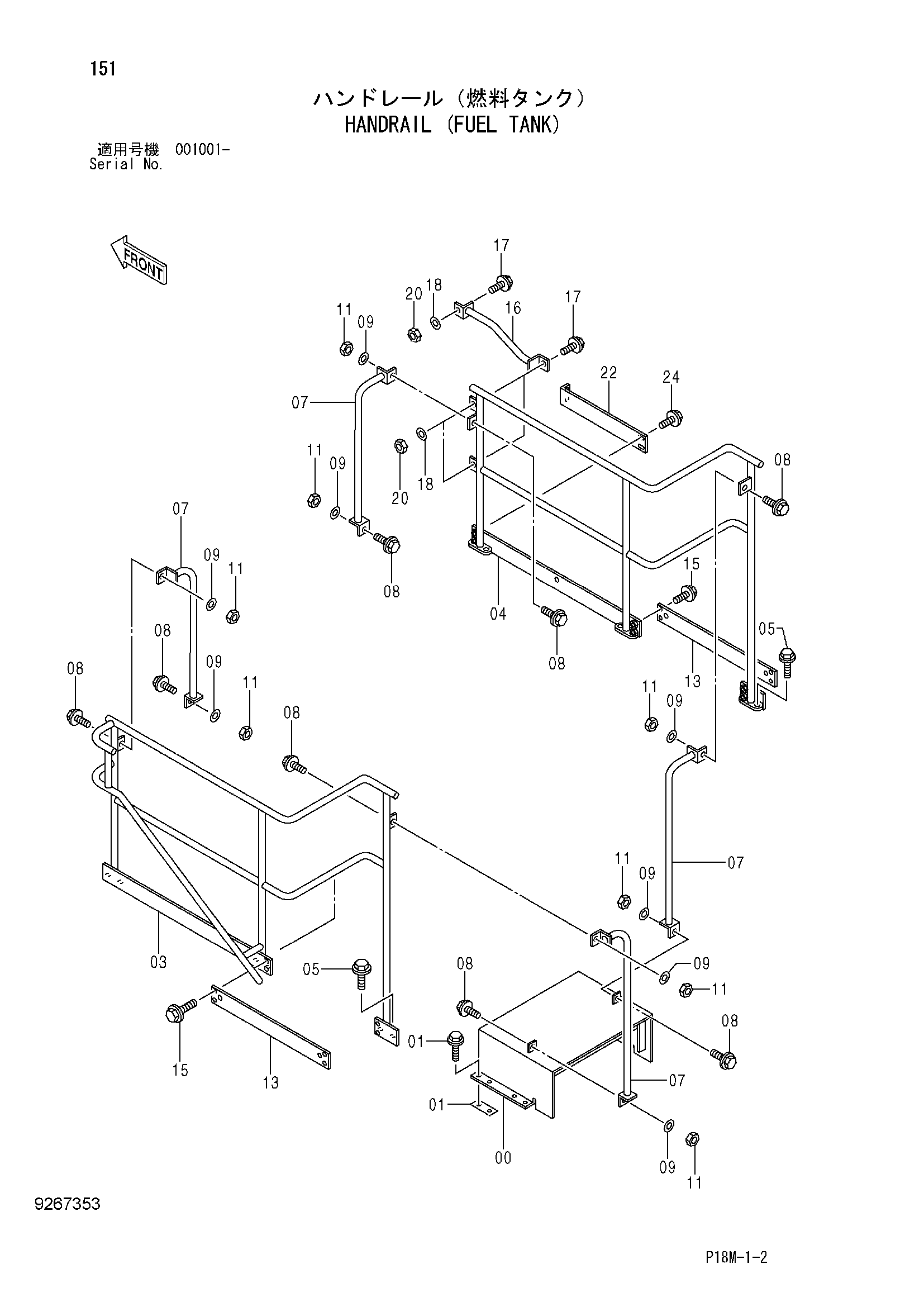

Заводская схема «Поручень (топливный бак)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7051309 | Ступень | 1 |
| 01 | 4679242 | Симм 3.2mm | 2 |
| 02 | J281225 | Болт с шайбой | 8 |
| 02A | J901225 | Болт | 1 |
| 02B | 4249324 | Шайба | 1 |
| 03 | 7051302 | Поручень | 1 |
| 04 | 7051308 | Поручень | 1 |
| 05 | J271235 | Болт с шайбой | 12 |
| 05A | J901235 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 07 | 9744411 | Трубка | 4 |
| 08 | J281235 | Болт с шайбой | 8 |
| 08A | J901235 | Болт | 1 |
| 08B | 4249324 | Шайба | 1 |
| 09 | 4249324 | Шайба | 8 |
| 11 | J950012 | Гайка | 8 |
| 13 | 4658839 | Пластина | 2 |
| 15 | J281235 | Болт с шайбой | 8 |
| 15A | J901235 | Болт | 1 |
| 15B | 4249324 | Шайба | 1 |
| 16 | 9754884 | Поручень | 2 |
| 17 | J281235 | Болт с шайбой | 4 |
| 17A | J901235 | Болт | 1 |
| 17B | 4249324 | Шайба | 1 |
| 18 | 4249324 | Шайба | 4 |
| 20 | J950012 | Гайка | 4 |
| 22 | 4437853 | Пластина | 1 |
| 24 | J281235 | Болт с шайбой | 4 |
| 24A | J901235 | Болт | 1 |
| 24B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
