Топливные трубопроводы (центральный)<ремоделинг детали> — HITACHI EX3600-5

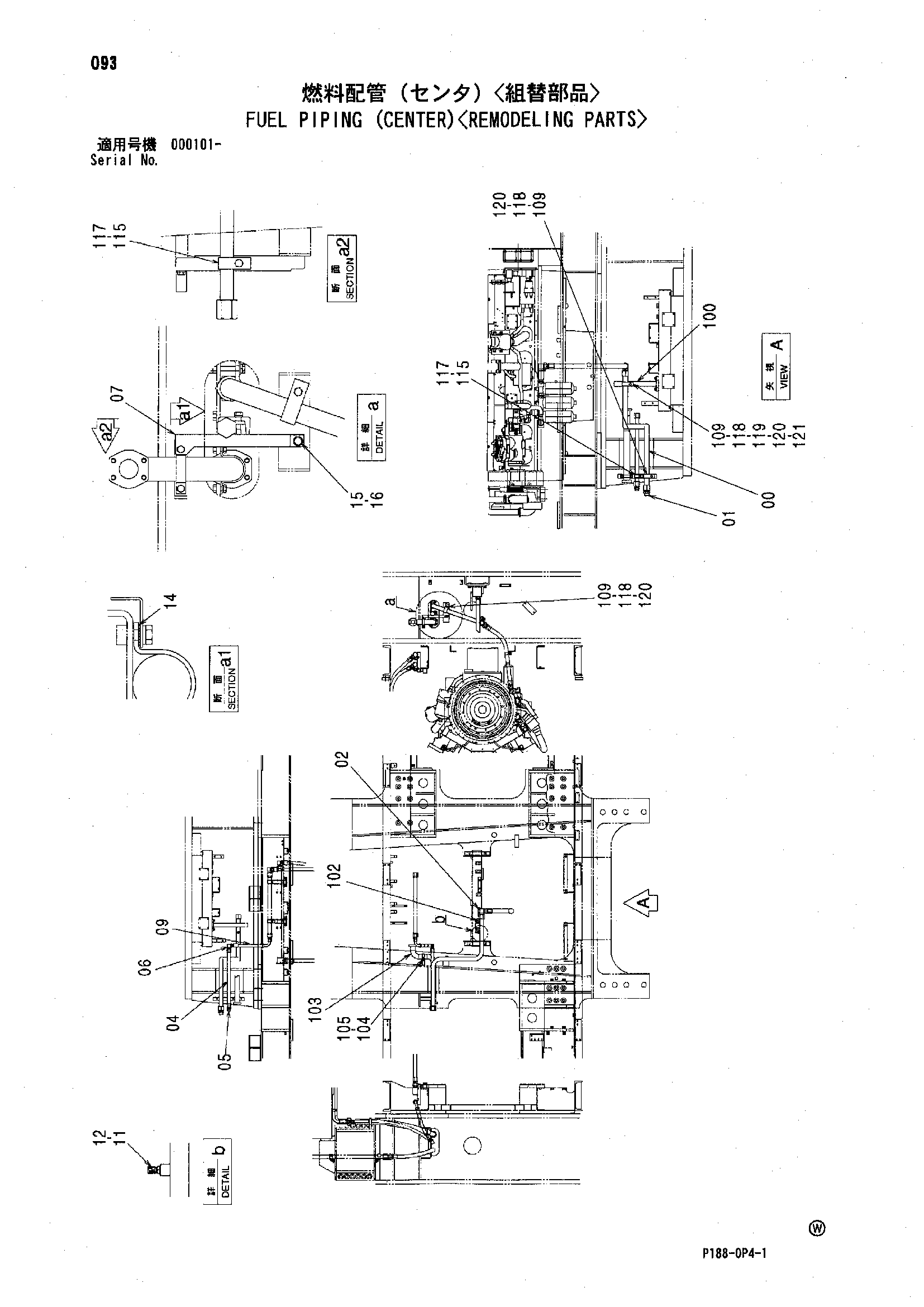

Заводская схема «Топливные трубопроводы (центральный)<ремоделинг детали>» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8099857 | Трубка | 1 |
| 01 | 94-1307 | Адаптер | 1 |
| 02 | 94-1407 | Угловой штуцер | 1 |
| 04 | 9763531 | Трубка | 1 |
| 05 | 94-1305 | Адаптер | 1 |
| 06 | 94-1405 | Угловой штуцер | 1 |
| 07 | 8099864 | Кронштейн | 1 |
| 09 | 4633563 | Шланг | 1 |
| 11 | 4250260 | Датчик | 1 |
| 12 | 4250261 | Прокладка | 1 |
| 14 | A590110 | Плоская шайба | 1 |
| 15 | J921230 | Болт | 1 |
| 16 | A590112 | Плоская шайба | 1 |
| 100 | 8079330 | Кронштейн | 1 |
| 102 | J271225 | Болт с шайбой | 4 |
| 102A | J901225 | Болт | 1 |
| 102B | J222012 | Шайба | 1 |
| 103 | 9754360 | Трубка | 1 |
| 104 | 4053865 | Хомут трубки | 2 |
| 105 | J271030 | Болт с шайбой | 4 |
| 105A | J901030 | Болт | 1 |
| 105B | J222010 | Шайба | 1 |
| 109 | 4053697 | Хомут трубки | 3 |
| 115 | 4053598 | Хомут трубки | 2 |
| 117 | J271270 | Болт с шайбой | 2 |
| 117A | J901270 | Болт | 1 |
| 117B | J222012 | Шайба | 1 |
| 118 | J901280 | Болт | 3 |
| 119 | 4249324 | Шайба | 1 |
| 120 | A590912 | Пружинная шайба | 3 |
| 121 | J950012 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
