Пилотные гидролинии (левый): 2 — HITACHI EX3600-5

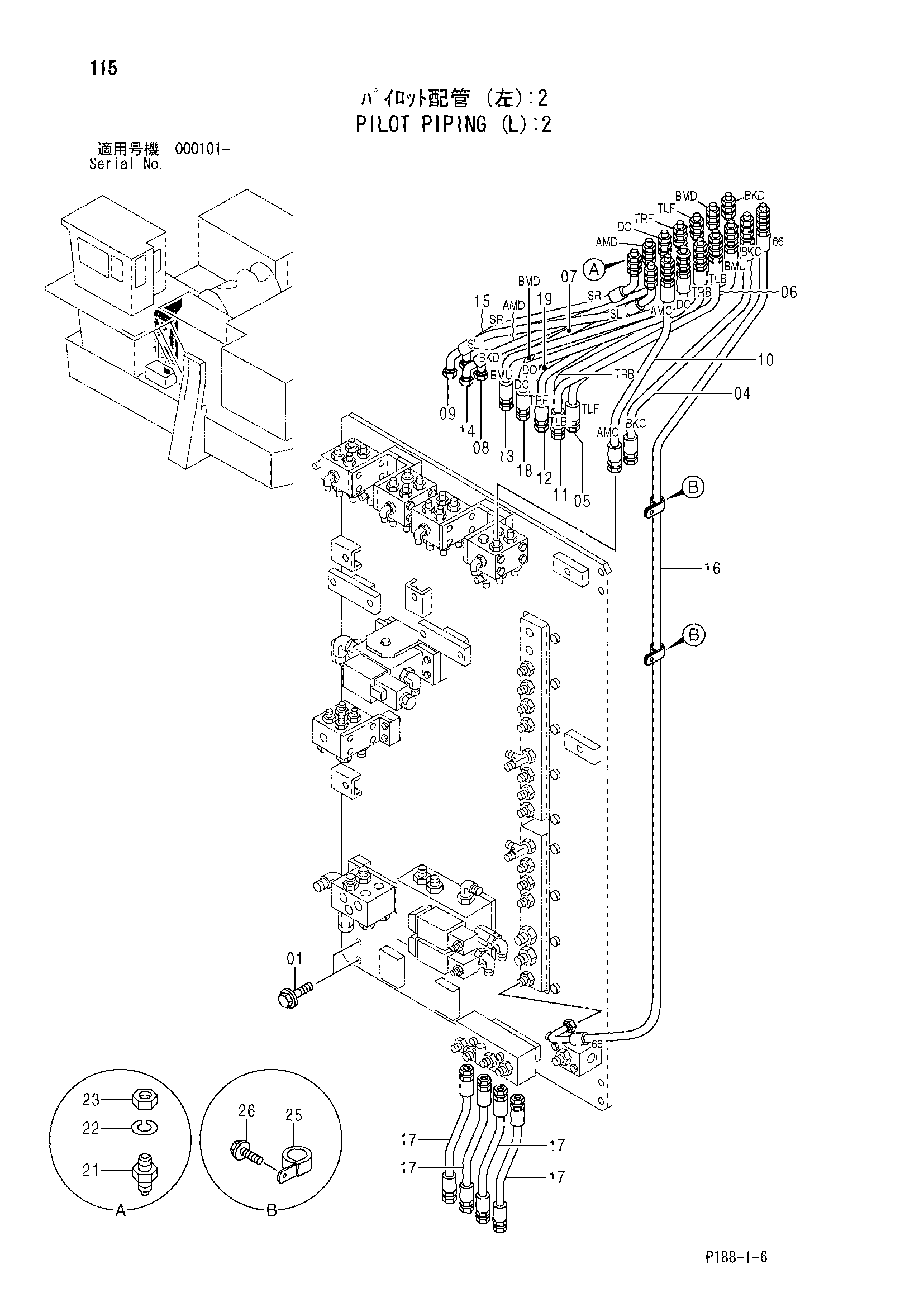

Заводская схема «Пилотные гидролинии (левый): 2» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J021230 | Болт с шайбой | 8 |
| 01 | J271230 замена: J901230 | Болт с шайбой | 8 |
| 04 | 4436038 | Шланг (BKC) | 1 |
| 05 | 4436039 | Шланг (TLF) | 1 |
| 06 | 4436040 | Шланг (TRB) | 1 |
| 07 | 4436041 | Шланг (BMD) | 1 |
| 08 | 4436042 | Шланг (AMD) | 1 |
| 09 | 4436043 | Шланг (SL) | 1 |
| 10 | 4436044 | Шланг (AMC) | 1 |
| 11 | 4436045 | Шланг (TLB) | 1 |
| 12 | 4436046 | Шланг (TRF) | 1 |
| 13 | 4436047 | Шланг (BMU) | 1 |
| 14 | 4436048 | Шланг (BKD) | 1 |
| 15 | 4436049 | Шланг (SR) | 1 |
| 16 | 4368504 | Шланг (66) | 1 |
| 17 | 4269831 | Шланг | 4 |
| 18 | 4415348 | Шланг (DC) | 1 |
| 19 | 4426065 | Шланг (DO) | 1 |
| 21 | 4202532 | Адаптер | 15 |
| 22 | A590914 | Пружинная шайба | 15 |
| 23 | 4202531 | Гайка | 15 |
| 25 | 4190273 | Зажим | 2 |
| 25 | 4190253 | Зажим | 2 |
| 26 | J021025 | Болт с шайбой | 2 |
| 26 | J271020 замена: J901020 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
