Вентилятор привод (топливный радиатор) — HITACHI EX3600-5

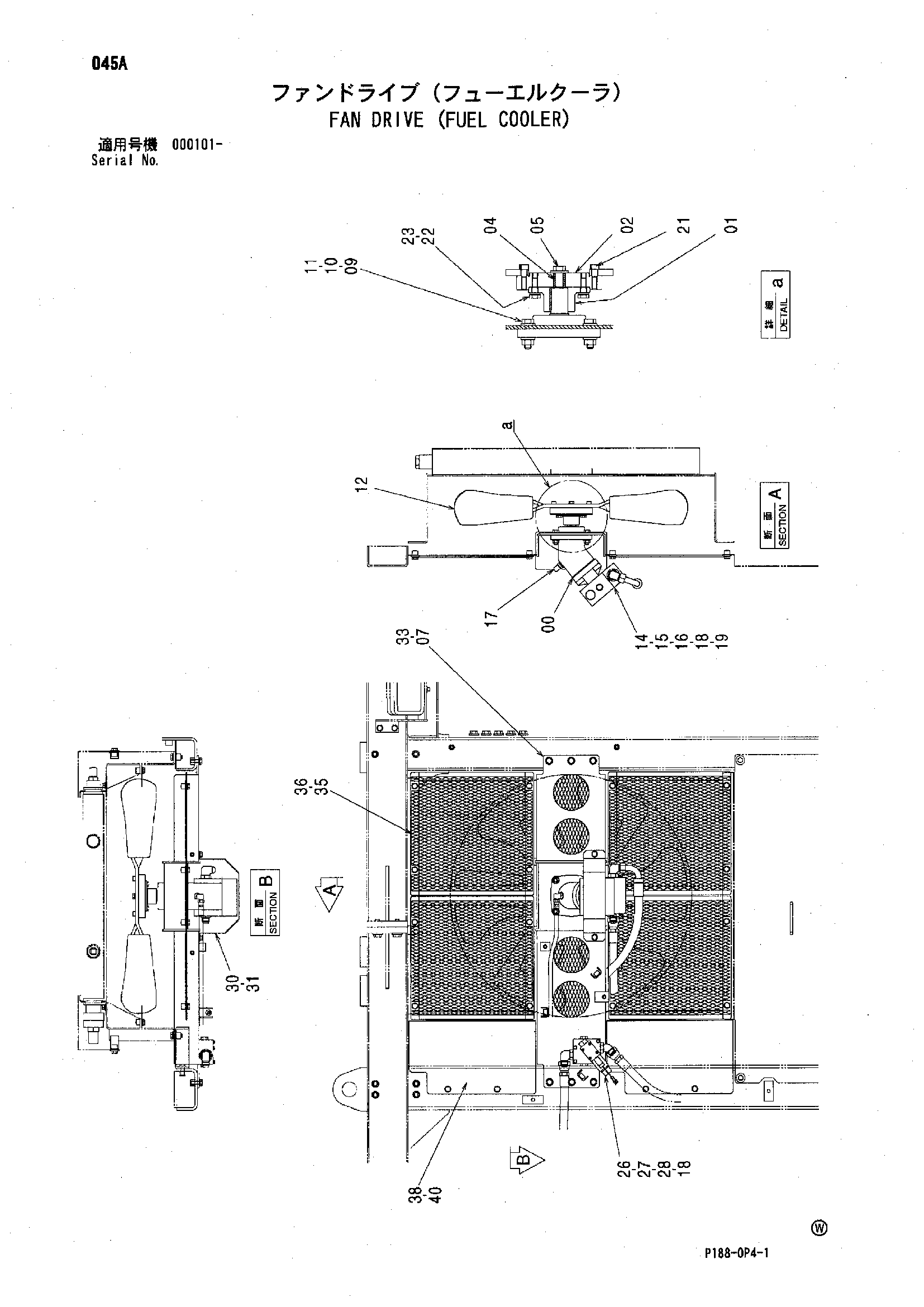

Заводская схема «Вентилятор привод (топливный радиатор)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4429581 | Гидромотор | 1 |
| 01 | 4439263 | Муфта | 1 |
| 02 | 4439262 | Муфта | 1 |
| 04 | 4432531 | Проставка | 1 |
| 05 | J281255 | Болт с шайбой | 1 |
| 05A | J901255 | Болт | 1 |
| 05B | 4249324 | Шайба | 1 |
| 07 | 6023557 | Кронштейн | 1 |
| 09 | J222012 | Шайба | 4 |
| 10 | J950012 | Гайка | 4 |
| 11 | J271245 | Болт с шайбой | 4 |
| 11A | J901245 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | 4433254 | Вентилятор | 1 |
| 14 | 3088640 | Блок | 1 |
| 15 | 4153532 | Уплотнительное кольцо | 2 |
| 16 | M341065 | Болт с внутренним шестигранником | 8 |
| 17 | A852322 | Угловой штуцер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A852366 | Угловой штуцер | 2 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | A852166 | Адаптер | 1 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | M341036 | Болт с внутренним шестигранником | 4 |
| 22 | J921030 | Болт | 4 |
| 23 | J222010 | Шайба | 4 |
| 26 | 4633994 | Электромагнитный клапан | 1 |
| 27 | J260870 | Болт с шайбой | 3 |
| 27A | J900870 | Болт | 1 |
| 27B | A590108 | Плоская шайба | 1 |
| 28 | A852266 | Угловой штуцер | 1 |
| 28A | 4506424 | Уплотнительное кольцо | 1 |
| 30 | 4633373 | Крышка | 1 |
| 31 | J271020 | Болт с шайбой | 2 |
| 31A | J901020 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 33 | J281235 | Болт с шайбой | 6 |
| 33A | J901235 | Болт | 1 |
| 33B | 4249324 | Шайба | 1 |
| 35 | 9764056 | Сетка | 4 |
| 36 | J271025 | Болт с шайбой | 16 |
| 36A | J901025 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 38 | 4633409 | Крышка | 2 |
| 40 | J281030 | Болт с шайбой | 4 |
| 40A | J901030 | Болт | 1 |
| 40B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
