Лубрикатор трубопроводы (правый) — HITACHI EX3600-5

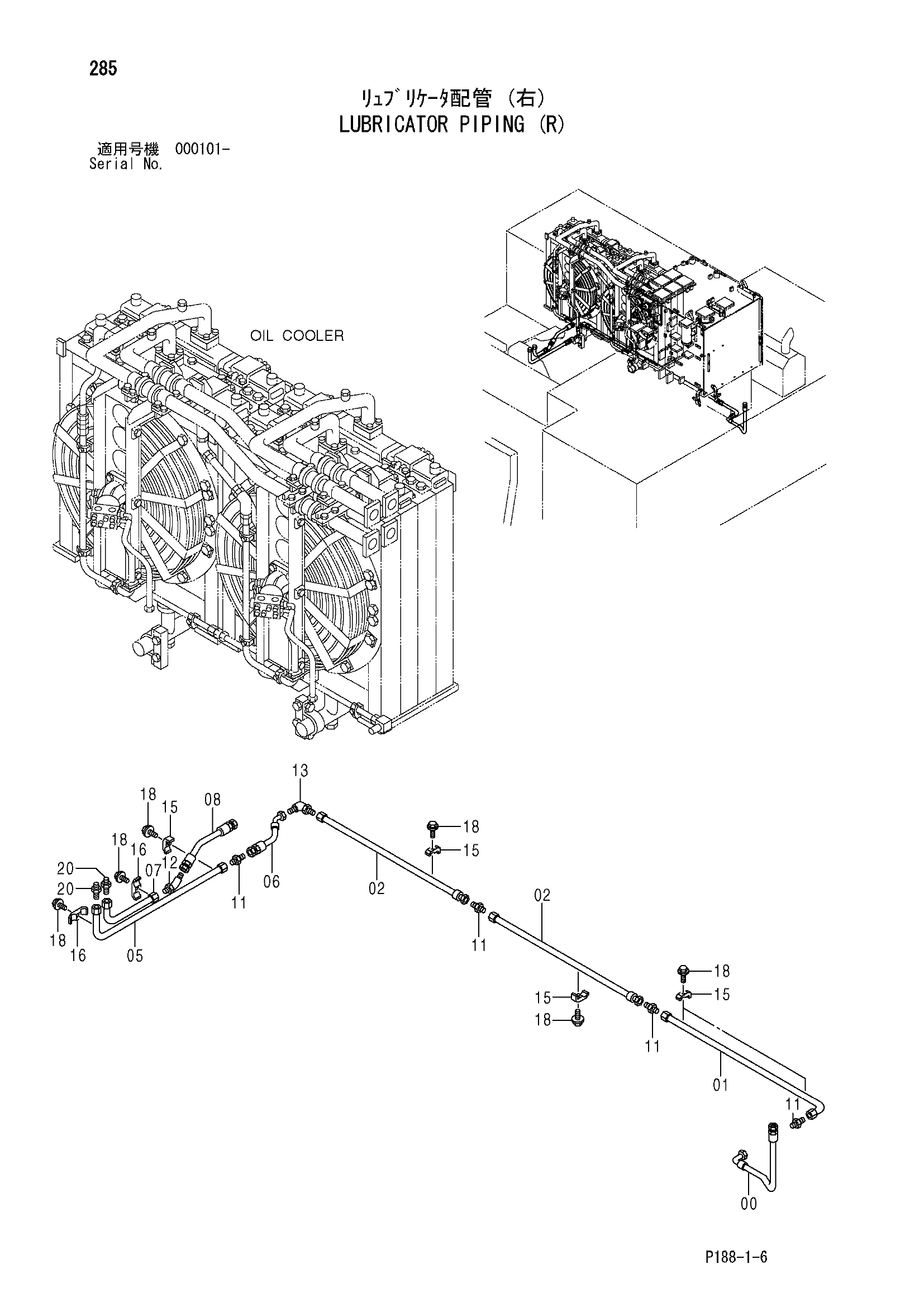

Заводская схема «Лубрикатор трубопроводы (правый)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4313342 | Шланг | 1 |
| 01 | 9754266 | Трубка | 1 |
| 02 | 9754265 | Трубка | 2 |
| 05 | 9754264 | Трубка | 1 |
| 06 | 4368492 | Шланг (P3) | 1 |
| 07 | 9754245 | Трубка | 1 |
| 08 | 4269831 | Шланг | 1 |
| 11 | A852133 | Адаптер | 4 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852233 | Угловой штуцер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852333 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4138227 | Хомут трубки | 7 |
| 16 | 4053593 | Хомут трубки | 2 |
| 18 | J011040 | Болт с шайбой | 9 |
| 18 | J271040 замена: J901040 | Болт с шайбой | 9 |
| 20 | 4200468 | Адаптер | 2 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
