Крыло (левый) — HITACHI EX3600-5

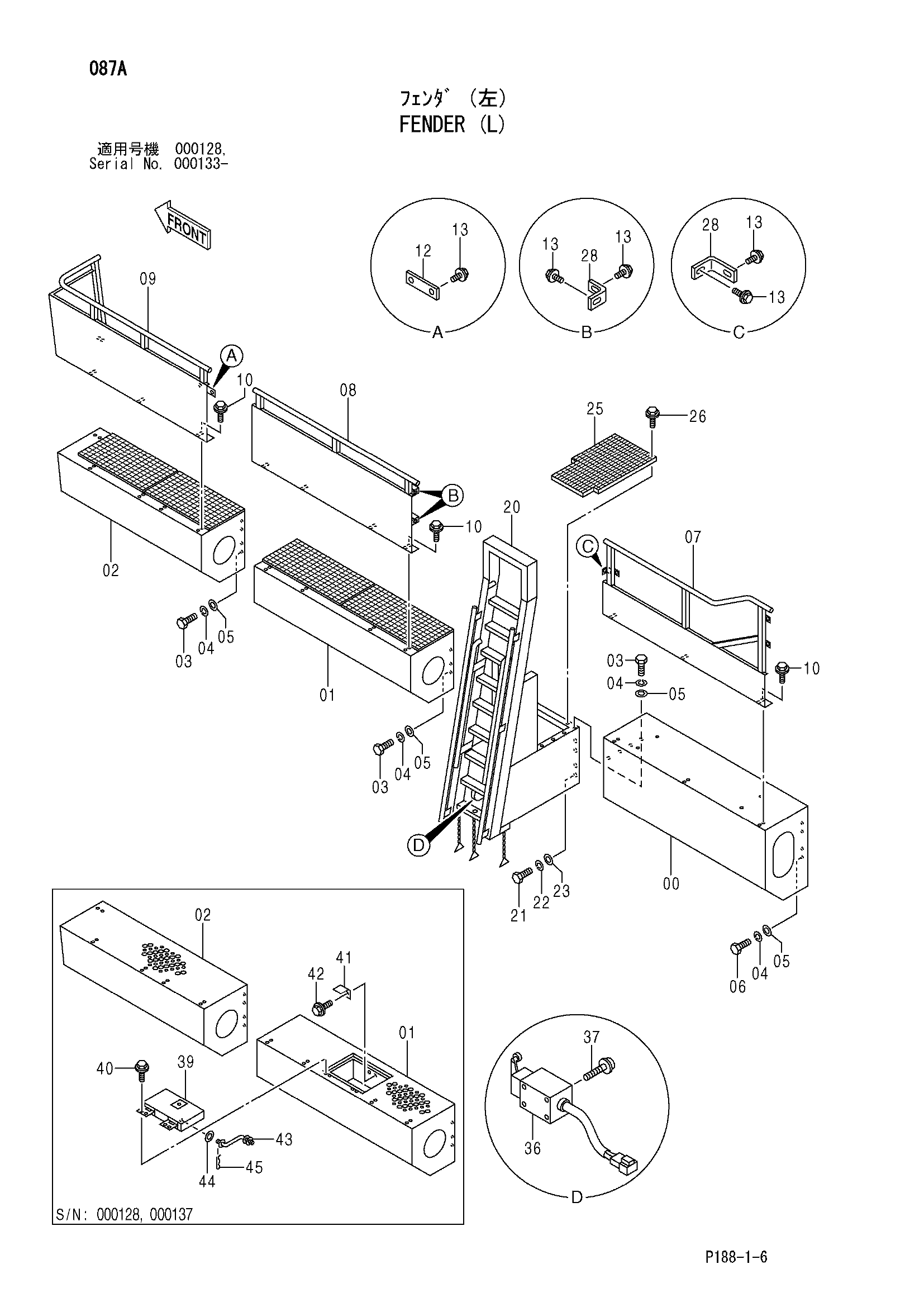

Заводская схема «Крыло (левый)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5009204 | Крыло | 1 |
| 01 | 5009203 | Крыло | 1 |
| 01 | 6022957 | Крыло | 1 |
| 02 | 6022245 | Крыло | 1 |
| 02 | 6022987 | Крыло | 1 |
| 03 | J901640 | Болт | 20 |
| 04 | A590916 | Пружинная шайба | 24 |
| 05 | J217085 | Шайба | 24 |
| 06 | J901645 | Болт | 4 |
| 07 | 7045255 | Защитный кожух | 1 |
| 08 | 7045254 | Защитный кожух | 1 |
| 08 | 7046914 | Защитный кожух | 1 |
| 09 | 7045253 | Защитный кожух | 1 |
| 09 | 7046913 | Защитный кожух | 1 |
| 10 | J271240 | Болт с шайбой | 22 |
| 10A | J901240 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 12 | 4614231 | Пластина | 1 |
| 13 | J281235 | Болт с шайбой | 8 |
| 13A | J901235 | Болт | 1 |
| 13B | 4249324 | Шайба | 1 |
| 20 | 4431772 | Лестница | 1 |
| 21 | J901640 | Болт | 8 |
| 22 | A590916 | Пружинная шайба | 8 |
| 23 | J217085 | Шайба | 8 |
| 25 | 7038165 | Ступень | 1 |
| 26 | J281035 | Болт с шайбой | 4 |
| 26A | J901035 | Болт | 1 |
| 26B | 4486055 | Шайба | 1 |
| 28 | 4614232 | Пластина | 3 |
| 36 | 4283800 | Выключатель концевой | 1 |
| 37 | J450435 | Винт с шайбой | 4 |
| 39 | 7045144 | Крышка | 1 |
| 40 | J260820 | Болт с шайбой | 4 |
| 40A | J900820 | Болт | 1 |
| 40B | A590108 | Плоская шайба | 1 |
| 41 | 9761273 | Ограничитель | 1 |
| 42 | J271045 | Болт с шайбой | 2 |
| 42A | J901045 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 43 | 9754949 | Стойка | 1 |
| 44 | A590106 | Плоская шайба | 1 |
| 45 | 4022696 | Стопорный палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
