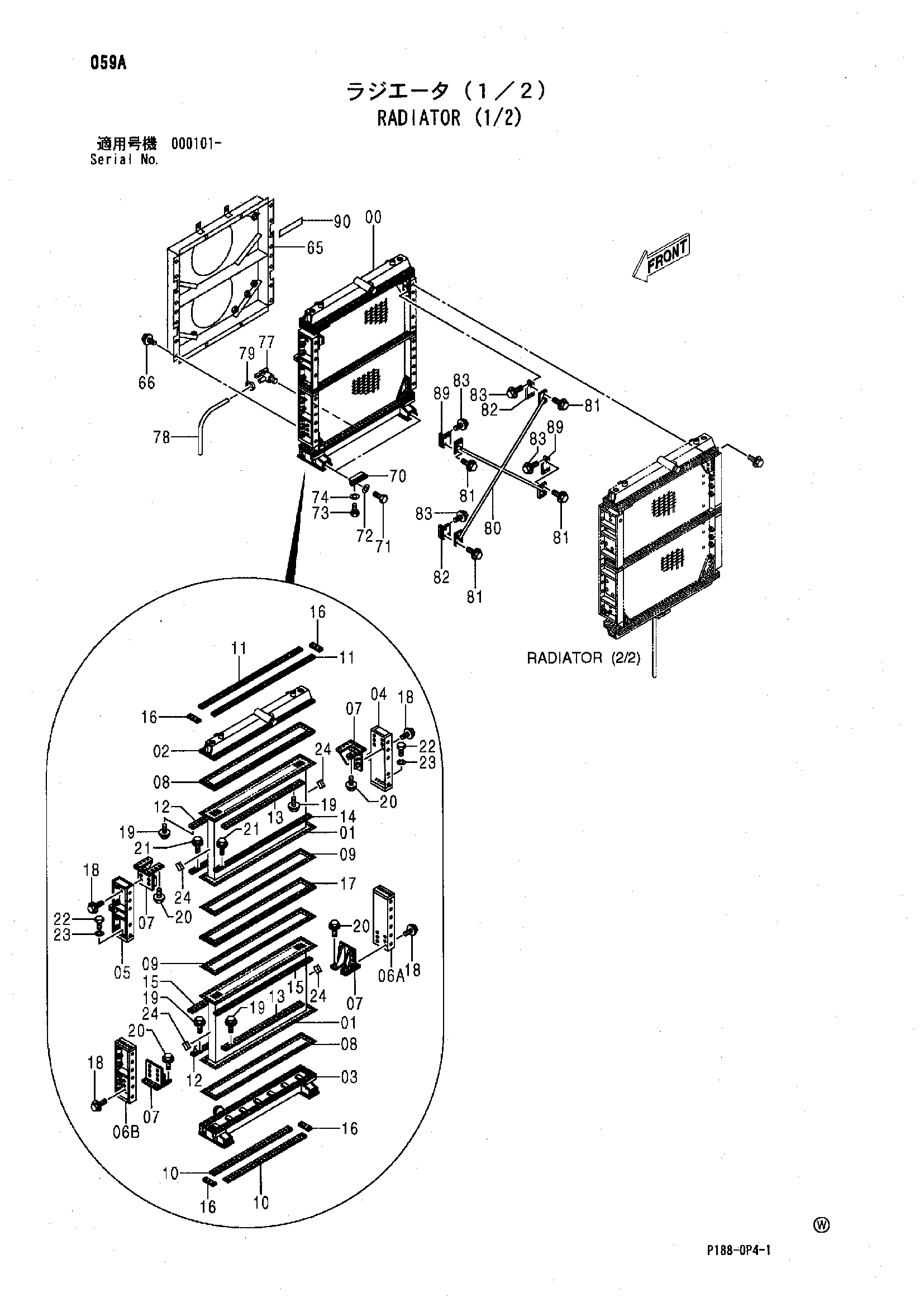

Радиатор (1/2) — HITACHI EX3600-5
Заводская схема «Радиатор (1/2)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4638411 | Радиатор | 2 | |
| 00 | 4649893 | Радиатор | 1 |
| 01 | 4475307 | Коре радиатор | 2 |
| 02 | 4649968 | Бак | 1 |
| 03 | 4649969 | Бак | 1 |
| 04 | 4649970 | Опора | 1 |
| 05 | 4649972 | Опора | 1 |
| 06A | 4649971 | Опора | 1 |
| 06B | 4649973 | Опора | 1 |
| 07 | 4428822 | Кронштейн | 4 |
| 08 | 4475319 | Прокладка | 2 |
| 09 | 4475320 | Прокладка | 2 |
| 10 | 4475321 | Пластина | 2 |
| 11 | 4475324 | Пластина | 2 |
| 12 | 4467132 | Пластина | 2 |
| 13 | 4649975 | Пластина | 2 |
| 14 | 4475323 | Пластина | 2 |
| 15 | 4475322 | Пластина | 2 |
| 16 | 4475325 | Пластина | 4 |
| 17 | 4475326 | Проставка | 1 |
| 18 | J271230 | Болт с шайбой | 24 |
| 18A | J901230 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | J271030 | Болт с шайбой | 60 |
| 19A | J901030 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | J271235 | Болт с шайбой | 44 |
| 20A | J901235 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 21 | J271050 | Болт с шайбой | 42 |
| 21A | J901050 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | J901270 | Болт | 10 |
| 23 | A590912 | Пружинная шайба | 10 |
| 24 | 4466579 | Манжета | 4 |
| 65 | 4649991 | Кожух | 1 |
| 66 | J271025 | Болт с шайбой | 20 |
| 66A | J901025 | Болт | 1 |
| 66B | J222010 | Шайба | 1 |
| 70 | 4649992 | Кронштейн | 2 |
| 71 | J901640 | Болт | 4 |
| 72 | 4488399 | Шайба | 4 |
| 73 | J901230 | Болт | 8 |
| 74 | 4488402 | Шайба | 8 |
| 77 | 4206315 | Кокк дренажный | 1 |
| 78 | 4206316 | Виниловый шланг | 1 |
| 79 | 4143888 | Провод | 1 |
| 90 | 4475342 | Манжета | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
