Крышка двигателя (3) — HITACHI EX3600-5

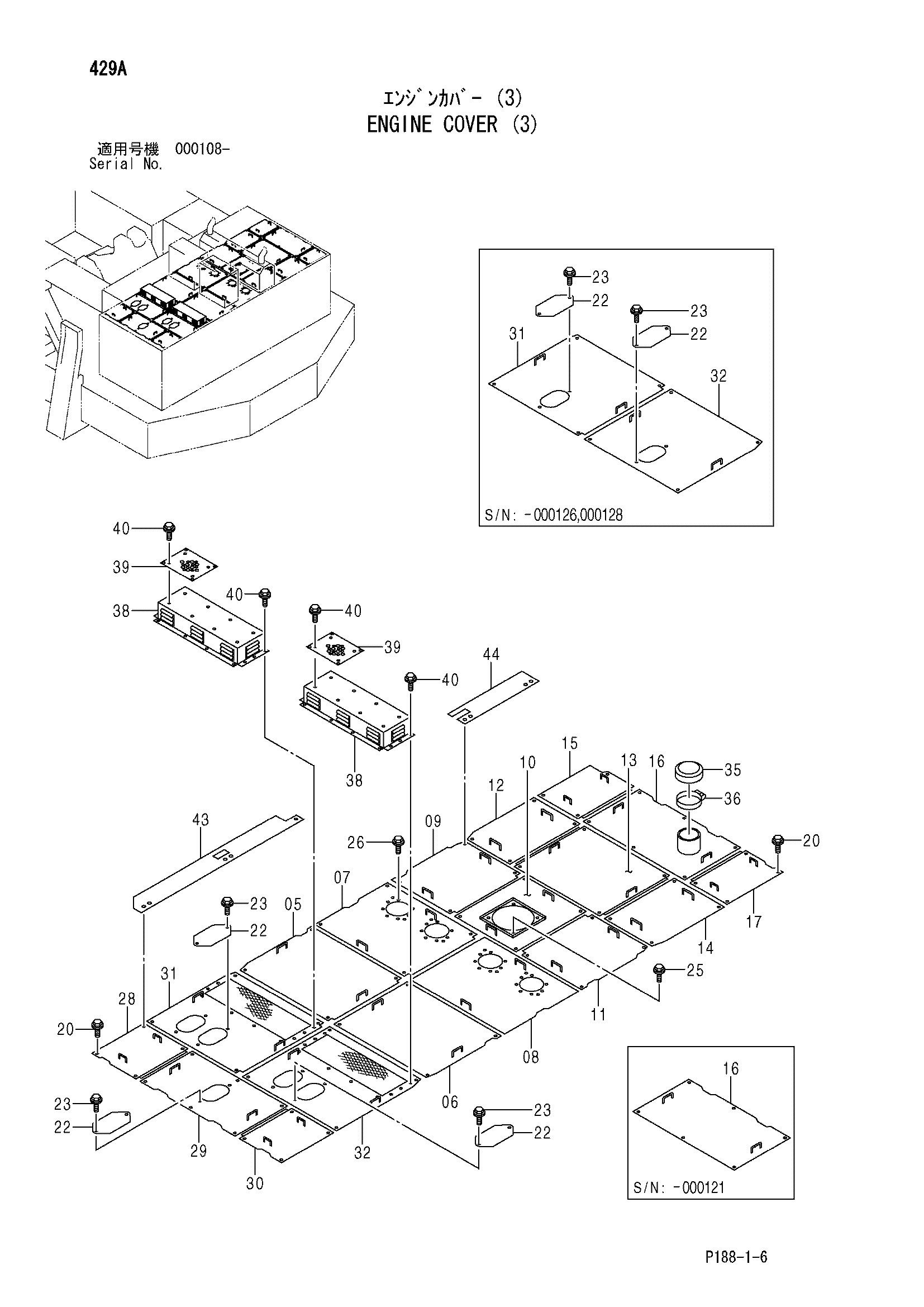

Заводская схема «Крышка двигателя (3)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 7037988 | Крышка | 1 |
| 06 | 7037989 | Крышка | 1 |
| 07 | 7040242 | Крышка | 1 |
| 08 | 7040243 | Крышка | 1 |
| 09 | 7037992 | Крышка | 1 |
| 10 | 7037993 | Крышка | 1 |
| 11 | 7037994 | Крышка | 1 |
| 12 | 7040339 | Крышка | 1 |
| 13 | 7040340 | Крышка | 1 |
| 14 | 7040341 | Крышка | 1 |
| 15 | 7037998 | Крышка | 1 |
| 16 | 7037999 | Крышка | 1 |
| 16 | 7044433 | Крышка | 1 |
| 17 | 7038000 | Крышка | 1 |
| 20 | J031235 | Болт с шайбой | 76 |
| 20 | J281235 замена: J901235 | Болт с шайбой | 76 |
| 22 | 4349925 | Крышка | 5 |
| 22 | 4349925 | Крышка | 3 |
| 23 | J271025 замена: J901025 | Болт с шайбой | 10 |
| 23 | J011025 | Болт с шайбой | 6 |
| 23 | J271025 замена: J901025 | Болт с шайбой | 6 |
| 25 | J011025 | Болт с шайбой | 4 |
| 25 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 26 | J011225 | Болт с шайбой | 8 |
| 26 | J271225 замена: J901225 | Болт с шайбой | 8 |
| 28 | 7042022 | Крышка | 1 |
| 29 | 7042023 | Крышка | 1 |
| 30 | 7042024 | Крышка | 1 |
| 31 | 7042025 замена: 6022464 | Крышка | 1 |
| 31 | 6022464 | Крышка | 1 |
| 31 | 6022488 | Крышка | 1 |
| 32 | 7042026 замена: 6022463 | Крышка | 1 |
| 32 | 6022463 | Крышка | 1 |
| 32 | 6022487 | Крышка | 1 |
| 35 | 4603713 | Колпачок | 1 |
| 36 | 4511820 | Хомут шланга | 1 |
| 38 | 7045698 | Воздуховод | 2 |
| 39 | 3091337 | Крышка | 4 |
| 40 | J281025 | Болт с шайбой | 36 |
| 40A | J901025 | Болт | 1 |
| 40B | 4486055 | Шайба | 1 |
| 43 | 4624090 | Крышка | 1 |
| 44 | 4624087 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
