Всасывающие трубопроводы (правый): 1 — HITACHI EX3600-5

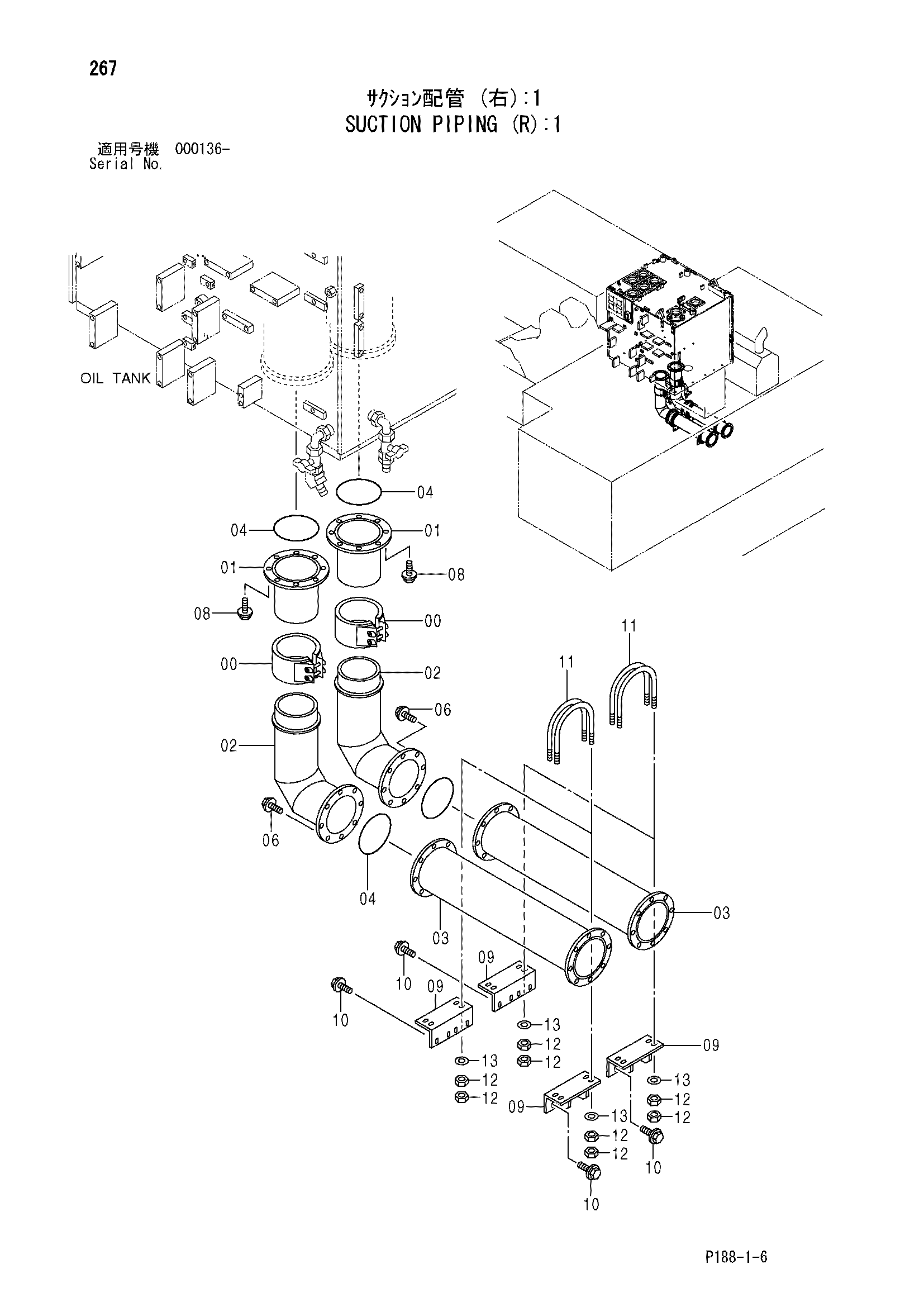

Заводская схема «Всасывающие трубопроводы (правый): 1» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4445225 | Муфта | 2 |
| 01 | 9755718 | Трубка | 2 |
| 02 | 8098790 | Трубка | 2 |
| 03 | 8098789 | Трубка | 2 |
| 04 | A810220 | Уплотнительное кольцо | 4 |
| 06 | J271240 | Болт с шайбой | 16 |
| 06A | J901240 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 08 | J271240 | Болт с шайбой | 16 |
| 08A | J901240 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | 8078931 | Кронштейн | 4 |
| 10 | J281235 | Болт с шайбой | 16 |
| 10A | J901235 | Болт | 1 |
| 10B | 4249324 | Шайба | 1 |
| 11 | 4402325 | U-образный болт | 8 |
| 12 | J950012 | Гайка | 32 |
| 13 | 4249324 | Шайба | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
