Топливные трубопроводы (топливный бак) — HITACHI EX3600-5

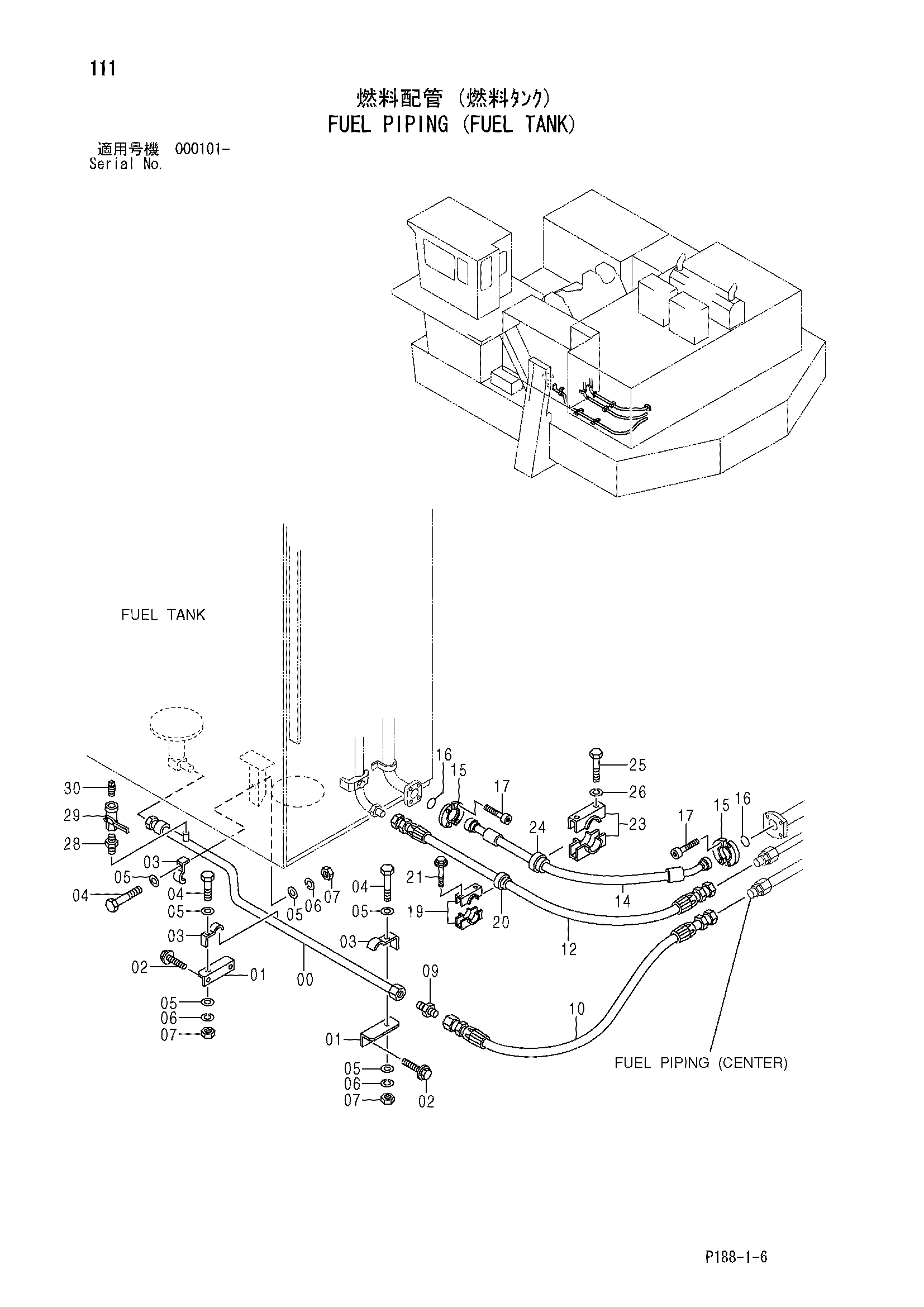

Заводская схема «Топливные трубопроводы (топливный бак)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8079267 | Трубка | 1 |
| 01 | 4433311 | Кронштейн | 2 |
| 02 | J021030 | Болт с шайбой | 4 |
| 02 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 03 | 4053697 | Хомут трубки | 3 |
| 04 | J901280 | Болт | 3 |
| 05 | A590112 | Плоская шайба | 6 |
| 06 | A590912 | Пружинная шайба | 3 |
| 07 | J950012 | Гайка | 3 |
| 09 | 4042036 | Адаптер | 1 |
| 09A | 4037888 | Уплотнительное кольцо | 1 |
| 10 | 4433354 замена: 4485170 | Шланг | 1 |
| 10 | 4485170 | Шланг | 1 |
| 12 | 4433349 замена: 4485166 | Шланг | 1 |
| 12 | 4485166 | Шланг | 1 |
| 14 | 4432874 | Шланг | 1 |
| 15 | 4510174 | Разъёмный фланец | 4 |
| 16 | 4510170 | Уплотнительное кольцо | 2 |
| 17 | J781230 | Болт с внутренним шестигранником | 8 |
| 19 | 4189932 | Хомут | 1 |
| 20 | 4411725 | Втулка | 1 |
| 21 | J011000 | Болт с шайбой | 2 |
| 21 | J271000 замена: J901000 | Болт с шайбой | 2 |
| 23 | 4186032 | Хомут | 1 |
| 24 | 4186033 | Втулка | 1 |
| 25 | J901004 | Болт | 2 |
| 26 | A590910 | Пружинная шайба | 2 |
| 28 | 94-1702 | Адаптер | 1 |
| 29 | 4209782 | Шаровой клапан | 1 |
| 30 | 94-2023 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
