Крыло (правый) — HITACHI EX3600-5

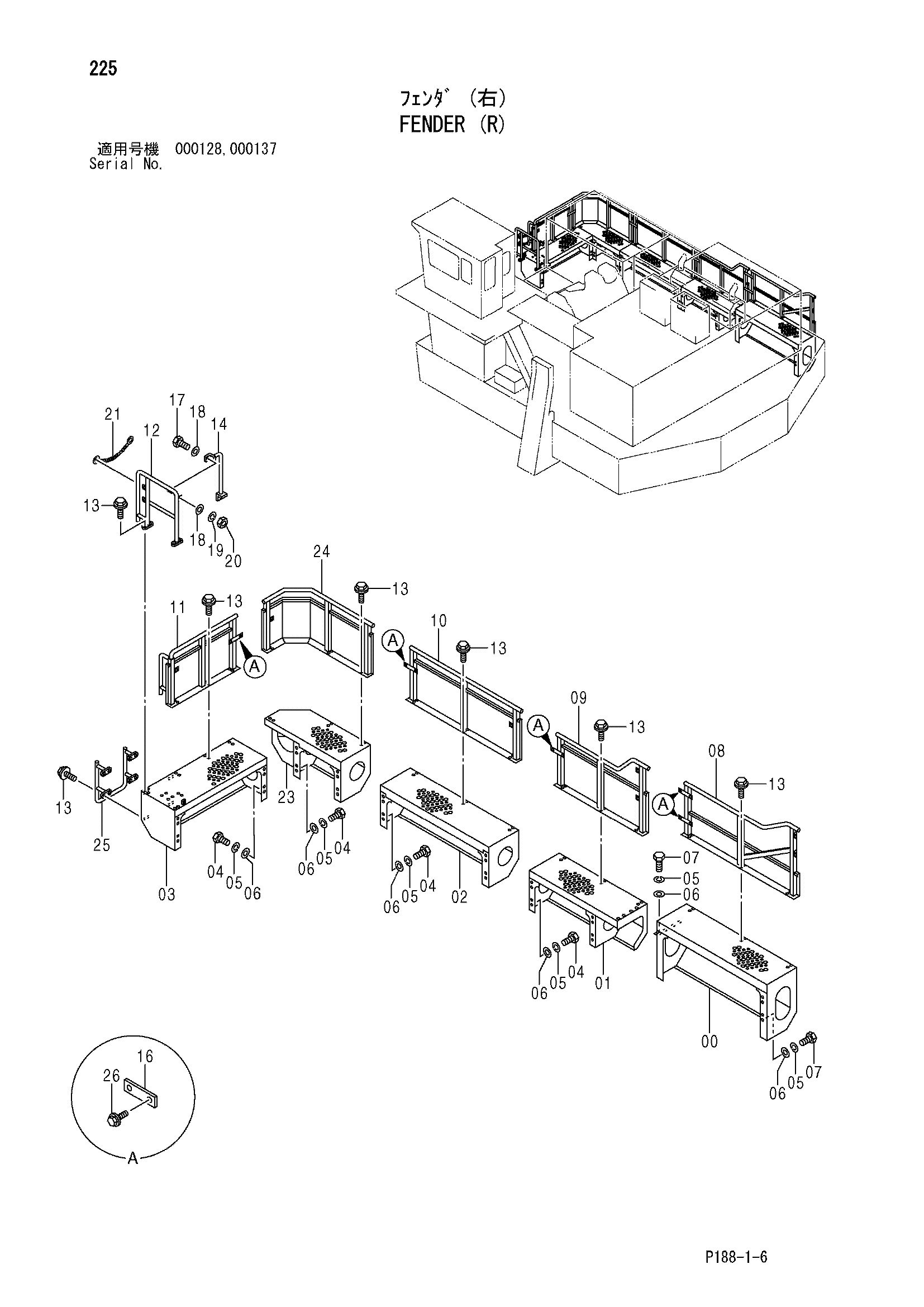

Заводская схема «Крыло (правый)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5009205 | Крыло | 1 |
| 01 | 6022247 | Крыло | 1 |
| 02 | 6022246 | Крыло | 1 |
| 03 | 5009206 | Крыло | 1 |
| 04 | J901640 | Болт | 32 |
| 05 | A590916 | Пружинная шайба | 40 |
| 06 | J217085 | Шайба | 40 |
| 07 | J901645 | Болт | 8 |
| 08 | 7045295 | Защитный кожух | 1 |
| 09 | 7045294 | Защитный кожух | 1 |
| 10 | 7045293 | Защитный кожух | 1 |
| 11 | 7045516 | Защитный кожух | 1 |
| 12 | 8094210 | Поручень | 1 |
| 13 | J271240 | Болт с шайбой | 42 |
| 13A | J901240 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | 9744411 | Трубка | 1 |
| 16 | 4614231 | Пластина | 5 |
| 17 | J901240 | Болт | 2 |
| 18 | 4249324 | Шайба | 4 |
| 19 | A590912 | Пружинная шайба | 2 |
| 20 | J950012 | Гайка | 2 |
| 21 | 4446902 | Цепь | 2 |
| 23 | 6022058 | Крыло | 1 |
| 24 | 6022257 | Защитный кожух | 1 |
| 25 | 8094209 | Лестница | 1 |
| 26 | J281235 | Болт с шайбой | 10 |
| 26A | J901235 | Болт | 1 |
| 26B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
