Впускной и выпускной трубопроводы — HITACHI EX3600-5

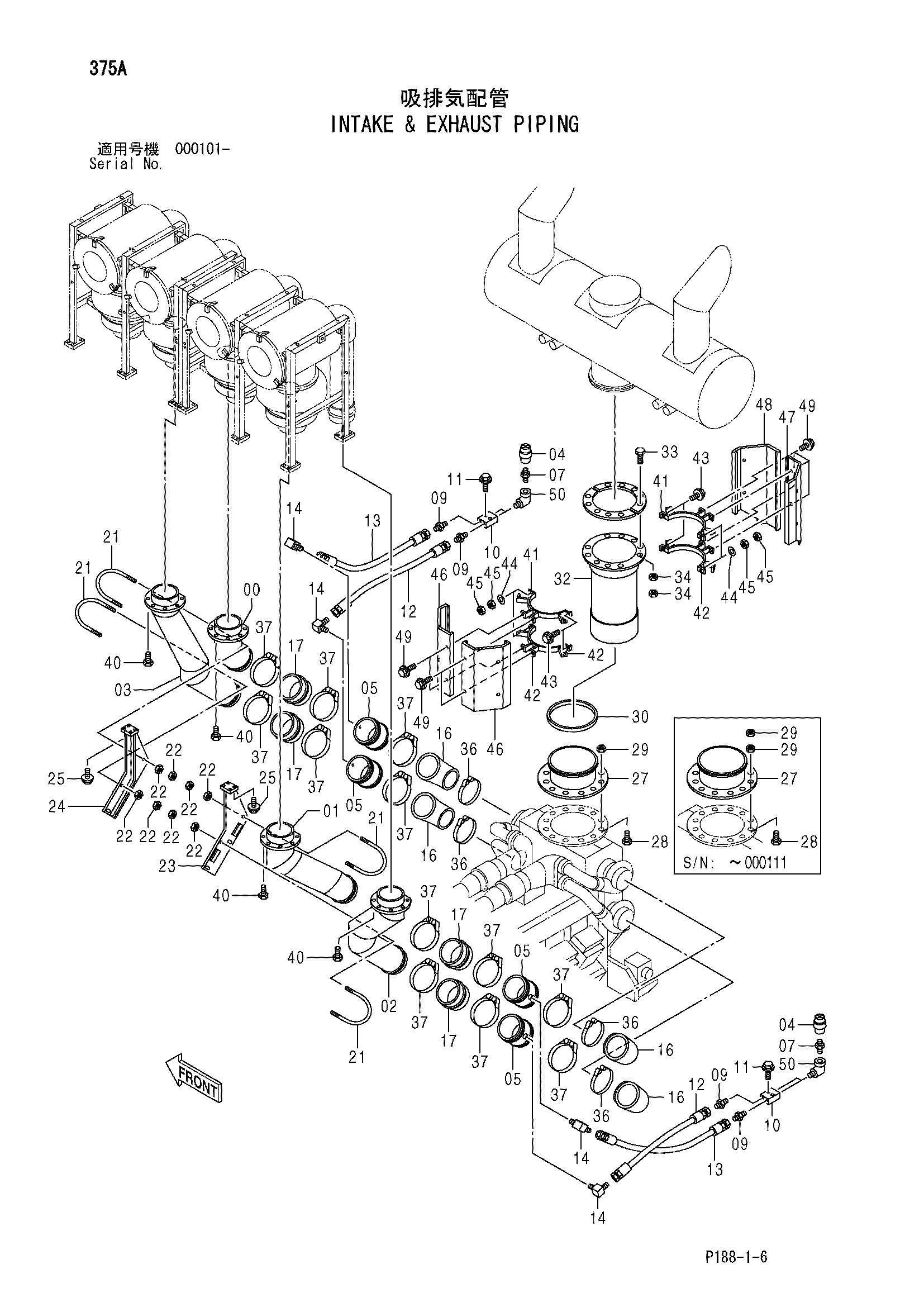

Заводская схема «Впускной и выпускной трубопроводы» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8078618 | Трубка | 1 |
| 00 | 8083810 | Трубка | 1 |
| 01 | 8078619 | Трубка | 1 |
| 01 | 8083811 | Трубка | 1 |
| 02 | 8078620 | Трубка | 1 |
| 02 | 8083812 | Трубка | 1 |
| 03 | 8078621 | Трубка | 1 |
| 03 | 8083813 | Трубка | 1 |
| 04 | 4419601 | Индикатор | 4 |
| 05 | 8080860 | Трубка | 4 |
| 07 | 4255811 | Адаптер | 4 |
| 09 | 94-1301 | Адаптер | 4 |
| 10 | 4370130 | Блок | 2 |
| 11 | J011050 | Болт с шайбой | 4 |
| 11 | J271050 замена: J901050 | Болт с шайбой | 4 |
| 12 | 4431391 замена: 4482975 | Шланг | 2 |
| 12 | 4482975 | Шланг | 2 |
| 13 | 4431394 замена: 4485119 | Шланг | 2 |
| 13 | 4485119 | Шланг | 2 |
| 14 | 4196225 | Угловой штуцер | 4 |
| 16 | 4440376 | Резиновый шланг | 4 |
| 17 | 4348920 | Резиновый шланг | 4 |
| 21 | 4431310 | U-образный болт | 4 |
| 22 | J950012 | Гайка | 16 |
| 23 | 8078768 | Кронштейн | 1 |
| 24 | 8078780 | Кронштейн | 1 |
| 25 | J021035 | Болт с шайбой | 8 |
| 25 | J271035 замена: J901035 | Болт с шайбой | 8 |
| 27 | 8078374 | Трубка | 1 |
| 28 | J922065 замена: J922050 | Болт | 12 |
| 28 | J922050 | Болт | 12 |
| 29 | M520020 замена: M660020 | Гайка | 24 |
| 29 | M660020 | U-образная гайка | 12 |
| 30 | 4439275 | Уплотнительное кольцо | 1 |
| 31 | 8078373 | Трубка | 1 |
| 32 | 4429595 | Пластина | 2 |
| 33 | J901050 | Болт | 10 |
| 34 | M520010 | Гайка | 20 |
| 36 | 4285244 | Хомут шланга | 4 |
| 37 | 4282501 | Хомут шланга | 12 |
| 40 | J021230 | Болт с шайбой | 28 |
| 40 | J271230 замена: J901230 | Болт с шайбой | 28 |
| 41 | 8081311 | Кронштейн | 2 |
| 42 | 8081312 | Кронштейн | 2 |
| 43 | J031070 | Болт с шайбой | 4 |
| 43 | J281070 замена: J901070 | Болт с шайбой | 4 |
| 44 | J217083 | Шайба | 4 |
| 45 | M520010 | Гайка | 8 |
| 46 | 3090270 | Крышка | 2 |
| 47 | 8081314 | Крышка | 1 |
| 48 | 8081329 | Крышка | 1 |
| 49 | J031025 | Болт с шайбой | 16 |
| 49 | J281025 замена: J901025 | Болт с шайбой | 16 |
| 50 | 4319340 | Угловой штуцер | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
