Крышка детали — HITACHI EX3600-5

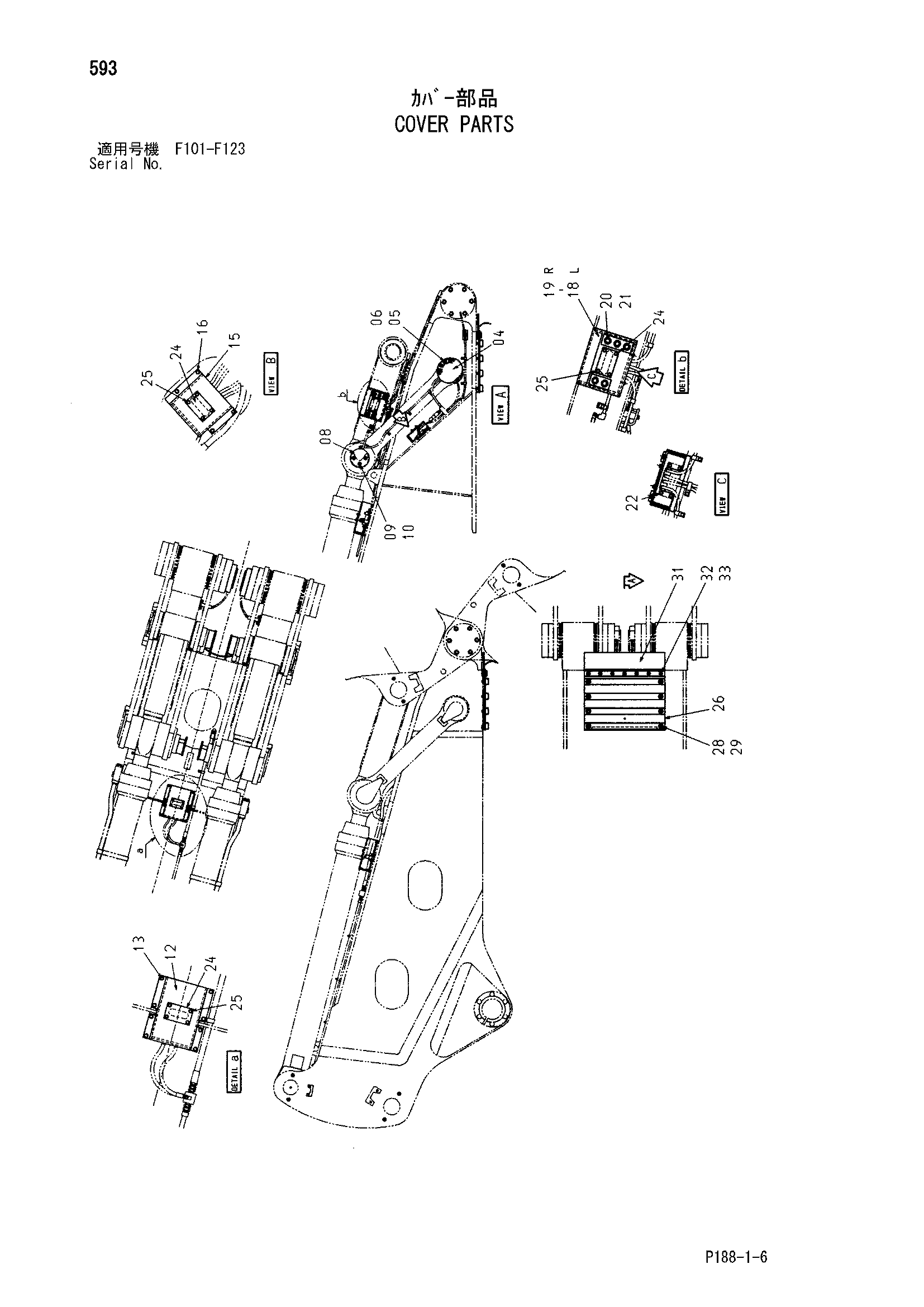

Заводская схема «Крышка детали» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 8078655 | Защитный кожух | 2 |
| 05 | J901600 | Болт | 8 |
| 06 | A590916 | Пружинная шайба | 8 |
| 08 | 8078643 | Защитный кожух | 2 |
| 09 | J901600 | Болт | 6 |
| 10 | A590916 | Пружинная шайба | 6 |
| 12 | 8078660 | Крышка | 1 |
| 13 | J011230 | Болт с шайбой | 8 |
| 13 | J271230 замена: J901230 | Болт с шайбой | 8 |
| 15 | 8078625 | Крышка | 1 |
| 16 | J011230 | Болт с шайбой | 4 |
| 16 | J271230 замена: J901230 | Болт с шайбой | 4 |
| 18 | 7037770 | Крышка | 1 |
| 19 | 7037771 | Крышка | 1 |
| 20 | J901640 | Болт | 10 |
| 21 | A590916 | Пружинная шайба | 10 |
| 22 | J011020 | Болт с шайбой | 8 |
| 22 | J271020 замена: J901020 | Болт с шайбой | 8 |
| 24 | 4422438 | Крышка | 4 |
| 25 | J011020 | Болт с шайбой | 16 |
| 25 | J271020 замена: J901020 | Болт с шайбой | 16 |
| 26 | 7041790 | Крышка | 1 |
| 28 | J922050 | Болт | 8 |
| 29 | A590920 | Пружинная шайба | 8 |
| 31 | 9753917 | Резиновая прокладка | 1 |
| 32 | J901650 | Болт | 7 |
| 33 | A590916 | Пружинная шайба | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
