Пилотные гидролинии (центральный): 3-2 — HITACHI EX3600-5

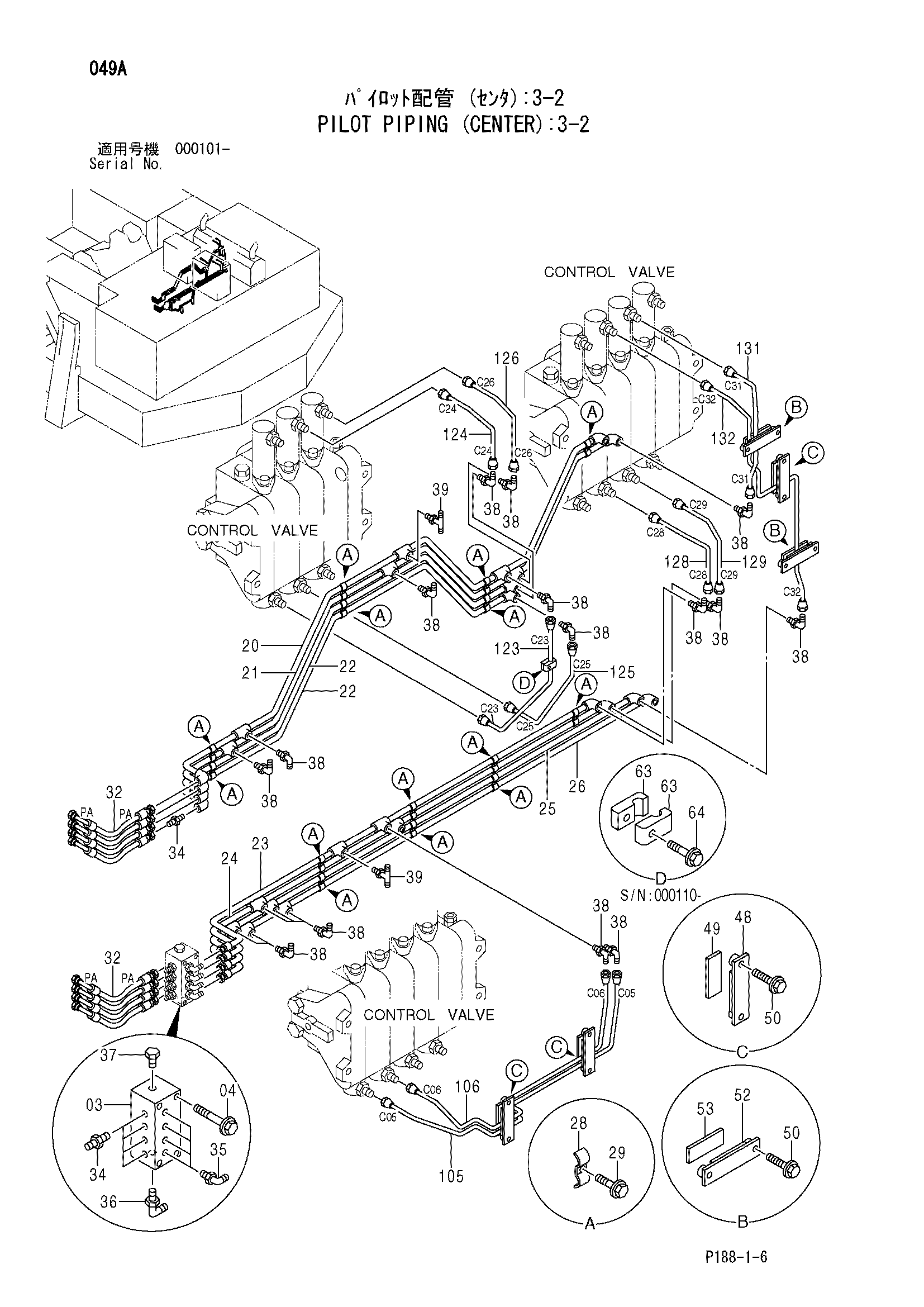

Заводская схема «Пилотные гидролинии (центральный): 3-2» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4431136 | Клапан быстрый | 1 |
| 04 | J011000 | Болт с шайбой | 4 |
| 04 | J271000 замена: J901000 | Болт с шайбой | 4 |
| 20 | 8079032 | Трубка | 1 |
| 21 | 8079033 | Трубка | 1 |
| 22 | 9754162 | Трубка | 2 |
| 23 | 8079034 | Трубка | 1 |
| 24 | 8079035 | Трубка | 1 |
| 25 | 8079036 | Трубка | 1 |
| 26 | 8079037 | Трубка | 1 |
| 28 | 4001156 | Хомут трубки | 15 |
| 29 | J011035 | Болт с шайбой | 15 |
| 29 | J271035 замена: J901035 | Болт с шайбой | 15 |
| 32 | 4317863 | Шланг (PA) | 8 |
| 34 | A852133 | Адаптер | 8 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | A852333 | Угловой штуцер | 4 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | A852344 | Угловой штуцер | 1 |
| 36A | 4506418 | Уплотнительное кольцо | 1 |
| 37 | A885004 | Пробка | 1 |
| 37A | 4506418 | Уплотнительное кольцо | 1 |
| 38 | 4344046 | Угловой штуцер | 18 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4433448 | Тройник | 2 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | 9743907 | Хомут | 3 |
| 49 | 4344542 | Резиновая прокладка | 3 |
| 50 | J011040 | Болт с шайбой | 10 |
| 50 | J271040 замена: J901040 | Болт с шайбой | 10 |
| 52 | 9755011 | Хомут | 2 |
| 53 | 4439256 | Резиновая прокладка | 2 |
| 63 | 4367706 | Хомут | 2 |
| 64 | J010630 | Болт с шайбой | 1 |
| 64 | J260630 замена: J900630 | Болт с шайбой | 1 |
| 105 | 3088675 | Трубка (C05) | 1 |
| 106 | 3088676 | Трубка (C06) | 1 |
| 123 | 4433727 | Трубка (C23) | 1 |
| 124 | 4433728 | Трубка (C24) | 1 |
| 125 | 4433729 | Трубка (C25) | 1 |
| 126 | 4433730 | Трубка (C26) | 1 |
| 128 | 4433732 | Трубка (C28) | 1 |
| 129 | 4433733 | Трубка (C29) | 1 |
| 131 | 4433735 | Трубка (C31) | 1 |
| 132 | 3088677 | Трубка (C32) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
