Миссион-коолер — HITACHI EX3600-5

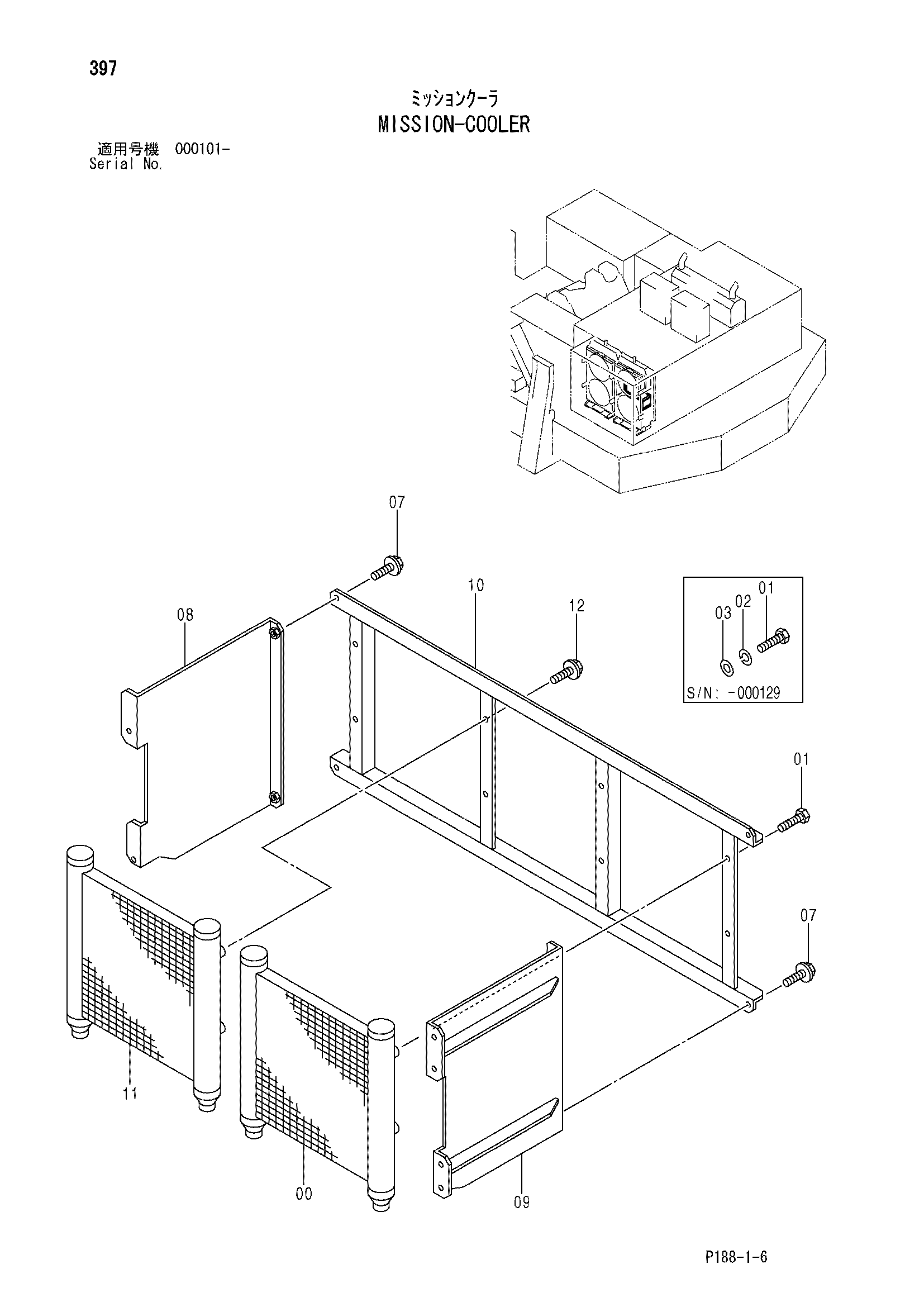

Заводская схема «Миссион-коолер» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4335611 | Масляный радиатор | 1 |
| 01 | J900820 | Болт | 4 |
| 01 | J260816 | Болт с шайбой | 4 |
| 01A | J900816 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | A590908 | Пружинная шайба | 4 |
| 03 | A590108 | Плоская шайба | 4 |
| 07 | J021030 | Болт с шайбой | 4 |
| 07 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 08 | 8084298 | Кронштейн | 1 |
| 09 | 8084299 | Кронштейн | 1 |
| 10 | 7040485 | Кронштейн | 1 |
| 11 | 4335611 | Масляный радиатор | 1 |
| 12 | J260816 | Болт с шайбой | 4 |
| 12A | J900816 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
