Пилотный панель (левый)<экскаватор> — HITACHI EX3600-5

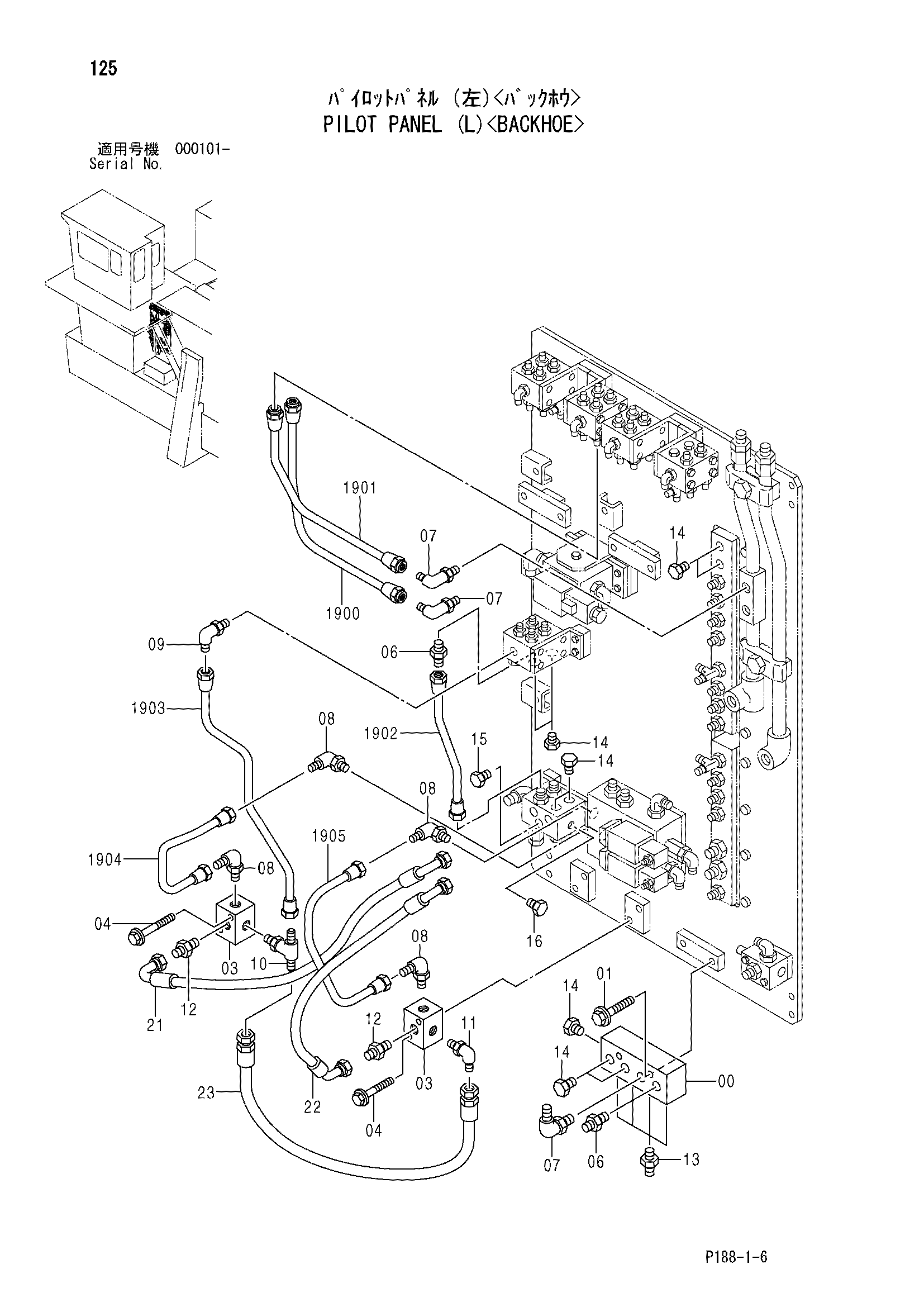

Заводская схема «Пилотный панель (левый)<экскаватор>» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4436074 | Коллектор | 1 |
| 01 | J011070 | Болт с шайбой | 2 |
| 01 | J271070 замена: J901070 | Болт с шайбой | 2 |
| 03 | 4195759 | Челночный клапан | 2 |
| 04 | J011055 | Болт с шайбой | 4 |
| 04 | J271055 замена: J901055 | Болт с шайбой | 4 |
| 06 | 4344020 | Адаптер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4344046 | Угловой штуцер | 3 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4231683 | Угловой штуцер | 4 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4433566 | Угловой штуцер | 1 |
| 09A | 4506408 | Уплотнительное кольцо | 1 |
| 10 | 4435499 | Тройник | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852323 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852122 | Адаптер | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852133 | Адаптер | 4 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A885003 | Пробка | 9 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | A885002 | Пробка | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4347784 | Пробка | 1 |
| 16A | 4506408 | Уплотнительное кольцо | 1 |
| 1900 | 4433581 | Трубка (BHL00) | 1 |
| 1901 | 4433582 | Трубка (BHL01) | 1 |
| 1902 | 4433583 | Трубка (BHL02) | 1 |
| 1903 | 4433584 | Трубка (BHL03) | 1 |
| 1904 | 4433585 | Трубка (BHL04) | 1 |
| 1905 | 4433586 | Трубка (BHL05) | 1 |
| 21 | 4433555 | Шланг | 1 |
| 22 | 4433554 | Шланг | 1 |
| 23 | 4269832 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
