Охлаждение система(деталь-2) — HITACHI EX3600-5

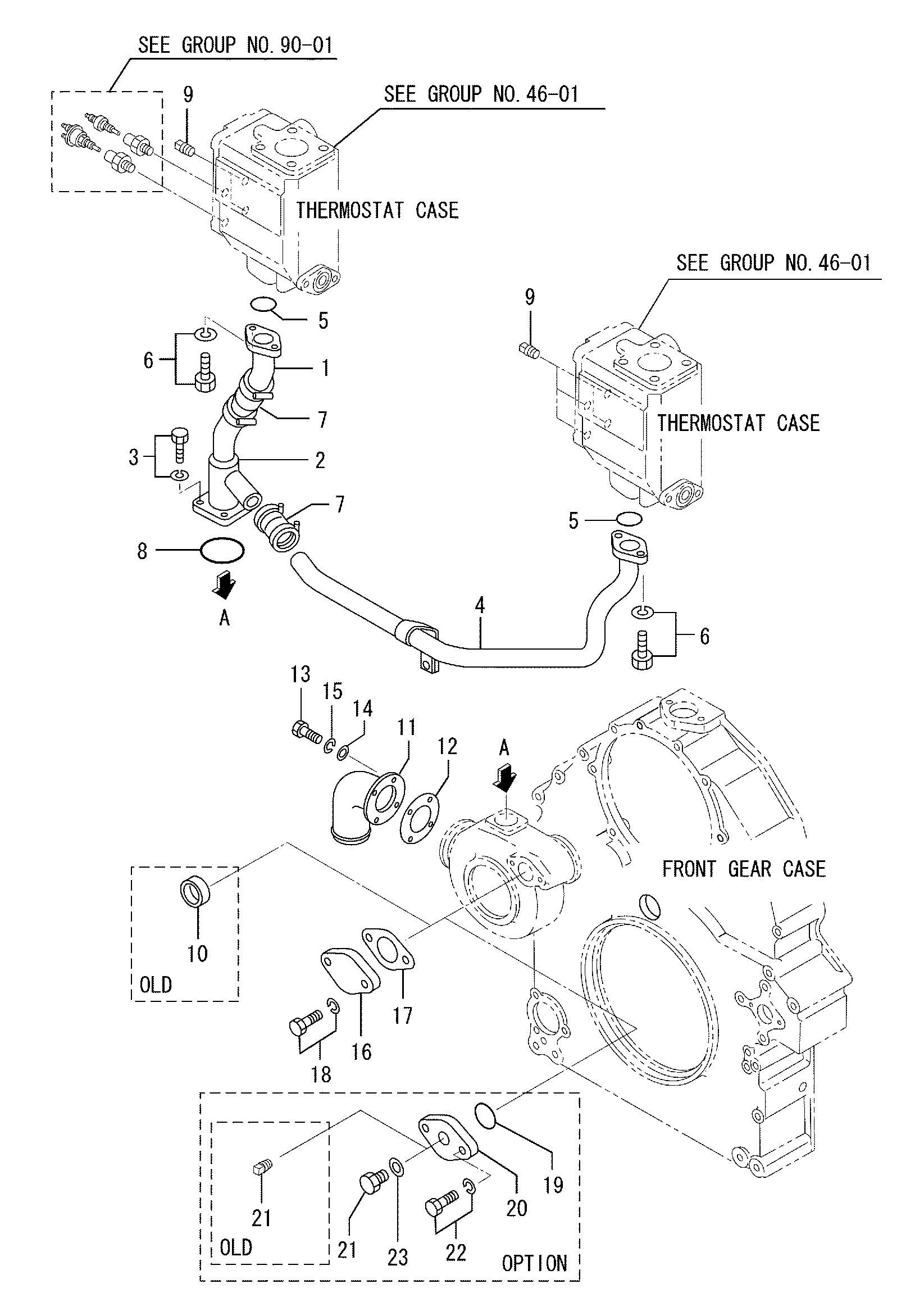

Заводская схема «Охлаждение система(деталь-2)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3774624300 | Трубка, бй-пасс | 1 |
| 2 | H3774604800 | Трубка, бй-пасс | 1 |
| 3 | HF180510025 | Болт, W/шайба | 4 |
| 4 | H3774604400 | Трубка, бй-пасс | 1 |
| 5 | HF315306000 | Уплотнительное кольцо | 2 |
| 6 | HF180510025 | Болт, W/шайба | 4 |
| 7 | H0482640032 | Муфта | 2 |
| 8 | HF315007000 | Уплотнительное кольцо | 1 |
| 9 | HF500521001 | Пробка, таперед | 6 |
| 10 | H0482625000 | Колпачок, сеалинг | 1 |
| 11 | H3774602500 | Трубка, водяной | 1 |
| 12 | H0482620090 | Манжета | 1 |
| 12 | H0482628090 | Манжета | 1 |
| 13 | HF103516040 | Болт | 4 |
| 14 | HF250016000 | Шайба, плаин | 4 |
| 15 | HF251516000 | Пружинная шайба | 4 |
| 16 | H3354606900 | Крышка | 1 |
| 17 | H3254636800 | Манжета | 1 |
| 17 | H3254646800 | Манжета | 1 |
| 18 | HF180512030 | Болт, W/шайба | 2 |
| 19 | HF315305500 | Уплотнительное кольцо | 1 |
| 20 | H4280053800 | Крышка | 1 |
| 20 | H3784604600 | Крышка | 1 |
| 21 | HF500621000 | Пробка, таперед | 1 |
| 21 | HF500014000 | Пробка, дренажный | 1 |
| 22 | HF180512025 | Болт, W/шайба | 2 |
| 23 | H0594601401 | Шайба, сеалинг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
