Гидроцилиндр ковша (левый)<погрузчик> — HITACHI EX3600-5

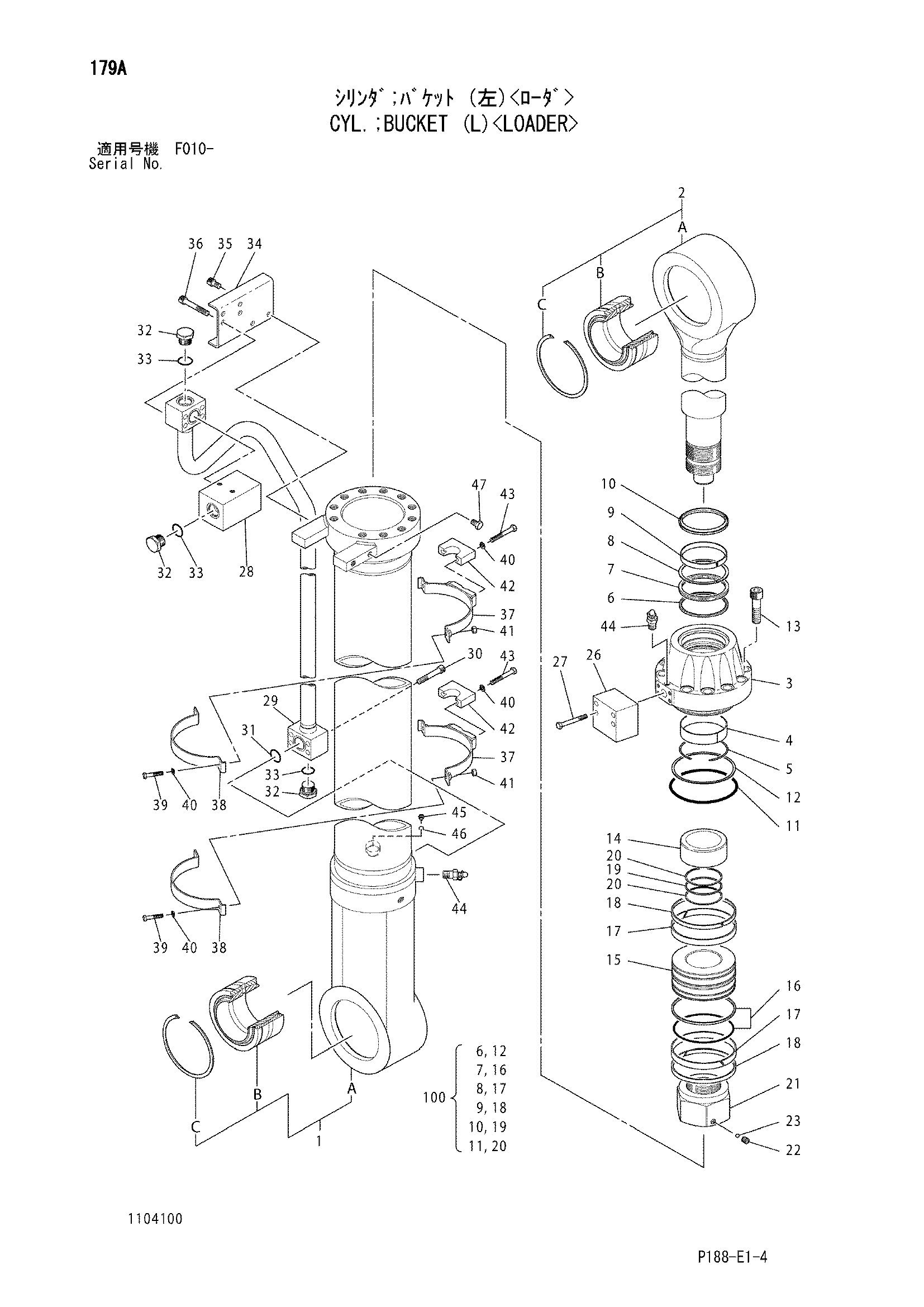

Заводская схема «Гидроцилиндр ковша (левый)<погрузчик>» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4613459 | Гидроцилиндр ковша (левый) | 1 | |
| 4619953 | Гидроцилиндр ковша (левый) | 1 | |
| 1-23,44-47 | 4629074 | Гидроцилиндр ковша | 1 |
| 1 | 1104001 | Труба гидроцилиндра | 1 |
| 1A | 4632789 | Труба гидроцилиндра | 1 |
| 1B | 0317321 | Подшипник. спхерикал | 1 |
| 1C | 0317322 | Стопорное кольцо | 1 |
| 2 | 1104002 | Шток поршня | 1 |
| 2A | 0938101 | Шток поршня | 1 |
| 2B | 0317321 | Подшипник. спхерикал | 1 |
| 2C | 0317322 | Стопорное кольцо | 1 |
| 3 | 4632593 | Головка гидроцилиндра | 1 |
| 4 | 0317704 | Втулка | 1 |
| 5 | 4389840 | Стопорное кольцо | 1 |
| 6 | 0336304 замена: 0964103 | Уплотнительное кольцо | 1 |
| 6 | 0964103 | Уплотнительное кольцо | 1 |
| 7 | 0317707 замена: 0859001 | U-образная манжета | 1 |
| 7 | 0859001 | U-образная манжета | 1 |
| 8 | 0317708 | Опорное кольцо | 1 |
| 9 | 0707803 | Направляющее кольцо | 1 |
| 10 | 0773302 замена: 0717807 | Грязесъёмное кольцо | 1 |
| 10 | 0717807 | Грязесъёмное кольцо | 1 |
| 11 | 0717202 замена: A811270 | Уплотнительное кольцо | 1 |
| 11 | A811270 | Уплотнительное кольцо | 1 |
| 12 | 0717203 | Опорное кольцо | 1 |
| 13 | 0317711 | Болт с внутренним шестигранником | 11 |
| 14 | 0317712 | Амортизирующий подшипник | 1 |
| 15 | 0706409 | Поршень | 1 |
| 16 | 4203613 | Уплотнительное кольцо | 1 |
| 17 | 0706410 | Направляющее кольцо | 2 |
| 18 | 4199801 | Направляющее кольцо | 2 |
| 19 | 0317717 замена: A811165 | Уплотнительное кольцо | 1 |
| 19 | A811165 | Уплотнительное кольцо | 1 |
| 20 | 0317718 | Опорное кольцо | 2 |
| 21 | 0706411 | Гайка | 1 |
| 22 | 0706412 | Установочный винт | 1 |
| 23 | 0400216 | Стальной шарик | 1 |
| 26 | 0317719 | Соединение | 1 |
| 27 | 0415510 | Болт | 4 |
| 28 | 0415508 | Соединение | 1 |
| 29 | 0773401 | Трубка | 1 |
| 30 | 0317226 | Болт с внутренним шестигранником | 4 |
| 31 | 0317224 замена: 4113161 | Уплотнительное кольцо | 1 |
| 31 | 4113161 | Уплотнительное кольцо | 1 |
| 32 | 0317227 | Пробка | 3 |
| 33 | 0317230 замена: 971980 | Уплотнительное кольцо | 3 |
| 33 | 971980 | Уплотнительное кольцо | 3 |
| 34 | 0706707 | Пластина | 1 |
| 35 | 0706708 | Болт с внутренним шестигранником | 2 |
| 36 | 0317604 | Болт с внутренним шестигранником | 4 |
| 37 | 0415502 | Лента | 2 |
| 38 | 0415501 | Лента | 2 |
| 39 | 0415403 | Болт | 4 |
| 40 | 0259112 | Пружинная шайба | 8 |
| 41 | 0454815 | Гайка | 4 |
| 42 | 0317325 | Хомут трубки | 2 |
| 43 | 0415405 | Болт | 4 |
| 44 | 0643016 | Воздушный клапан | 2 |
| 45 | 0311319 | Пробка | 1 |
| 46 | 957366 | Уплотнительное кольцо | 1 |
| 47 | 0706711 | Болт | 2 |
| 100 | 4443851 замена: 4660813 | Комплект уплотнений | 1 |
| 100 | 4660813 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
