Гидролинии хода (2) — HITACHI EX3600-5

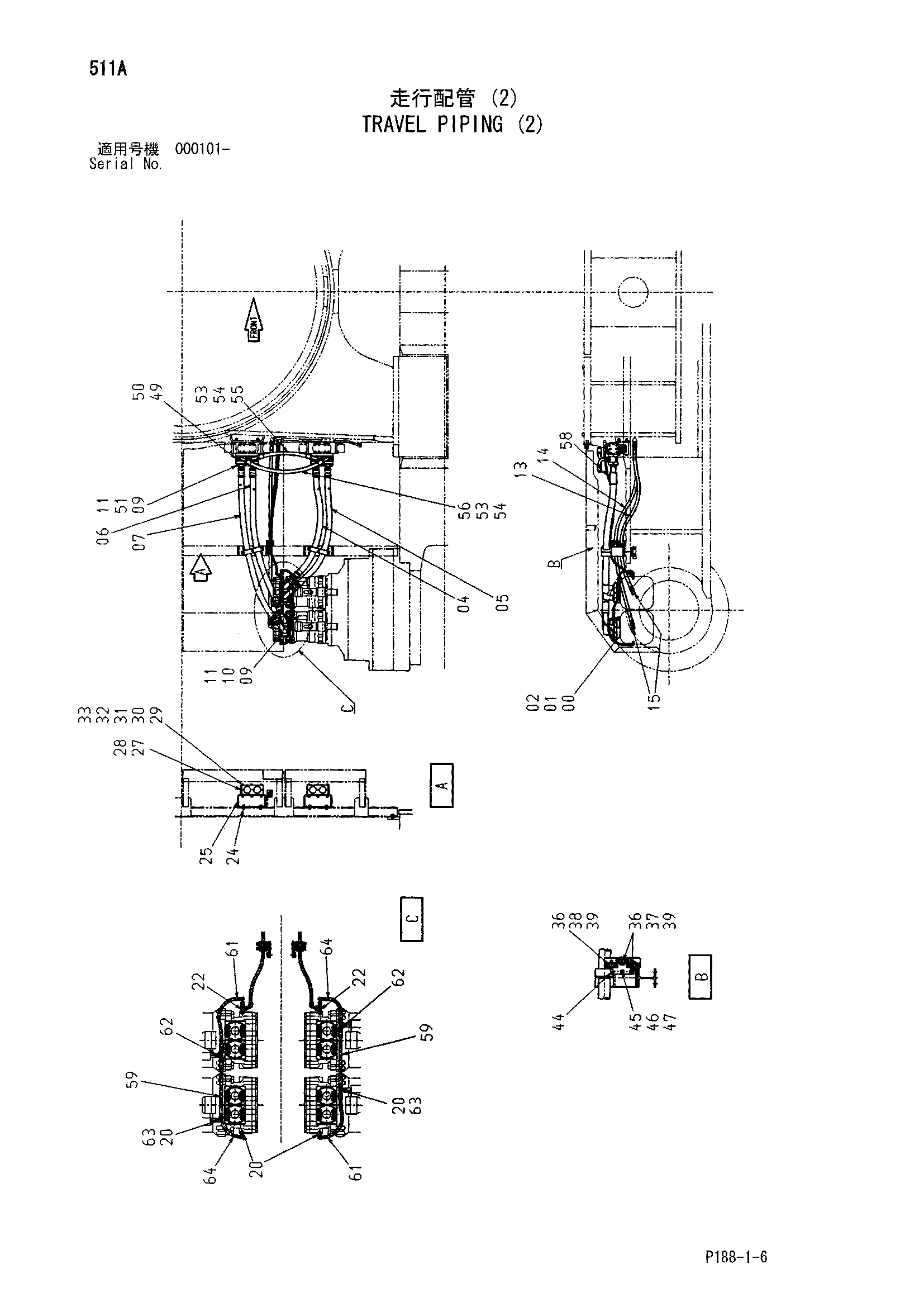

Заводская схема «Гидролинии хода (2)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	2022277	Блок	8
01	M341636	Болт с внутренним шестигранником	32
02	4510169	Уплотнительное кольцо	8
04	4437912	Шланг	2
05	4437913	Шланг	2
06	4437914	Шланг	2
07	4347845	Шланг	2
09	4075854	Разъёмный фланец	32
10	M341650	Болт с внутренним шестигранником	32
11	4510169	Уплотнительное кольцо	16
13	4440508	Шланг	2
14	4440509	Шланг	2
15	A852366	Угловой штуцер	4
15A	4506424	Уплотнительное кольцо	1
20	A852322	Угловой штуцер	4
20A	957366	Уплотнительное кольцо	1
22	A852422	Тройник	2
22A	957366	Уплотнительное кольцо	1
24	J031240	Болт с шайбой	16
24	J281240 замена: J901240	Болт с шайбой	16
25	8078145	Кронштейн	4
27	4189867	Хомут	4
28	4186033	Втулка	8
29	J901006	Болт	12
30	A590910	Пружинная шайба	12
32	J217083	Шайба	12
33	J950010	Гайка	12
36	4217754	Хомут	6
37	4437996	Втулка	4
38	4440945	Втулка	2
39	J010870	Болт с шайбой	12
39	J260870 замена: J900870	Болт с шайбой	12
44	9755113	Кронштейн	2
45	J901025	Болт	4
46	A590910	Пружинная шайба	4
47	A590110	Плоская шайба	4
49	3089436	Блок	8
50	4510169	Уплотнительное кольцо	8
51	M341611	Болт с внутренним шестигранником	32
53	A853188	Адаптер	8
53A	4506429	Уплотнительное кольцо	1
54	4187328	Уплотнительное кольцо	8
55	4437911	Шланг	2
56	4437951	Шланг	2
58	4227028	Шланг	2
59	4245115	Шланг	2
61	4313241	Шланг	2
62	A852522	Тройник	2
62A	957366	Уплотнительное кольцо	1
63	4252786	Тройник	2
64	4313238	Шланг	2
