Головка блока цилиндров — HITACHI EX3600-5

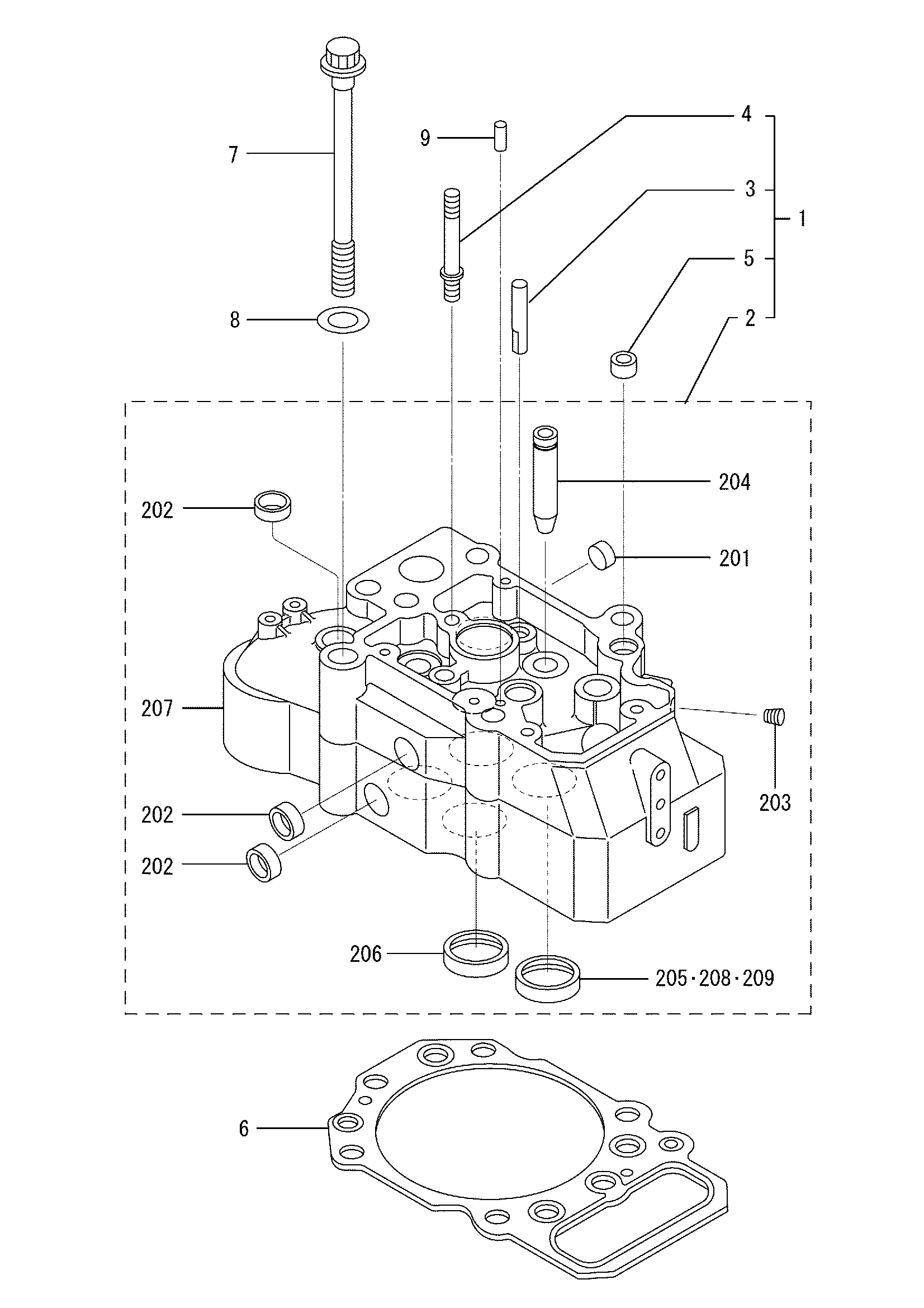

Заводская схема «Головка блока цилиндров» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	H3750137011	Головка в сборе, гидроцилиндр	16
1	H3750137012	Головка в сборе, гидроцилиндр	16
1	H3750105050	Головка в сборе, гидроцилиндр	16
1	H3750115050	Головка в сборе, гидроцилиндр	16
1	H3750115051	Головка в сборе, гидроцилиндр	16
2-01	H0482622500	Колпачок, сеалинг	16
2-02	H0482622800	Колпачок, сеалинг	12
2-03	H0482771000	Пробка, таперед	16
2-04	H3710110600	Направляющая, клапан	64
2-05	H3750103101	Сиденье, клапан EXH	32
2-06	H3750107500	Сиденье, впускной	32
2-06	H3750107501	Сиденье, впускной	32
2-08	H3750104200	Сиденье, клапан EXH	32
2-09	H3750104300	Сиденье, клапан EXH	32
3	H3350113400	Направляющая, бридге	32
4	H3750117600	Шпилька, форсунка гланд	16
4	H3750111400	Шпилька, форсунка гланд	16
5	H3750101501	Палец, довел	16
6	H3750102200	Прокладка, головка блока цилиндров	16
6	H3750102201	Прокладка, головка блока цилиндров	16
7	H3750112501	Болт, головка блока цилиндров	96
7	H3750122500	Болт, головка блока цилиндров	96
8	H3370711701	Шайба	96
9	HF284606000	Палец, довел	16

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
