Поручень (топливный бак) — HITACHI EX3600-5

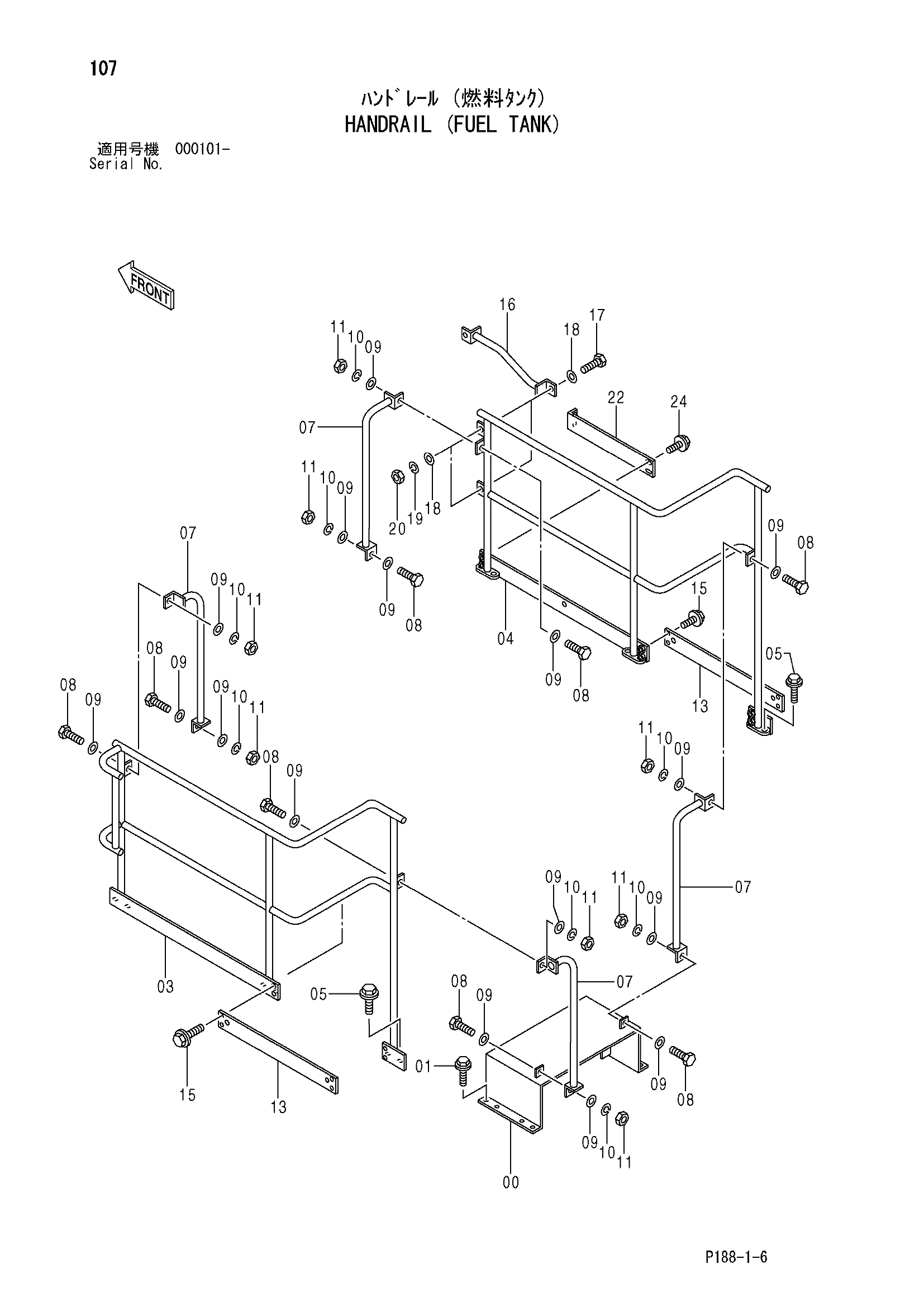

Заводская схема «Поручень (топливный бак)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8076457 | Ступень | 1 |
| 01 | J031230 | Болт с шайбой | 8 |
| 01 | J281225 замена: J901225 | Болт с шайбой | 8 |
| 03 | 7037950 | Поручень | 1 |
| 04 | 7037952 | Поручень | 1 |
| 05 | J031230 | Болт с шайбой | 12 |
| 05 | J281230 замена: J901230 | Болт с шайбой | 12 |
| 07 | 9744411 | Трубка | 4 |
| 08 | J901245 | Болт | 8 |
| 09 | 4249324 | Шайба | 16 |
| 10 | A590912 | Пружинная шайба | 8 |
| 11 | J950012 | Гайка | 8 |
| 13 | 4432924 | Пластина | 2 |
| 15 | J031235 | Болт с шайбой | 8 |
| 15 | J281235 замена: J901235 | Болт с шайбой | 8 |
| 16 | 9754884 | Поручень | 2 |
| 17 | J901245 | Болт | 4 |
| 18 | 4249324 | Шайба | 8 |
| 19 | A590912 | Пружинная шайба | 4 |
| 20 | J950012 | Гайка | 4 |
| 22 | 4437853 | Пластина | 1 |
| 24 | J031235 | Болт с шайбой | 4 |
| 24 | J281235 замена: J901235 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
