Стрела освещение — HITACHI EX3600-5

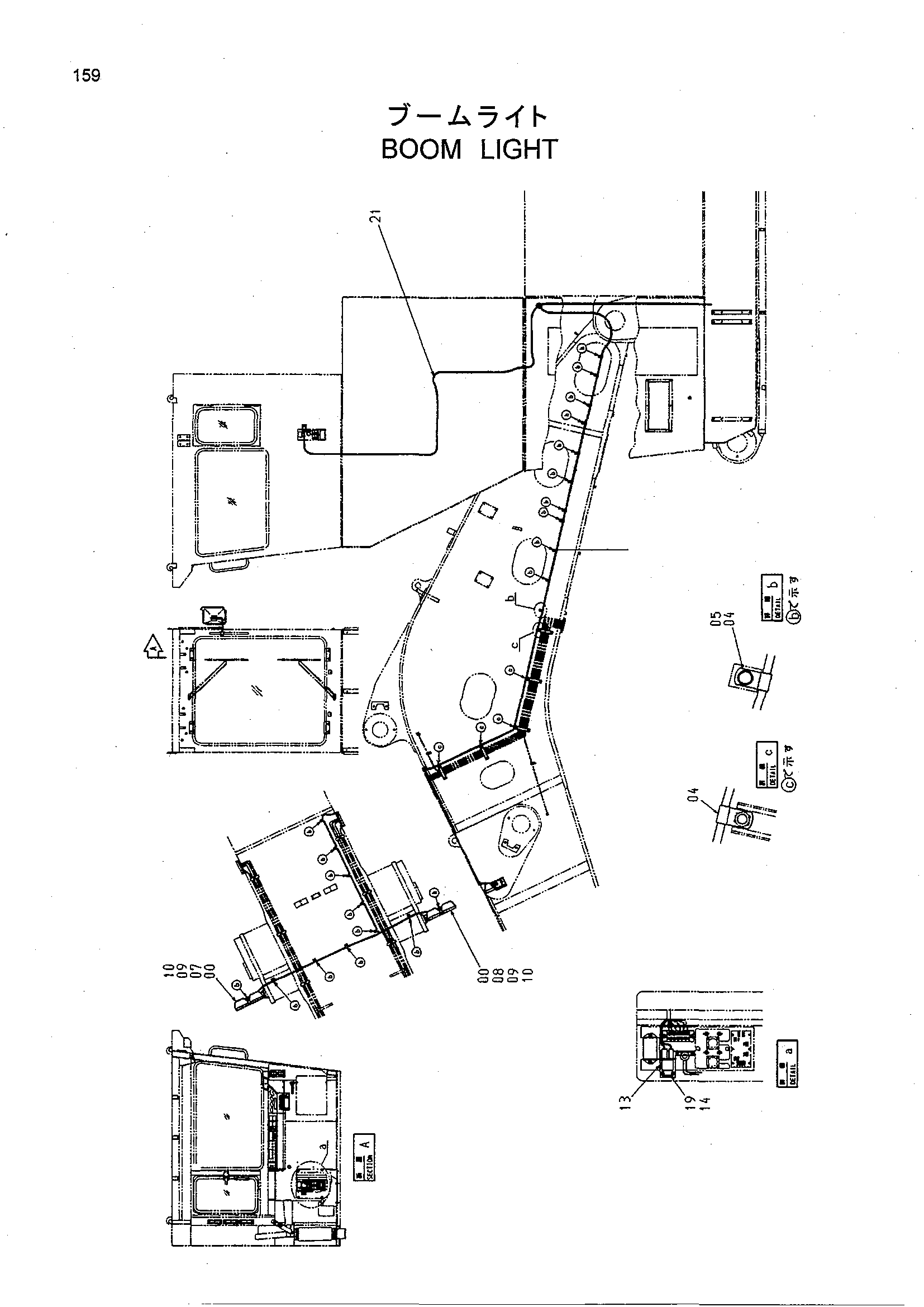

Заводская схема «Стрела освещение» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4336570 | Фара | 4 |
| 00A | 4326801 | Ленс блок | 1 |
| 00B | 4326802 | Рама | 1 |
| 00C | 4285648 | Лампа | 1 |
| 00D | 4326803 | Прокладка | 1 |
| 00E | 4307026 | Шайба | 1 |
| 00F | 4307027 | Винт | 4 |
| 00G | A590114 | Плоская шайба | 1 |
| 00H | A590914 | Пружинная шайба | 1 |
| 00I | J952014 | Гайка | 1 |
| 04 | 4190261 | Зажим | 22 |
| 05 | J011020 | Болт с шайбой | 22 |
| 06 | 4336875 | Кронштейн | 1 |
| 07 | 9751407 | Кронштейн | 1 |
| 08 | 9751408 | Кронштейн | 1 |
| 09 | J901435 | Болт | 4 |
| 10 | A590914 | Пружинная шайба | 4 |
| 13 | 9751643 | Кронштейн | 1 |
| 14 | J450512 | Винт с шайбой | 2 |
| 19 | 4442736 | Реле | 1 |
| 21 | 4600545 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
