Электрооборудование (центральный) — HITACHI EX3600-5

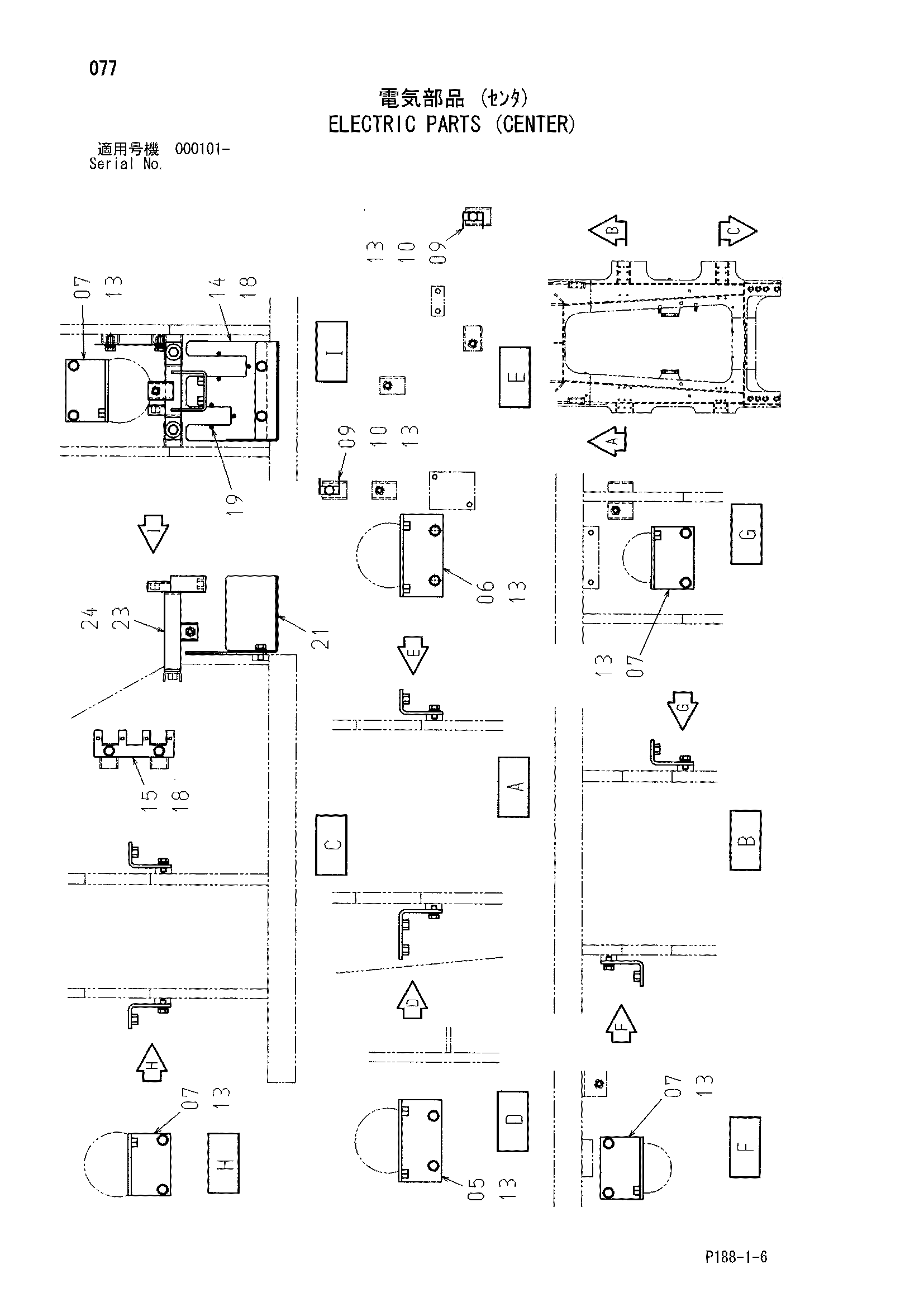

Заводская схема «Электрооборудование (центральный)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 9756651 | Кронштейн | 1 |
| 06 | 9754634 | Кронштейн | 1 |
| 07 | 9754635 | Кронштейн | 4 |
| 09 | 4336875 | Кронштейн | 2 |
| 10 | 4257159 | Кронштейн | 2 |
| 13 | J021020 | Болт с шайбой | 14 |
| 13 | J271020 замена: J901020 | Болт с шайбой | 14 |
| 14 | 4435180 | Кронштейн | 1 |
| 15 | 4454856 | Кронштейн | 1 |
| 18 | J021025 | Болт с шайбой | 4 |
| 18 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 19 | J460316 | Винт с шайбой | 6 |
| 21 | 4485933 | Крышка | 1 |
| 23 | 9760636 | Кронштейн | 1 |
| 24 | J031030 | Болт с шайбой | 2 |
| 24 | J281030 замена: J901030 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
