Гидроцилиндр. уровень <погрузчик> — HITACHI EX3600-5

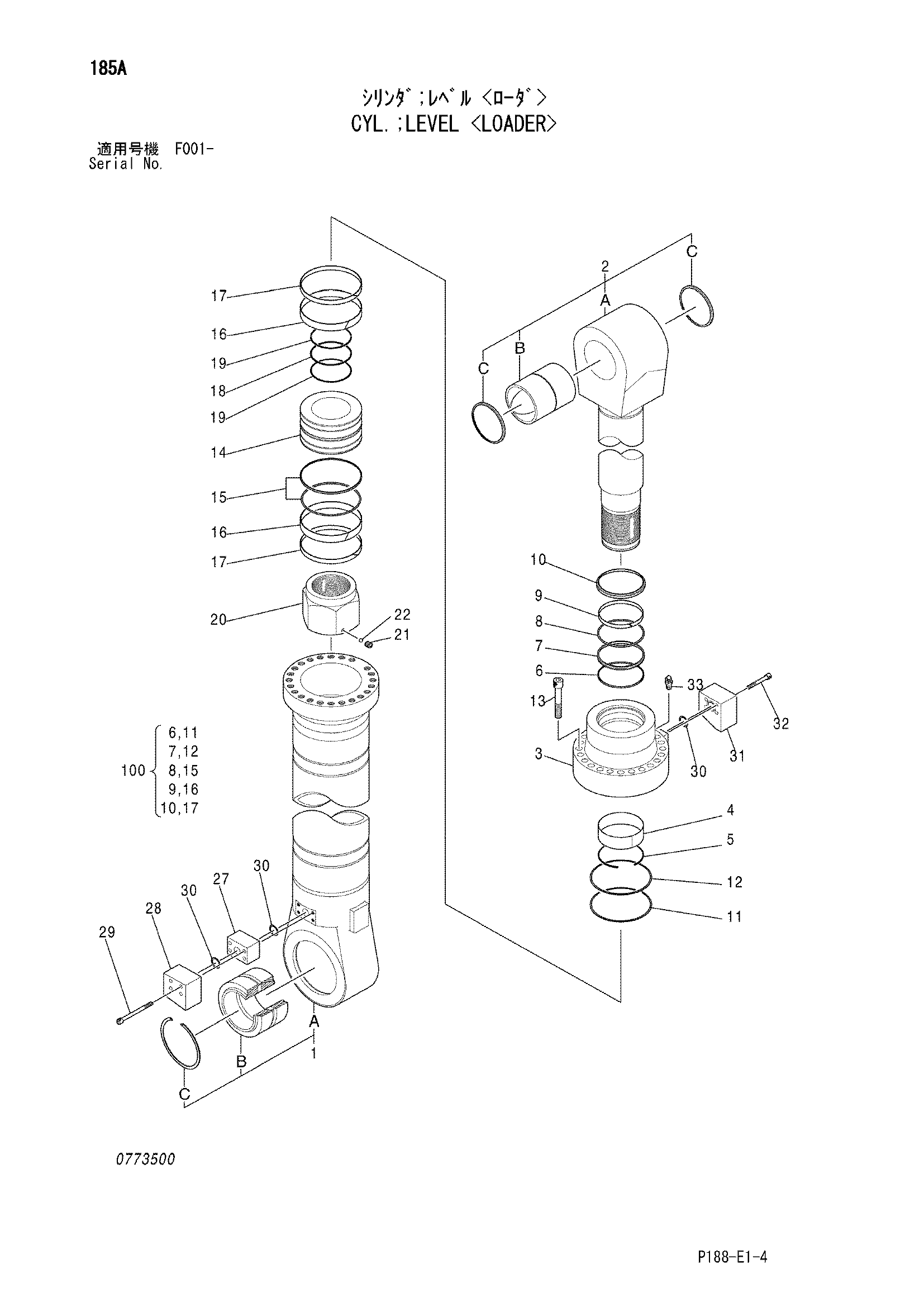

Заводская схема «Гидроцилиндр. уровень <погрузчик>» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4433373 замена: 4439904 | Гидроцилиндр. уровень | 1 | |
| 4439904 | Гидроцилиндр. уровень | 1 | |
| 1 | 4440177 | Труба гидроцилиндра в сборе | 1 |
| 1A | 4440178 | Труба гидроцилиндра | 1 |
| 1B | 0317228 | Подшипник. спхерикал | 1 |
| 1C | 0317229 | Стопорное кольцо | 1 |
| 2 | 4443780 | Шток поршня в сборе | 1 |
| 2A | 4443781 | Шток поршня | 1 |
| 2B | 0773101 | Втулка пальца | 1 |
| 2C | 0725602 | Грязесъёмное кольцо | 2 |
| 3 | 0773501 | Головка гидроцилиндра | 1 |
| 4 | 0317204 | Втулка | 1 |
| 5 | 0725604 | Стопорное кольцо | 1 |
| 6 | 0349104 замена: 0860204 | Уплотнительное кольцо | 1 |
| 6 | 0860204 | Уплотнительное кольцо | 1 |
| 7 | 0317207 замена: 0860205 | U-образная манжета | 1 |
| 7 | 0860205 | U-образная манжета | 1 |
| 8 | 0317208 | Опорное кольцо | 1 |
| 9 | 0725605 | Направляющее кольцо | 1 |
| 10 | 0725606 замена: 0860206 | Грязесъёмное кольцо | 1 |
| 10 | 0860206 | Грязесъёмное кольцо | 1 |
| 11 | 0317210 замена: 4011307 | Уплотнительное кольцо | 1 |
| 11 | 4011307 | Уплотнительное кольцо | 1 |
| 12 | 0317211 | Опорное кольцо | 1 |
| 13 | 0317212 | Болт с внутренним шестигранником | 23 |
| 14 | 0725608 | Поршень | 1 |
| 15 | 0317215 | Уплотнительное кольцо | 1 |
| 16 | 0725609 | Направляющее кольцо | 2 |
| 17 | 0317217 | Кольцо | 2 |
| 18 | 0725610 замена: A811230 | Уплотнительное кольцо | 1 |
| 18 | A811230 | Уплотнительное кольцо | 1 |
| 19 | 0725611 | Опорное кольцо | 2 |
| 20 | 0725612 | Гайка | 1 |
| 21 | 0725613 | Установочный винт | 1 |
| 22 | 0436405 | Стальной шарик | 1 |
| 27 | 0773502 | Проставка | 1 |
| 28 | 0317603 | Соединение | 1 |
| 29 | 0725616 | Болт с внутренним шестигранником | 4 |
| 30 | 0317224 замена: 4113161 | Уплотнительное кольцо | 3 |
| 30 | 4113161 | Уплотнительное кольцо | 3 |
| 31 | 0317605 | Соединение | 1 |
| 32 | 0317604 | Болт с внутренним шестигранником | 4 |
| 33 | 0643016 | Воздушный клапан | 1 |
| 100 | 4411618 замена: 4660834 | Комплект уплотнений | 1 |
| 100 | 4660834 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
