Смазка трубопроводы (стрела) — HITACHI EX3600-5

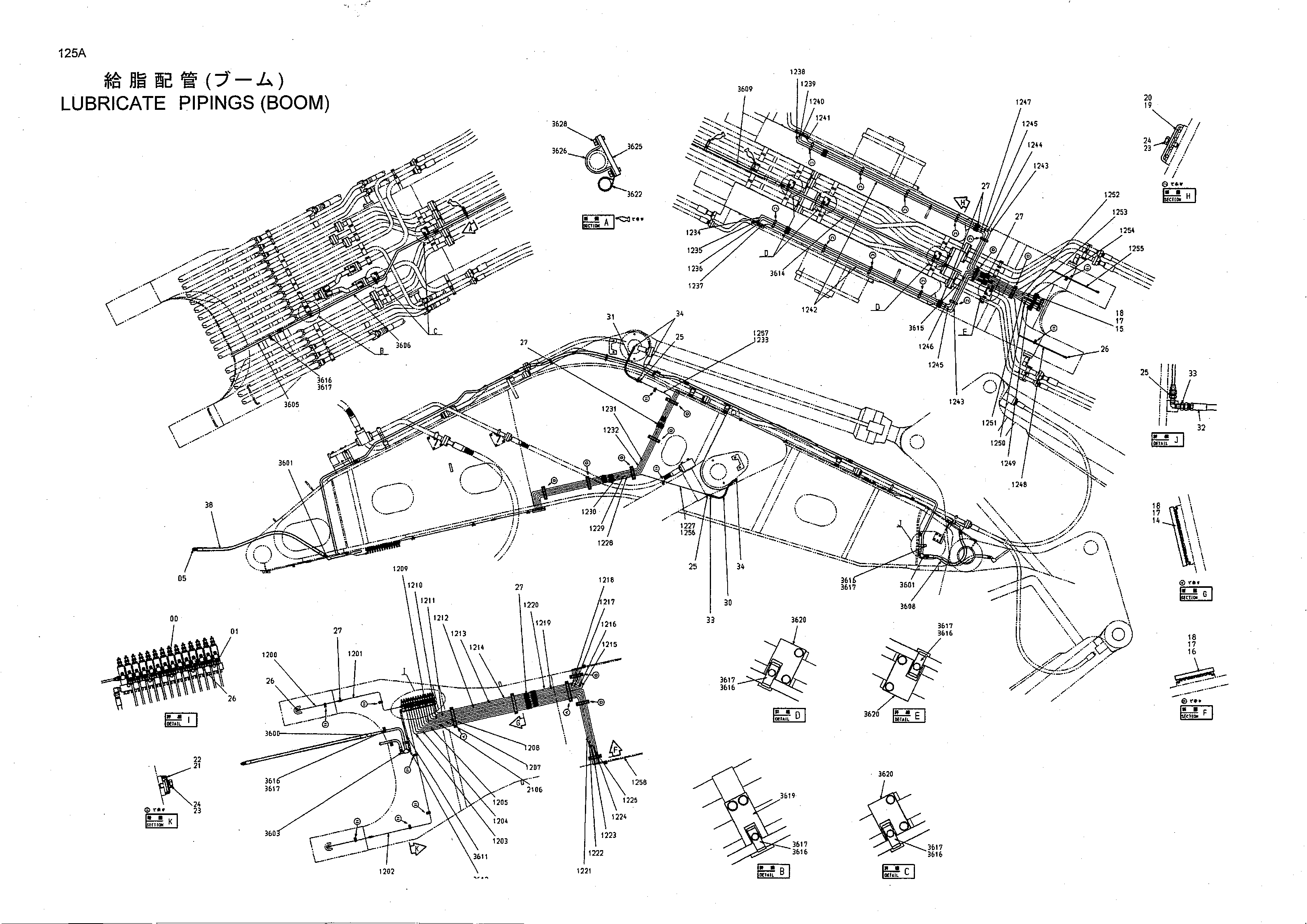

Заводская схема «Смазка трубопроводы (стрела)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4253249 | Клапан | 1 |
| 01 | J010845 | Болт с шайбой | 5 |
| 03 | 4243258 | Шланг | 1 |
| 04 | 94-1304 | Адаптер | 1 |
| 05 | 4110876 | Адаптер S | 1 |
| 07 | 8042701 | Трубка | 1 |
| 08 | 4138227 | Хомут трубки | 1 |
| 09 | J011040 | Болт с шайбой | 1 |
| 10 | 94-1302 | Адаптер | 1 |
| 12 | 9082747 | Трубка в сборе | 1 |
| 1200 | 4228974 | Трубка | 2 |
| 1201 | 4228975 | Трубка | 1 |
| 1202 | 4228976 | Трубка | 1 |
| 1203 | 4228977 | Трубка | 1 |
| 1204 | 4228978 | Трубка | 1 |
| 1205 | 4228979 | Трубка | 1 |
| 1206 | 4228980 | Трубка | 1 |
| 1207 | 4228981 | Трубка | 1 |
| 1208 | 4228982 | Трубка | 1 |
| 1209 | 4228983 | Трубка | 1 |
| 1210 | 4228984 | Трубка | 1 |
| 1211 | 4228985 | Трубка | 1 |
| 1212 | 4228986 | Трубка | 1 |
| 1213 | 4228987 | Трубка | 1 |
| 1214 | 4228988 | Трубка | 1 |
| 1215 | 4228989 | Трубка | 1 |
| 1216 | 4228990 | Трубка | 1 |
| 1217 | 4228991 | Трубка | 1 |
| 1218 | 4228992 | Трубка | 1 |
| 1219 | 4228993 | Трубка | 1 |
| 1220 | 4228994 | Трубка | 1 |
| 1221 | 4228995 | Трубка | 1 |
| 1222 | 4228996 | Трубка | 1 |
| 1223 | 4228997 | Трубка | 1 |
| 1224 | 4228998 | Трубка | 1 |
| 1225 | 4228999 | Трубка | 1 |
| 1227 | 4229001 | Трубка | 1 |
| 1228 | 4229002 | Трубка | 2 |
| 1229 | 4229003 | Трубка | 2 |
| 1230 | 4229004 | Трубка | 2 |
| 1231 | 4229005 | Трубка | 2 |
| 1232 | 4229006 | Трубка | 2 |
| 1233 | 4229007 | Трубка | 1 |
| 1234 | 4229008 | Трубка | 1 |
| 1235 | 4229009 | Трубка | 1 |
| 1236 | 4229010 | Трубка | 1 |
| 1237 | 4229011 | Трубка | 1 |
| 1238 | 4229012 | Трубка | 1 |
| 1239 | 4229013 | Трубка | 1 |
| 1240 | 4229014 | Трубка | 1 |
| 1241 | 4229015 | Трубка | 1 |
| 1242 | 4229016 | Трубка | 8 |
| 1243 | 4229017 | Трубка | 2 |
| 1244 | 4229018 | Трубка | 2 |
| 1245 | 4229019 | Трубка | 2 |
| 1246 | 4229020 | Трубка | 1 |
| 1247 | 4229021 | Трубка | 1 |
| 1248 | 4229022 | Трубка | 1 |
| 1249 | 4229023 | Трубка | 1 |
| 1250 | 4229024 | Трубка | 1 |
| 1251 | 4229025 | Трубка | 1 |
| 1252 | 4229026 | Трубка | 1 |
| 1253 | 4229027 | Трубка | 1 |
| 1254 | 4229028 | Трубка | 1 |
| 1255 | 4229029 | Трубка | 1 |
| 1256 | 4229030 | Трубка | 1 |
| 1257 | 4229031 | Трубка | 1 |
| 1258 | 4229000 | Трубка | 1 |
| 14 | 4054027 | Хомут | 3 |
| 15 | 4054026 | Хомут | 1 |
| 16 | 4054025 | Хомут | 15 |
| 17 | J901028 | Болт | 38 |
| 18 | A590910 | Пружинная шайба | 38 |
| 19 | 4032158 | Хомут | 10 |
| 20 | 4032159 | Резиновая прокладка | 10 |
| 21 | 4032160 | Хомут | 11 |
| 22 | 4032161 | Резиновая прокладка | 11 |
| 23 | J901228 | Болт | 21 |
| 24 | A590912 | Пружинная шайба | 21 |
| 25 | 4097667 | Адаптер | 10 |
| 26 | 4097666 | Угловой штуцер | 18 |
| 27 | 4099282 | Адаптер | 60 |
| 30 | 4229113 | Шланг | 2 |
| 31 | 4229114 | Шланг | 2 |
| 32 | 4229115 | Шланг | 6 |
| 33 | 4147585 | Адаптер | 8 |
| 34 | 4147586 | Угловой штуцер | 6 |
| 36 | 9223281 | Трубопроводы | 1 |
| 3600 | 9757010 | Трубка | 1 |
| 3601 | 94-1304 | Адаптер | 2 |
| 3603 | 94-1404 | Угловой штуцер | 1 |
| 3605 | 8084799 | Трубка | 1 |
| 3606 | 8084800 | Трубка | 1 |
| 3608 | 4600029 | Шланг | 1 |
| 3609 | 4600030 | Шланг | 1 |
| 3611 | 4600031 | Шланг | 1 |
| 3612 | 94-1402 | Угловой штуцер | 2 |
| 3614 | 8084801 | Трубка | 1 |
| 3615 | 8084802 | Трубка | 1 |
| 3616 | 4053595 | Хомут трубки | 12 |
| 3617 | J011255 | Болт с шайбой | 12 |
| 3619 | 9757011 | Кронштейн | 1 |
| 3620 | 9753431 | Кронштейн | 6 |
| 3622 | 4190264 | Зажим | 3 |
| 3625 | 4411767 | Седло винта | 3 |
| 3626 | 4053865 | Хомут трубки | 3 |
| 3628 | J011025 | Болт с шайбой | 6 |
| 38 | 4600626 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
