Поручень (двигатель) — HITACHI EX3600-5

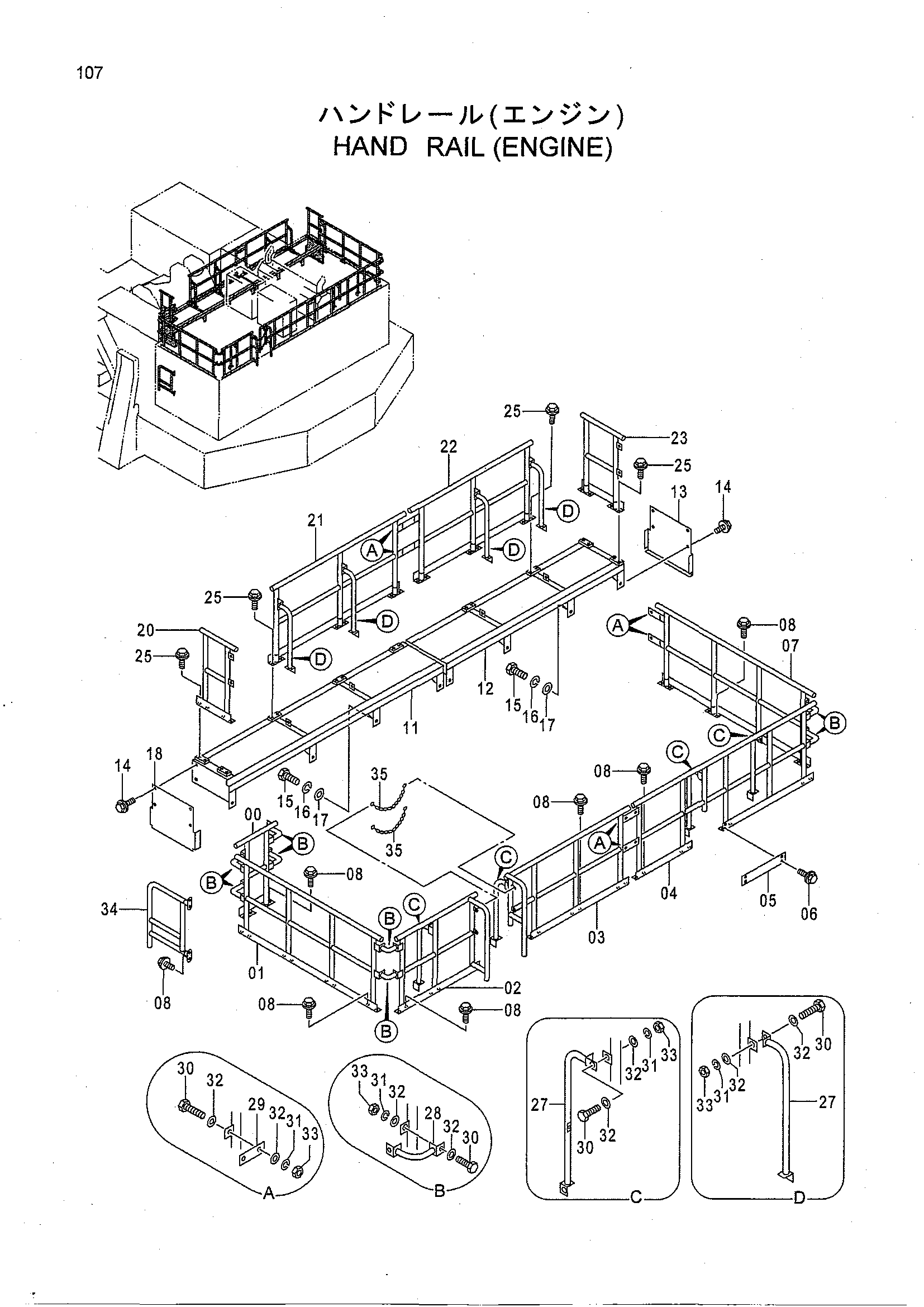

Заводская схема «Поручень (двигатель)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8079244 | Поручень | 1 |
| 01 | 8079246 | Поручень | 1 |
| 02 | 7038026 | Поручень | 1 |
| 03 | 7038027 | Поручень | 1 |
| 04 | 7038025 | Поручень | 1 |
| 05 | 4433267 | Пластина | 1 |
| 06 | J031030 | Болт с шайбой | 4 |
| 07 | 7038024 | Поручень | 1 |
| 08 | J021230 | Болт с шайбой | 46 |
| 11 | 7038062 | Крыло | 1 |
| 12 | 7038063 | Крыло | 1 |
| 13 | 4487693 | Крышка | 1 |
| 14 | J031030 | Болт с шайбой | 8 |
| 15 | J901635 | Болт | 16 |
| 16 | A590916 | Пружинная шайба | 16 |
| 17 | A590116 | Плоская шайба | 16 |
| 18 | 4487694 | Крышка | 1 |
| 20 | 8079337 | Поручень | 1 |
| 21 | 7038022 | Поручень | 1 |
| 22 | 7038023 | Поручень | 1 |
| 23 | 8079245 | Поручень | 1 |
| 25 | J021230 | Болт с шайбой | 20 |
| 27 | 9744411 | Трубка | 8 |
| 28 | 9744447 | Трубка | 8 |
| 29 | 4389687 | Пластина | 6 |
| 30 | J901240 | Болт | 44 |
| 31 | A590912 | Пружинная шайба | 44 |
| 32 | 449490 | Шайба | 88 |
| 33 | J950012 | Гайка | 44 |
| 34 | 8082160 | Поручень | 1 |
| 35 | 4446902 | Цепь | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
