Ковш 21.0 <JIS 94> — HITACHI EX3600-5

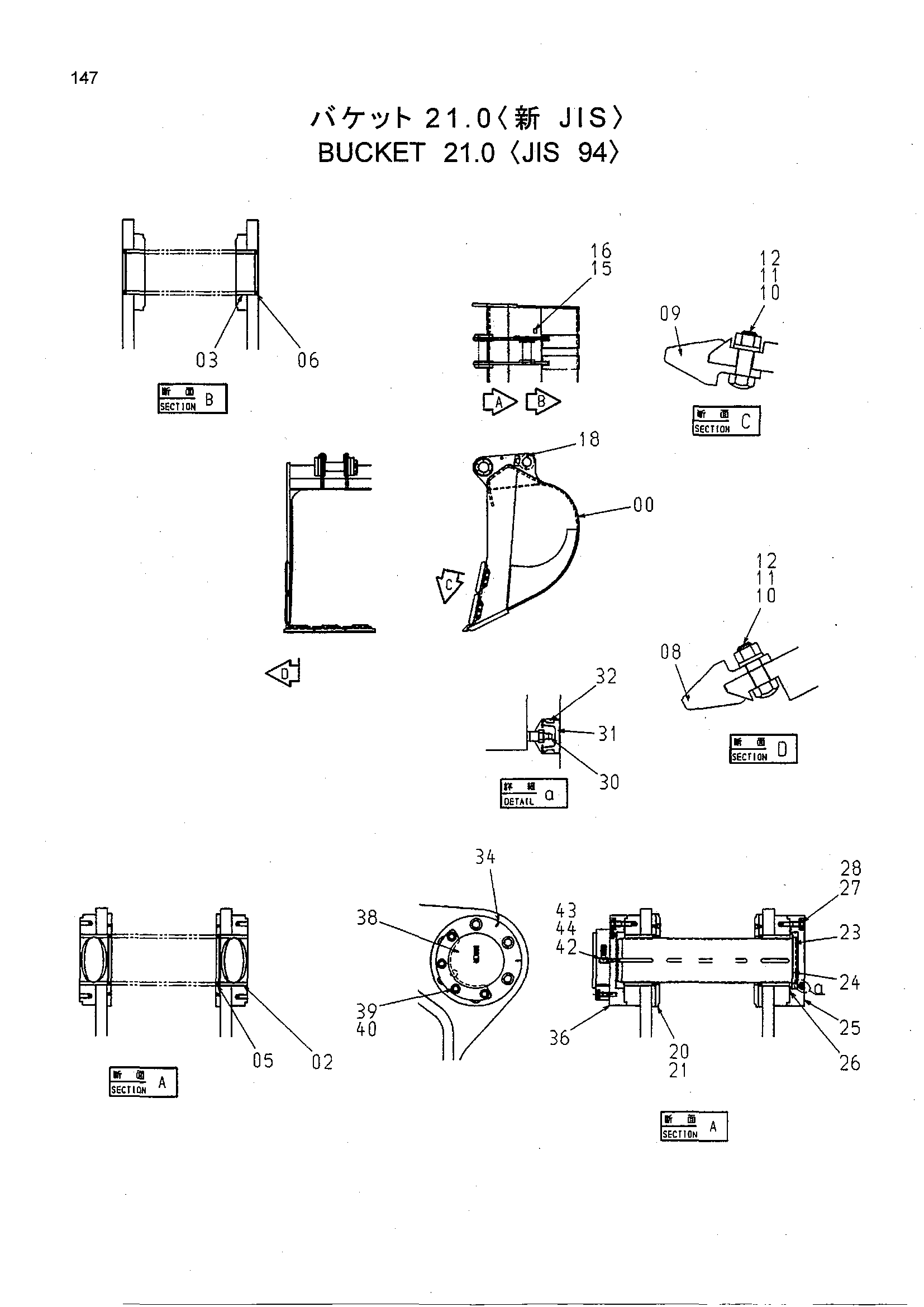

Заводская схема «Ковш 21.0 <JIS 94>» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4204091 | Втулка | 4 |
| 03 | 4397443 | Втулка | 4 |
| 05 | 4175469 | Пылезащитное уплотнение | 4 |
| 06 | 4083967 | Пылезащитное уплотнение | 4 |
| 08 | 4480056 | Кожух | 5 |
| 09 | 4262453 | Кожух | 4 |
| 10 | 4275192 | Болт башмак | 27 |
| 11 | 4167193 | Гайка | 27 |
| 12 | 4083438 | Шайба | 27 |
| 15 | 4371561 | Информационная табличка | 1 |
| 16 | M492564 | Приводной винт | 4 |
| 18 | 425176 | Пробка | 4 |
| 20 | 3081522 | Упорная пластина | 4 |
| 21 | M341020 | Болт с внутренним шестигранником | 24 |
| 23 | 3081495 | Палец | 2 |
| 24 | 4397519 | Пластина | 2 |
| 25 | 3080858 | Крышка | 2 |
| 26 | A811280 | Уплотнительное кольцо | 4 |
| 27 | J932080 | Болт | 24 |
| 28 | A590920 | Пружинная шайба | 24 |
| 30 | J75481 | Пресс-маслёнка | 4 |
| 31 | 4105912 | Колпачок | 4 |
| 32 | 4130686 | Втулка | 4 |
| 34 | 494465 | Колпачок | 4 |
| 36 | 3088114 | Крышка | 2 |
| 38 | 8078653 | Защитный кожух | 2 |
| 39 | J901680 | Болт | 8 |
| 40 | A590916 | Пружинная шайба | 8 |
| 42 | 4303480 | Соединение свивел | 2 |
| 43 | 9718547 | Пробка | 2 |
| 44 | 94-1301 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
