Крыло (левый) — HITACHI EX3600-5

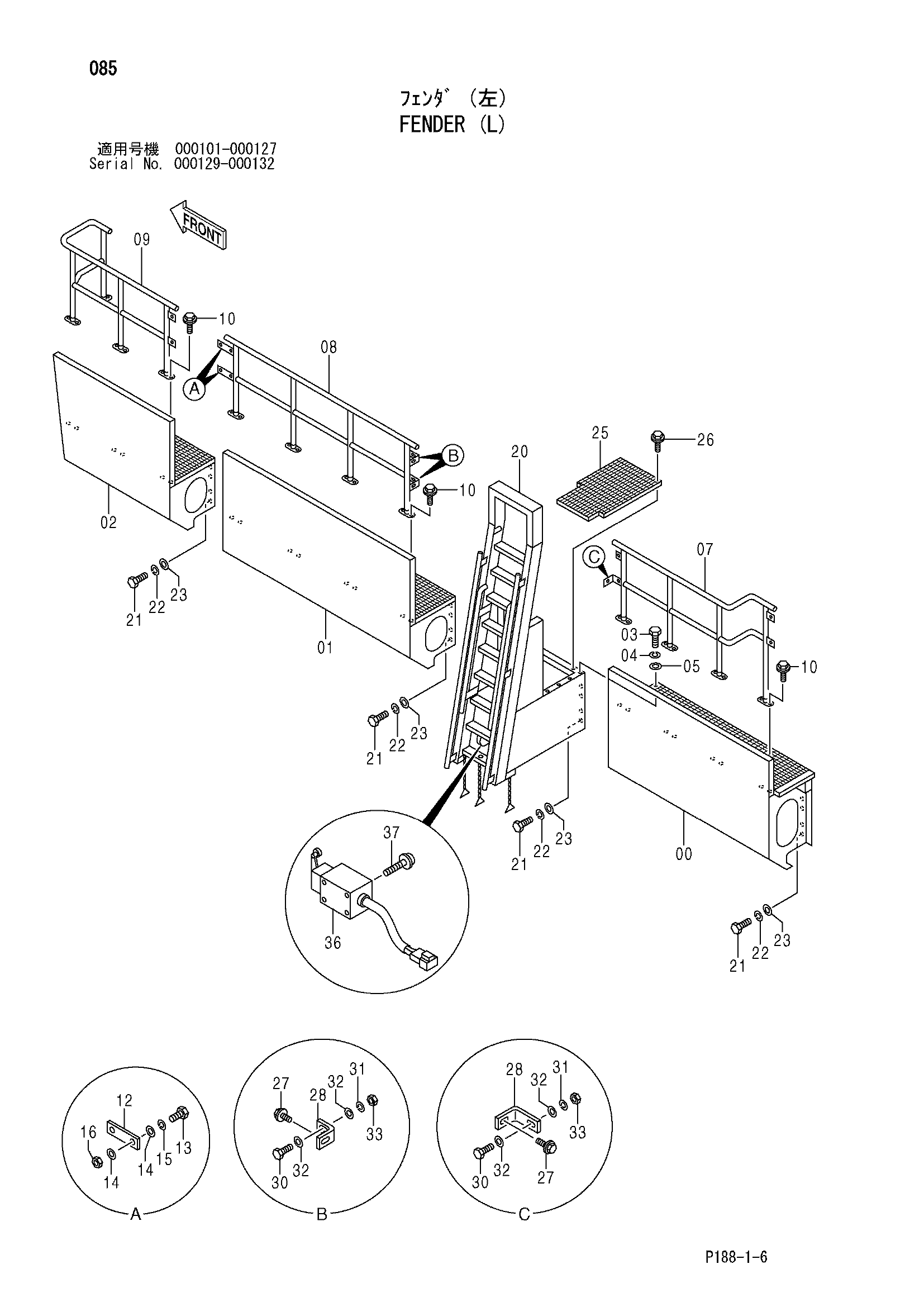

Заводская схема «Крыло (левый)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5006881 | Крыло | 1 |
| 01 | 5006879 | Крыло | 1 |
| 02 | 5006883 | Крыло | 1 |
| 03 | J901640 | Болт | 20 |
| 04 | A590916 | Пружинная шайба | 24 |
| 05 | J217085 | Шайба | 24 |
| 06 | J901645 | Болт | 4 |
| 07 | 7037814 | Поручень | 1 |
| 08 | 7037811 | Поручень | 1 |
| 09 | 7037815 | Поручень | 1 |
| 10 | J021230 | Болт с шайбой | 24 |
| 10 | J271230 замена: J901230 | Болт с шайбой | 24 |
| 12 | 4389687 | Пластина | 2 |
| 13 | J901240 | Болт | 4 |
| 14 | 449490 | Шайба | 8 |
| 15 | A590912 | Пружинная шайба | 4 |
| 16 | J950012 | Гайка | 4 |
| 20 | 4431772 | Лестница | 1 |
| 21 | J901640 | Болт | 8 |
| 22 | A590916 | Пружинная шайба | 8 |
| 23 | J217085 | Шайба | 8 |
| 25 | 7038165 | Ступень | 1 |
| 26 | J031035 | Болт с шайбой | 4 |
| 26 | J281035 замена: J901035 | Болт с шайбой | 4 |
| 27 | J031235 | Болт с шайбой | 3 |
| 27 | J281235 замена: J901235 | Болт с шайбой | 3 |
| 28 | 4434711 | Пластина | 3 |
| 30 | J901240 | Болт | 3 |
| 31 | A590912 | Пружинная шайба | 3 |
| 32 | 449490 | Шайба | 6 |
| 33 | J950012 | Гайка | 3 |
| 36 | 4283800 | Выключатель концевой | 1 |
| 37 | J450435 | Винт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
