Топливный топливный насос высокого давления общий — HITACHI EX3600-5

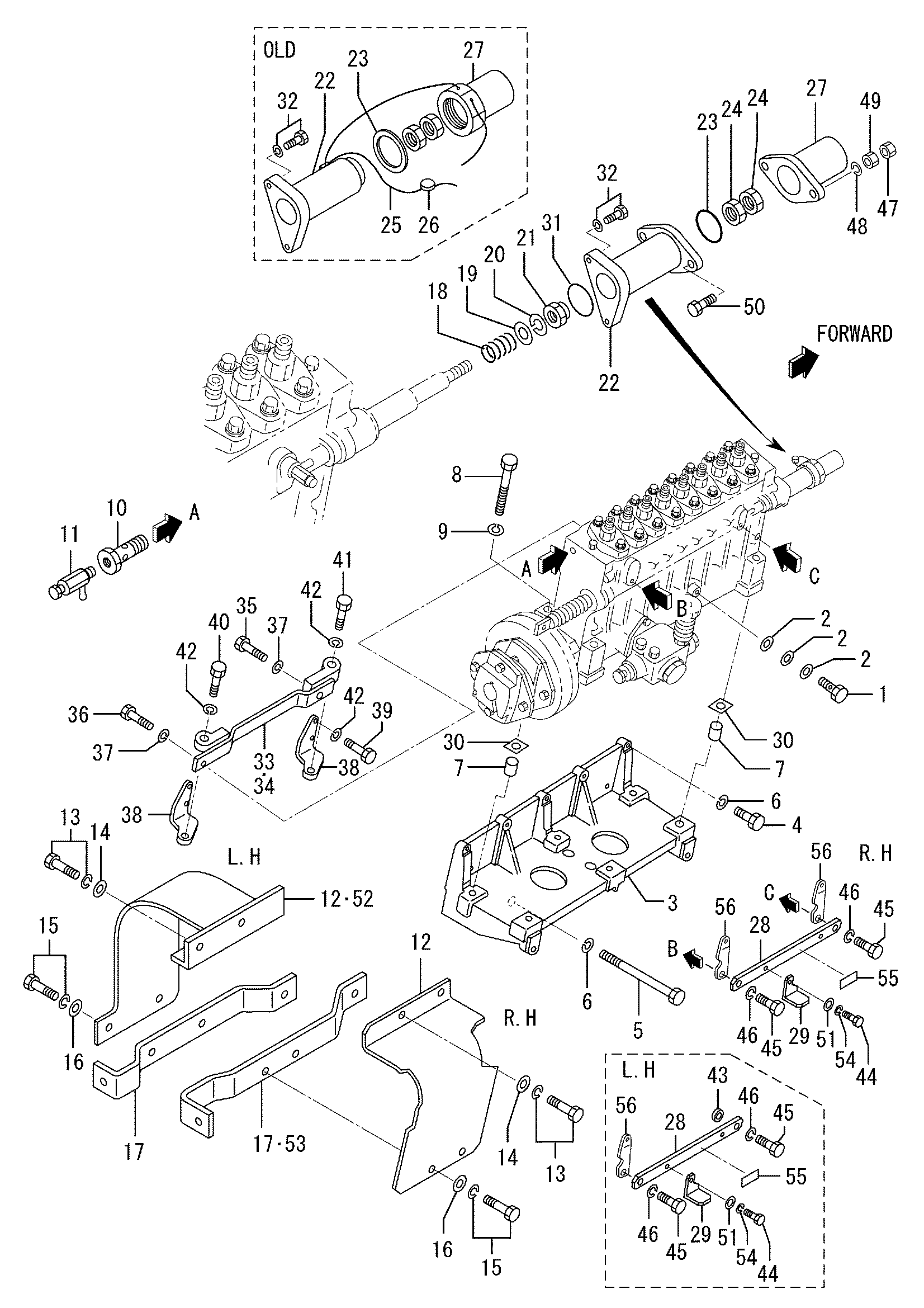

Заводская схема «Топливный топливный насос высокого давления общий» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	H3713609100	Болт, проушина	2
2	H0594601201	Шайба, сеалинг	6
3	H3786131100	Кронштейн, впрыск насос	2
3	H3786141100	Кронштейн, впрыск насос	2
3	H3786151100	Кронштейн, впрыск насос	2
3	H3786161100	Кронштейн, впрыск насос	2
4	HF103512050	Болт	10
5	HF103512130	Болт	8
6	HF251512000	Пружинная шайба	18
7	H3756101800	Палец, довел	4
8	HF103512110	Болт	12
9	HF251512000	Пружинная шайба	12
10	H4823005100	Болт, проушина	2
11	H3126251901	Кокк, воздушный вент	2
12	H3776161700	Крышка, муфта	2
12	H3776161700	Крышка, кооплинг	1
13	HF180512020	Болт, W/шайба	4
14	HF250012000	Шайба, плаин	4
15	HF180510016	Болт, W/шайба	4
16	HF250010000	Шайба, плаин	4
17	H3776111800	Стойка	2
17	H3776111800	Стойка	1
18	H3756111900	Пружина, обратный	2
19	HF250010000	Шайба, плаин	2
20	HF251510000	Пружинная шайба	2
21	HF244510000	Гайка, селф локкинг	2
22	H3756142800	Корпус, пружина	2
22	H3756152800	Корпус, пружина	2
22	H3756162800	Корпус, пружина	2
23	H0594602701	Шайба, сеалинг	2
23	H0550710390	Уплотнительное кольцо	2
24	HF232508000	Гайка, JAM	4
25	H3446107700	Провод, уплотнение	2
26	H4800096600	Уплотнение	2
27	H3756122901	Колпачок, ракк комплект	2
27	H3756142900	Колпачок, ракк комплект	2
27	H3776115600	Колпачок, ракк комплект	2
28	H3786204300	Стойка, насос	2
29	H3786204400	Стойка, насос	2
29	H3786214400	Стойка, насос	2
30	H3756100500	Регулировочная шайба	6
31	H0550710360	Уплотнительное кольцо	2
32	HF180508020	Болт, W/шайба	4
32	HF180508030	Болт, W/шайба	4
33	H3786111500	Стойка, впрыск насос правый	1
33	H3786111501	Стойка, впрыск насос правый	1
34	H3786111600	Стойка, впрыск насос левый	1
34	H3786111601	Стойка, впрыск насос левый	1
35	HF103514030	Болт	3
36	HF103514040	Болт	1
37	HF251514000	Пружинная шайба	4
38	H3776121600	Стойка, впрыск насос	4
38	H3776121601	Стойка, впрыск насос	4
39	HF103512030	Болт	8
40	HF103512040	Болт	3
41	HF103512050	Болт	1
42	HF251512000	Пружинная шайба	12
43	H66E4604200	Шайба	1
44	HF103510020	Болт	2
45	HF103514030	Болт	4
46	HF251514000	Пружинная шайба	4
47	HF244508000	Гайка, селф локкинг	4
48	HF251508000	Пружинная шайба	4
49	H3756405200	Гайка	4
50	HF103508035	Болт	4
50	HF103508045	Болт	4
51	HMH005004	Шайба	2
52	H3786101400	Крышка, муфта	1
53	H3786101300	Стойка	1
54	HF251510000	Пружинная шайба	2
55	H3756204700	Табличка, предупреждение	2
56	H3776232100	Стойка, трубка	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
