Топливный радиатор — HITACHI EX3600-5

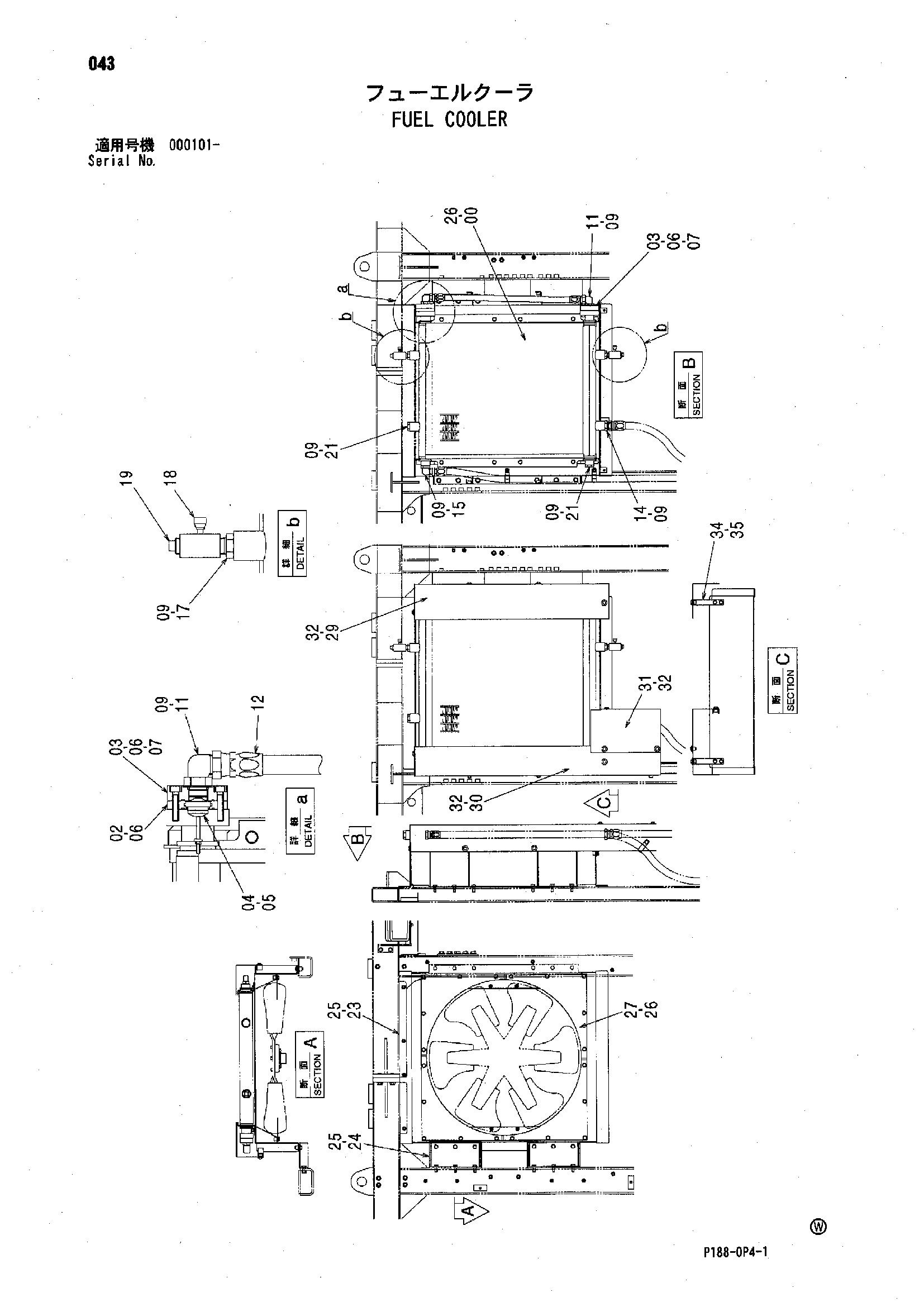

Заводская схема «Топливный радиатор» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4432703 | Радиатор | 1 |
| 02 | 3075665 | Фланец | 1 |
| 03 | 3091130 | Фланец | 2 |
| 04 | 4362092 | Клапан | 1 |
| 05 | 4294621 | Уплотнительное кольцо | 1 |
| 06 | 4292387 | Уплотнительное кольцо | 3 |
| 07 | J781050 | Болт с внутренним шестигранником | 8 |
| 09 | 4366528 | Уплотнительное кольцо | 8 |
| 11 | 4102104 | Угловой штуцер | 2 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4485161 | Шланг | 1 |
| 14 | 4449060 | Адаптер | 1 |
| 15 | 4169599 | Угловой штуцер | 1 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | 4340525 | Адаптер | 2 |
| 17A | 4506429 | Уплотнительное кольцо | 1 |
| 18 | 4203434 | Шаровой клапан | 2 |
| 19 | 94-2025 | Пробка | 2 |
| 21 | 4113926 | Пробка | 2 |
| 21A | 4506429 | Уплотнительное кольцо | 1 |
| 23 | 6023562 | Кронштейн | 1 |
| 24 | 8099943 | Кронштейн | 2 |
| 25 | J271235 | Болт с шайбой | 18 |
| 25A | J901235 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 26 | J271025 | Болт с шайбой | 28 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | 3104432 | Пластина | 4 |
| 29 | 8102653 | Крышка | 1 |
| 30 | 8102656 | Крышка | 1 |
| 31 | 4643977 | Крышка | 1 |
| 32 | J281025 | Болт с шайбой | 11 |
| 32A | J901025 | Болт | 1 |
| 32B | 4486055 | Шайба | 1 |
| 34 | 9765293 | Кронштейн | 2 |
| 35 | J271030 | Болт с шайбой | 4 |
| 35A | J901030 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
