Оверхаул прокладка комплект(деталь-1) — HITACHI EX3600-5

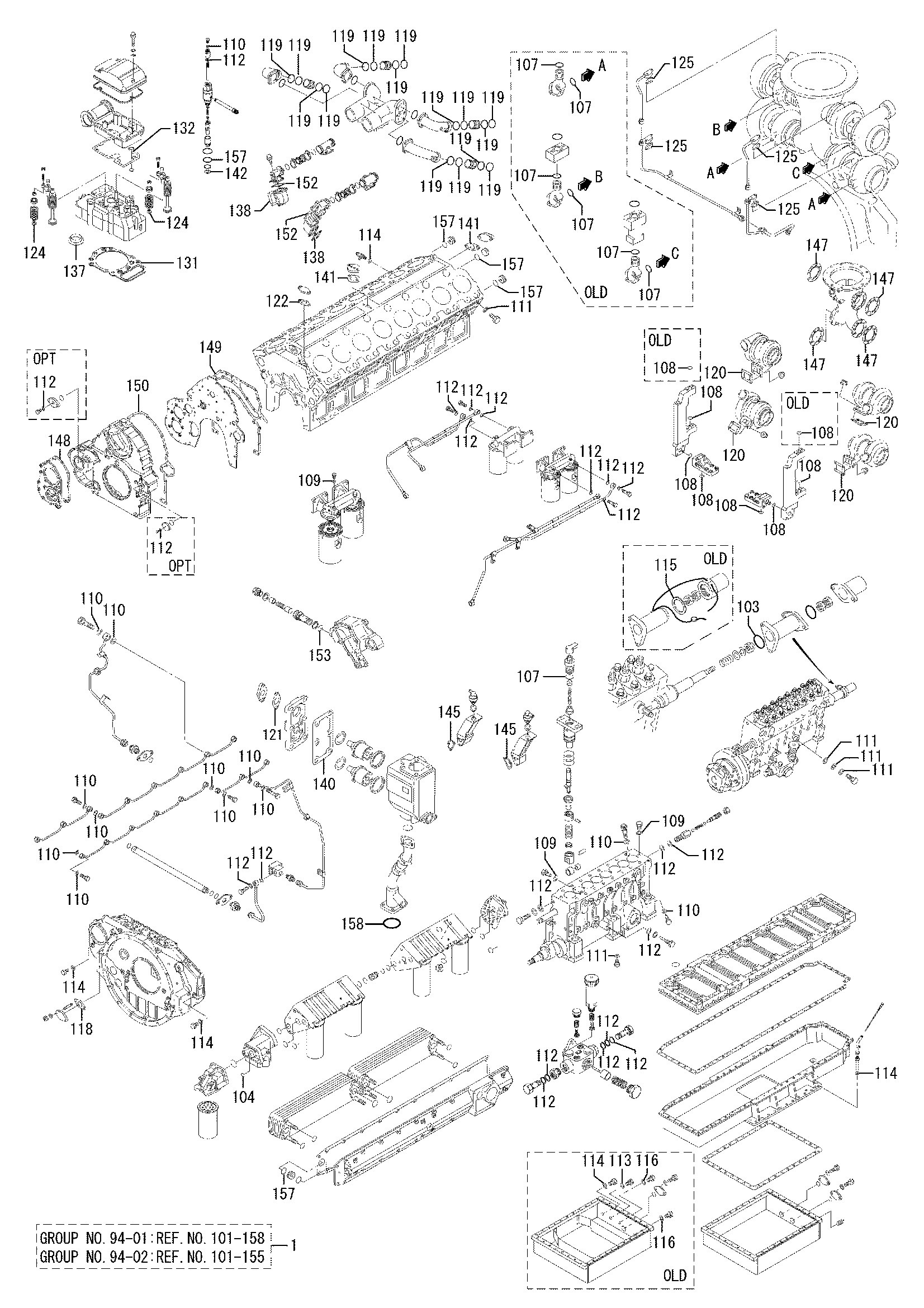

Заводская схема «Оверхаул прокладка комплект(деталь-1)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3789470150 | Прокладка комплект, оверхаул | 1 |
| 1 | H3789470160 | Прокладка комплект, оверхаул | 1 |
| 1 | H3789470170 | Прокладка комплект, оверхаул | 1 |
| 1 | H3789470180 | Прокладка комплект, оверхаул | 1 |
| 1 | H3789470190 | Прокладка комплект, оверхаул | 1 |
| 1 | H3789470191 | Прокладка комплект, оверхаул | 1 |
| 1 | H3789470210 | Прокладка комплект, оверхаул | 1 |
| 1-01 | H0482970650 | Прокладка | 1 |
| 1-02 | H0482970800 | Прокладка | 1 |
| 1-03 | H0550710360 | Уплотнительное кольцо | 2 |
| 1-04 | H0550710110 | Уплотнительное кольцо | 5 |
| 1-05 | H0550710200 | Уплотнительное кольцо | 2 |
| 1-06 | H0550710460 | Уплотнительное кольцо | 8 |
| 1-07 | H0550720250 | Уплотнительное кольцо | 24 |
| 1-08 | H0550720300 | Уплотнительное кольцо | 4 |
| 1-09 | H0594600801 | Шайба, сеалинг | 10 |
| 1-10 | H0594601001 | Шайба, сеалинг | 35 |
| 1-11 | H0594601201 | Шайба, сеалинг | 26 |
| 1-12 | H0594601401 | Шайба, сеалинг | 28 |
| 1-13 | H0594601601 | Шайба, сеалинг | 3 |
| 1-14 | H0594602001 | Шайба, сеалинг | 6 |
| 1-15 | H0594602701 | Шайба, сеалинг | 4 |
| 1-16 | H0594603601 | Шайба, сеалинг | 2 |
| 1-17 | H3127574400 | Уплотнительное кольцо | 1 |
| 1-18 | H3062550501 | Прокладка | 1 |
| 1-18 | H3062550502 | Прокладка | 1 |
| 1-19 | H35A3000100 | Уплотнительное кольцо | 8 |
| 1-20 | H3253209100 | Прокладка, турбокомпрессор | 4 |
| 1-21 | H3254636800 | PACKING NOT SHOWN | 6 |
| 1-21 | H3254646800 | PACKING NOT SHOWN | 6 |
| 1-22 | H3333610500 | Манжета | 2 |
| 1-22 | H3333620500 | Манжета | 2 |
| 1-23 | H3344210200 | PACKING NOT SHOWN | 3 |
| 1-23 | H3344220200 | PACKING NOT SHOWN | 3 |
| 1-24 | H3350410300 | Уплотнение, клапан стем | 64 |
| 1-25 | H3623600700 | Манжета | 4 |
| 1-25 | H3623610700 | Манжета | 4 |
| 1-26 | H3710704200 | Уплотнительное кольцо, линер | 16 |
| 1-27 | H3710704300 | Уплотнительное кольцо, линер | 32 |
| 1-28 | H3253201700 | Прокладка, соединение | 40 |
| 1-29 | H3770707200 | PACKING NOT SHOWN | 1 |
| 1-29 | H3770717200 | PACKING NOT SHOWN | 1 |
| 1-30 | H3746321900 | Манжета | 1 |
| 1-31 | H3750102201 | Прокладка, головка блока цилиндров | 16 |
| 1-32 | H3750421200 | Манжета, коромысло корпус | 16 |
| 1-32 | H3750431200 | Манжета, коромысло корпус | 16 |
| 1-33 | H3750456200 | Уплотнительное кольцо, коромысло крышка | 16 |
| 1-34 | H3750732400 | Уплотнительное кольцо, линер | 16 |
| 1-35 | H3750737300 | Уплотнительное кольцо | 16 |
| 1-36 | H3750737600 | Уплотнительное кольцо | 16 |
| 1-37 | H3753000200 | Манжета, впускной порт | 16 |
| 1-38 | H3753210500 | Прокладка, выпускной | 16 |
| 1-39 | H3753607911 | Манжета | 1 |
| 1-40 | H3754613300 | Манжета | 2 |
| 1-40 | H3754623300 | Манжета | 2 |
| 1-41 | H3755500600 | Прокладка | 5 |
| 1-41 | H3755510600 | Прокладка | 5 |
| 1-42 | H3756116800 | Прокладка, форсунка | 16 |
| 1-43 | H3756200816 | Прокладка | 2 |
| 1-44 | H3771110200 | Манжета, задний | 1 |
| 1-45 | H3771103200 | Манжета | 2 |
| 1-45 | H3771113200 | Манжета | 2 |
| 1-46 | H3771125400 | Манжета, задний | 1 |
| 1-47 | H3783214300 | Прокладка, выпускной | 4 |
| 1-48 | H3772520600 | Манжета | 1 |
| 1-49 | H3772530200 | Манжета, передний | 1 |
| 1-50 | H3772540400 | Манжета, передний | 1 |
| 1-51 | H3773011501 | Манжета | 4 |
| 1-52 | H3773210900 | Прокладка, выпускной | 16 |
| 1-53 | H3773510900 | Уплотнительное кольцо | 2 |
| 1-54 | H3773511900 | Прокладка | 2 |
| 1-55 | H3773530700 | Манжета | 1 |
| 1-56 | H3774304600 | Манжета, сапун | 1 |
| 1-57 | H0550710340 | Уплотнительное кольцо | 4 |
| 1-58 | HF315007000 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
