Всасывающие трубопроводы (правый): 2 — HITACHI EX3600-5

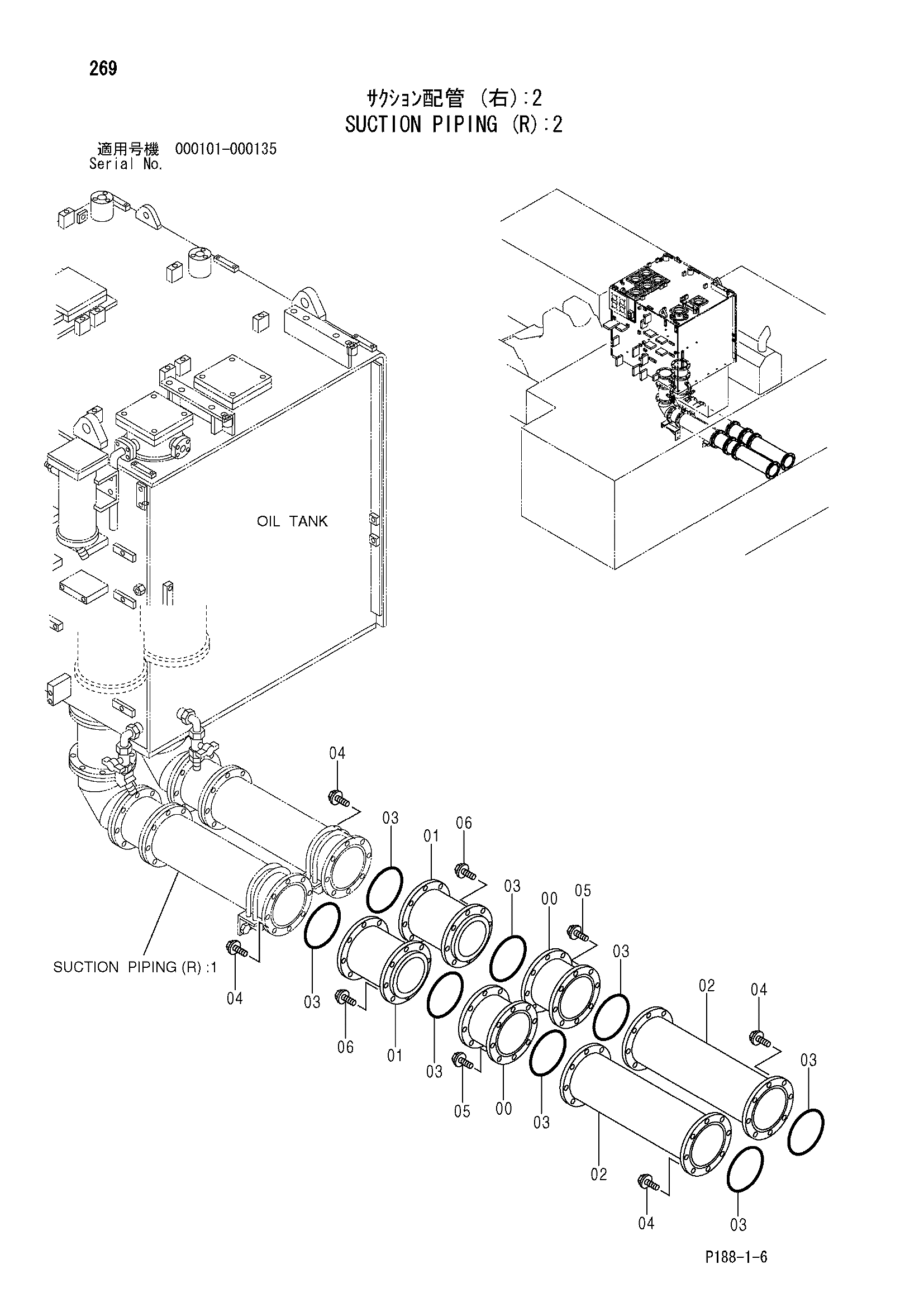

Заводская схема «Всасывающие трубопроводы (правый): 2» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9196746 | Шланг всасывание | 2 |
| 01 | 8078943 | Трубка | 2 |
| 02 | 8078945 | Трубка | 2 |
| 03 | A810220 | Уплотнительное кольцо | 8 |
| 04 | J011235 | Болт с шайбой | 32 |
| 04 | J271235 замена: J901235 | Болт с шайбой | 32 |
| 05 | J011240 | Болт с шайбой | 16 |
| 05 | J271240 замена: J901240 | Болт с шайбой | 16 |
| 06 | J011255 | Болт с шайбой | 16 |
| 06 | J271255 замена: J901255 | Болт с шайбой | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
