Аккумулятор короб — HITACHI EX3600-5

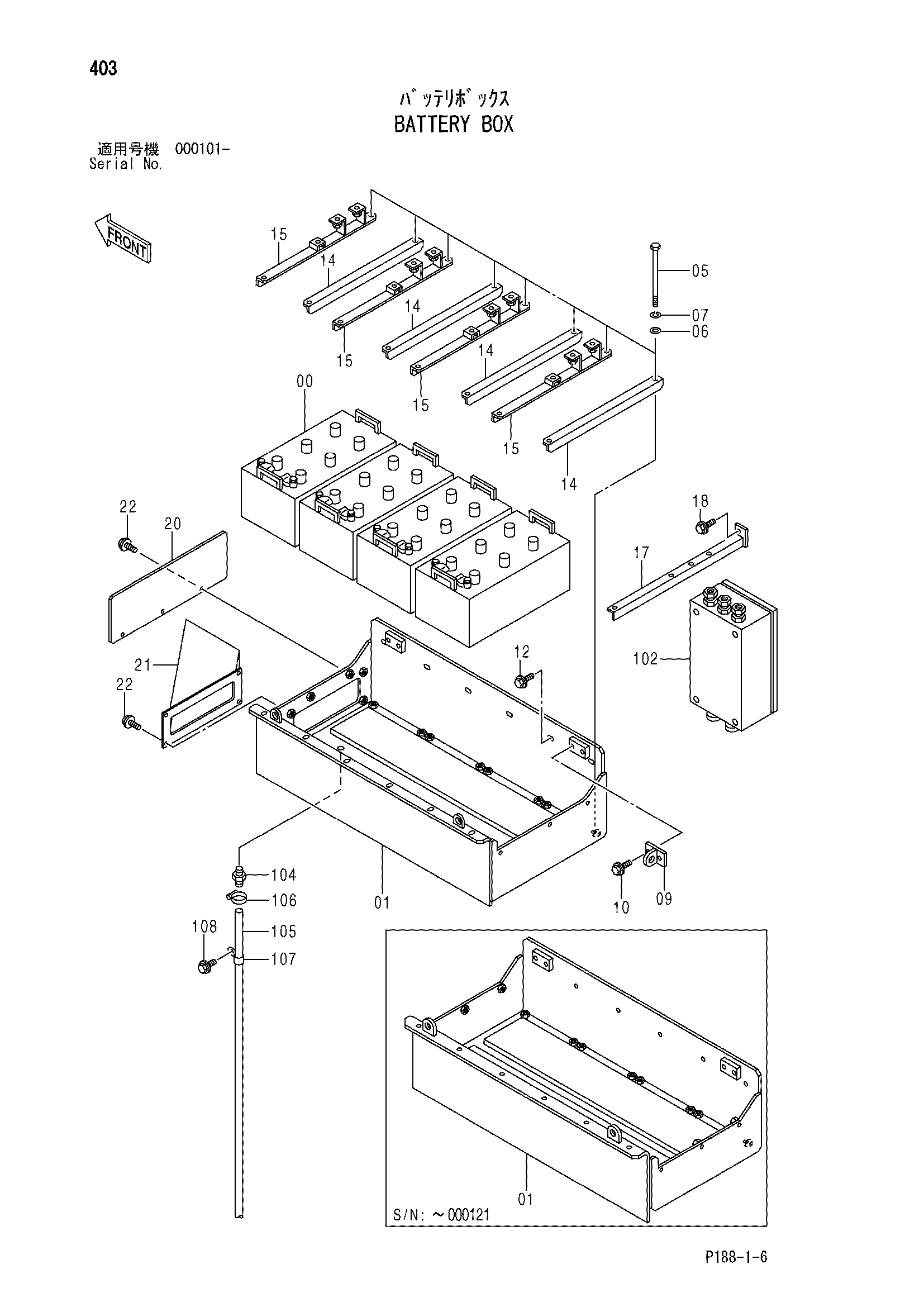

Заводская схема «Аккумулятор короб» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4354442 | Аккумулятор | 4 |
| 01 | 6019135 | Короб аккумулятор | 1 |
| 01 | 6021898 | Короб аккумулятор | 1 |
| 05 | 4314067 | Болт | 16 |
| 06 | A590110 | Плоская шайба | 16 |
| 07 | A590910 | Пружинная шайба | 16 |
| 09 | 9749790 | Крюк | 2 |
| 10 | J011025 | Болт с шайбой | 4 |
| 10 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 12 | J031035 | Болт с шайбой | 12 |
| 12 | J281035 замена: J901035 | Болт с шайбой | 12 |
| 14 | 4442680 | Держатель | 4 |
| 15 | 8081403 | Держатель | 4 |
| 17 | 8084193 | Кронштейн | 1 |
| 18 | J031025 | Болт с шайбой | 2 |
| 18 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 20 | 4604175 | Крышка | 1 |
| 21 | 8092490 | Воздуховод | 1 |
| 22 | J021025 | Болт с шайбой | 7 |
| 22 | J271025 замена: J901025 | Болт с шайбой | 7 |
| 102 | 4431273 | Короб выключатель | 1 |
| 104 | 4130659 | Адаптер | 1 |
| 105 | 4469272 замена: 4466337 | Водяной шланг | 1 |
| 105 | 4466337 | Водяной шланг | 1 |
| 106 | 4508575 | Хомут шланга | 1 |
| 107 | 4190275 замена: 4190272 | Зажим | 5 |
| 107 | 4190272 | Зажим | 5 |
| 108 | J011020 | Болт с шайбой | 4 |
| 108 | J271020 замена: J901020 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
