Обратные трубопроводы (правый): 4 — HITACHI EX3600-5

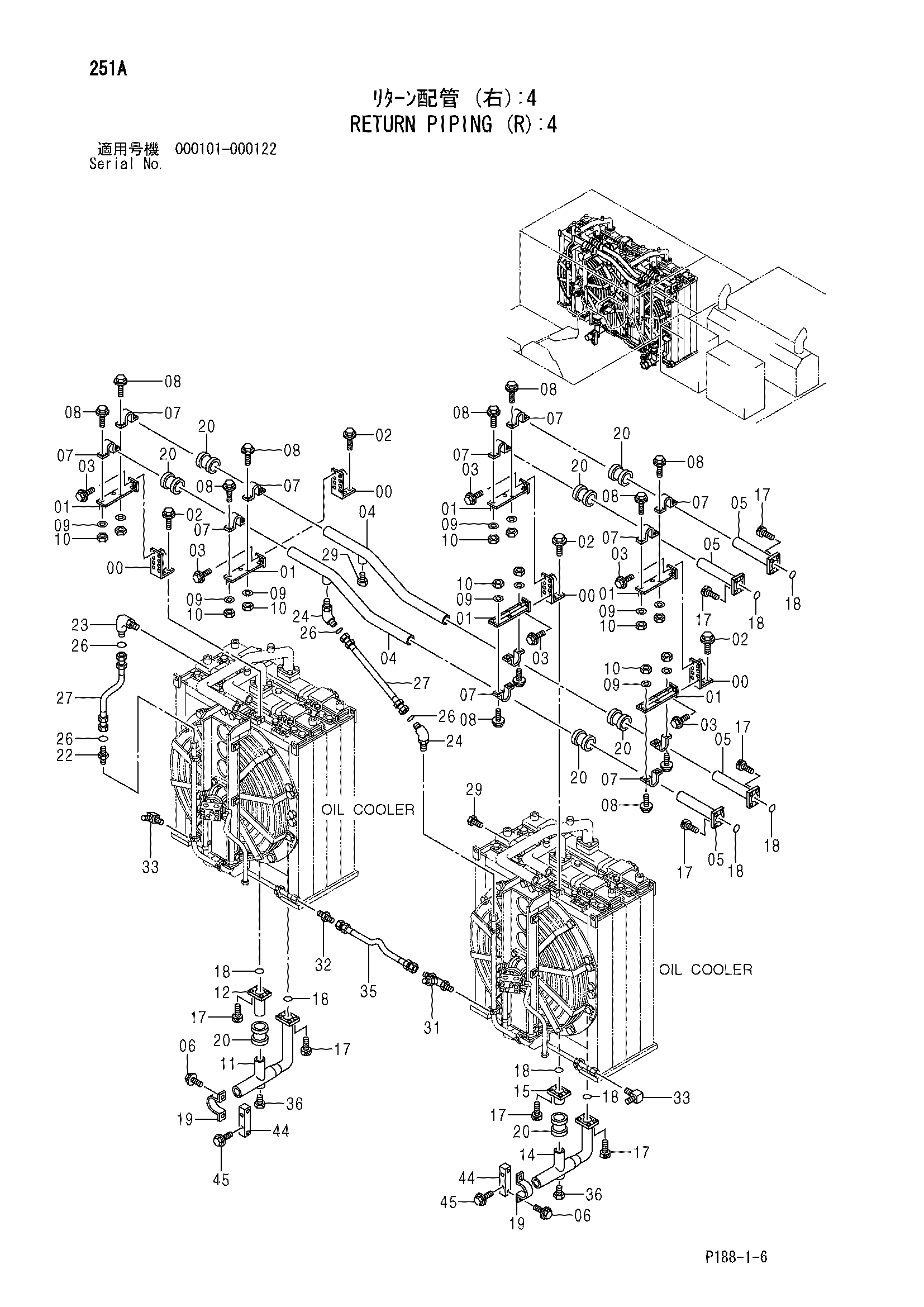

Заводская схема «Обратные трубопроводы (правый): 4» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8081863 | Кронштейн | 4 |
| 01 | 8081862 | Кронштейн | 6 |
| 02 | J031230 | Болт с шайбой | 16 |
| 02 | J281230 замена: J901230 | Болт с шайбой | 16 |
| 03 | J021030 | Болт с шайбой | 24 |
| 03 | J271030 замена: J901030 | Болт с шайбой | 24 |
| 04 | 8078748 | Трубка | 2 |
| 05 | 9754056 | Трубка | 4 |
| 06 | J011025 | Болт с шайбой | 4 |
| 06 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 07 | 4000909 | Хомут трубки | 12 |
| 08 | J011030 | Болт с шайбой | 24 |
| 08 | J271030 замена: J901030 | Болт с шайбой | 24 |
| 09 | A590110 | Плоская шайба | 24 |
| 10 | J950010 | Гайка | 24 |
| 11 | 8078745 | Трубка | 1 |
| 12 | 9754061 | Трубка | 1 |
| 14 | 8078744 | Трубка | 1 |
| 15 | 9754060 | Трубка | 1 |
| 17 | M341440 | Болт с внутренним шестигранником | 32 |
| 18 | 4153541 | Уплотнительное кольцо | 8 |
| 19 | 4000910 | Хомут трубки | 2 |
| 20 | 4071215 | Муфта | 8 |
| 22 | A853188 | Адаптер | 1 |
| 22A | 4506429 | Уплотнительное кольцо | 1 |
| 23 | A853388 | Угловой штуцер | 1 |
| 23A | 4506429 | Уплотнительное кольцо | 1 |
| 24 | A853288 | Угловой штуцер | 2 |
| 24A | 4506429 | Уплотнительное кольцо | 1 |
| 26 | 4187328 | Уплотнительное кольцо | 4 |
| 27 | 4295883 | Шланг | 2 |
| 29 | A885008 | Пробка | 2 |
| 29A | 4506429 | Уплотнительное кольцо | 1 |
| 31 | A852444 | Тройник | 1 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 32 | A852144 | Адаптер | 1 |
| 32A | 4506418 | Уплотнительное кольцо | 1 |
| 33 | A852344 | Угловой штуцер | 2 |
| 33A | 4506418 | Уплотнительное кольцо | 1 |
| 35 | 4305006 | Шланг | 1 |
| 36 | A885002 | Пробка | 2 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 4445948 | Седло винта | 2 |
| 45 | J031030 | Болт с шайбой | 4 |
| 45 | J281030 замена: J901030 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
