Проставка в сборе — HITACHI EX3600-5

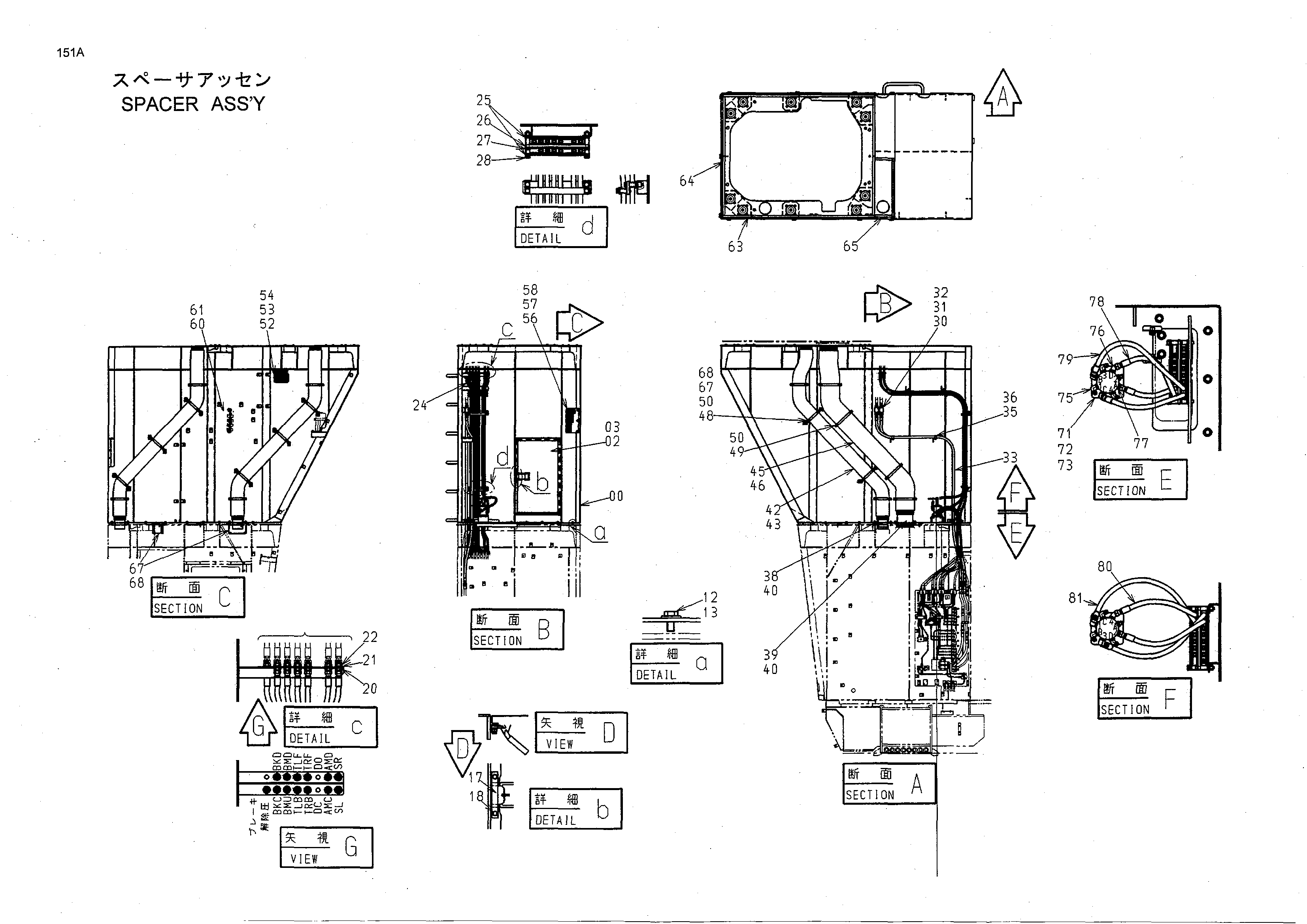

Заводская схема «Проставка в сборе» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4488839 | Дверь | 1 |
| 03 | J010820 | Болт с шайбой | 4 |
| 12 | J921225 | Болт | 34 |
| 13 | 4249324 | Шайба | 34 |
| 17 | 9746777 | Ограничитель | 1 |
| 18 | J010816 | Болт с шайбой | 2 |
| 20 | 4202532 | Адаптер | 13 |
| 21 | A590914 | Пружинная шайба | 13 |
| 22 | 4202531 | Гайка | 13 |
| 24 | 4415478 | Шланг | 9 |
| 25 | 4198619 | Хомут | 10 |
| 26 | 9759439 | Хомут | 5 |
| 27 | J011065 | Болт с шайбой | 10 |
| 28 | J011050 | Болт с шайбой | 10 |
| 30 | 4480086 | Блок | 1 |
| 31 | J011065 | Болт с шайбой | 2 |
| 32 | A852166 | Адаптер | 4 |
| 32A | 4506424 | Уплотнительное кольцо | 1 |
| 33 | 4397330 | Шланг | 2 |
| 35 | 4192035 | Зажим | 6 |
| 36 | J021025 | Болт с шайбой | 6 |
| 38 | 8089408 | Соединение шланг | 3 |
| 39 | 8089409 | Соединение шланг | 1 |
| 40 | J021025 | Болт с шайбой | 8 |
| 42 | 4600590 | Воздушный шланг | 3 |
| 43 | 4245194 | Хомут шланга | 6 |
| 45 | 4600591 | Воздушный шланг | 1 |
| 46 | 4397538 | Хомут шланга | 2 |
| 48 | 4353353 | Хомут | 14 |
| 49 | 4480138 | Хомут | 4 |
| 50 | J011025 | Болт с шайбой | 36 |
| 52 | 4336570 | Фара | 1 |
| 52A | 4326801 | Ленс блок | 1 |
| 52B | 4326802 | Рама | 1 |
| 52C | 4285648 | Лампа | 1 |
| 52D | 4326803 | Прокладка | 1 |
| 52E | 4307026 | Шайба | 1 |
| 52F | 4307027 | Винт | 4 |
| 52G | A590114 | Плоская шайба | 1 |
| 52H | A590914 | Пружинная шайба | 1 |
| 52I | J952014 | Гайка | 1 |
| 53 | 4422175 | Пластина | 1 |
| 54 | J031030 | Болт с шайбой | 2 |
| 56 | 4480085 | Кронштейн | 1 |
| 57 | J021035 | Болт с шайбой | 3 |
| 58 | J460316 | Винт с шайбой | 15 |
| 60 | 4600592 | Жгут проводов | 1 |
| 61 | 4600593 | Проводка | 1 |
| 63 | 4434903 | Резиновая прокладка | 4 |
| 64 | 4434904 | Резиновая прокладка | 5 |
| 65 | 4434905 | Резиновая прокладка | 2 |
| 67 | 9759679 | Кронштейн | 11 |
| 68 | J011025 | Болт с шайбой | 22 |
| 71 | 4413447 | Клапан | 1 |
| 72 | J021240 | Болт с шайбой | 4 |
| 73 | 4351893 | Гаечный ключ | 1 |
| 75 | A852323 | Угловой штуцер | 4 |
| 75A | 957366 | Уплотнительное кольцо | 1 |
| 76 | A852223 | Угловой штуцер | 2 |
| 76A | 957366 | Уплотнительное кольцо | 1 |
| 77 | A852123 | Адаптер | 2 |
| 77A | 957366 | Уплотнительное кольцо | 1 |
| 78 | 4350434 | Шланг | 3 |
| 79 | 4353860 | Шланг | 1 |
| 80 | 4459526 | Шланг | 3 |
| 81 | 4401472 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
