Трубопроводы системы смазки (рукоять)<погрузчик> — HITACHI EX3600-5

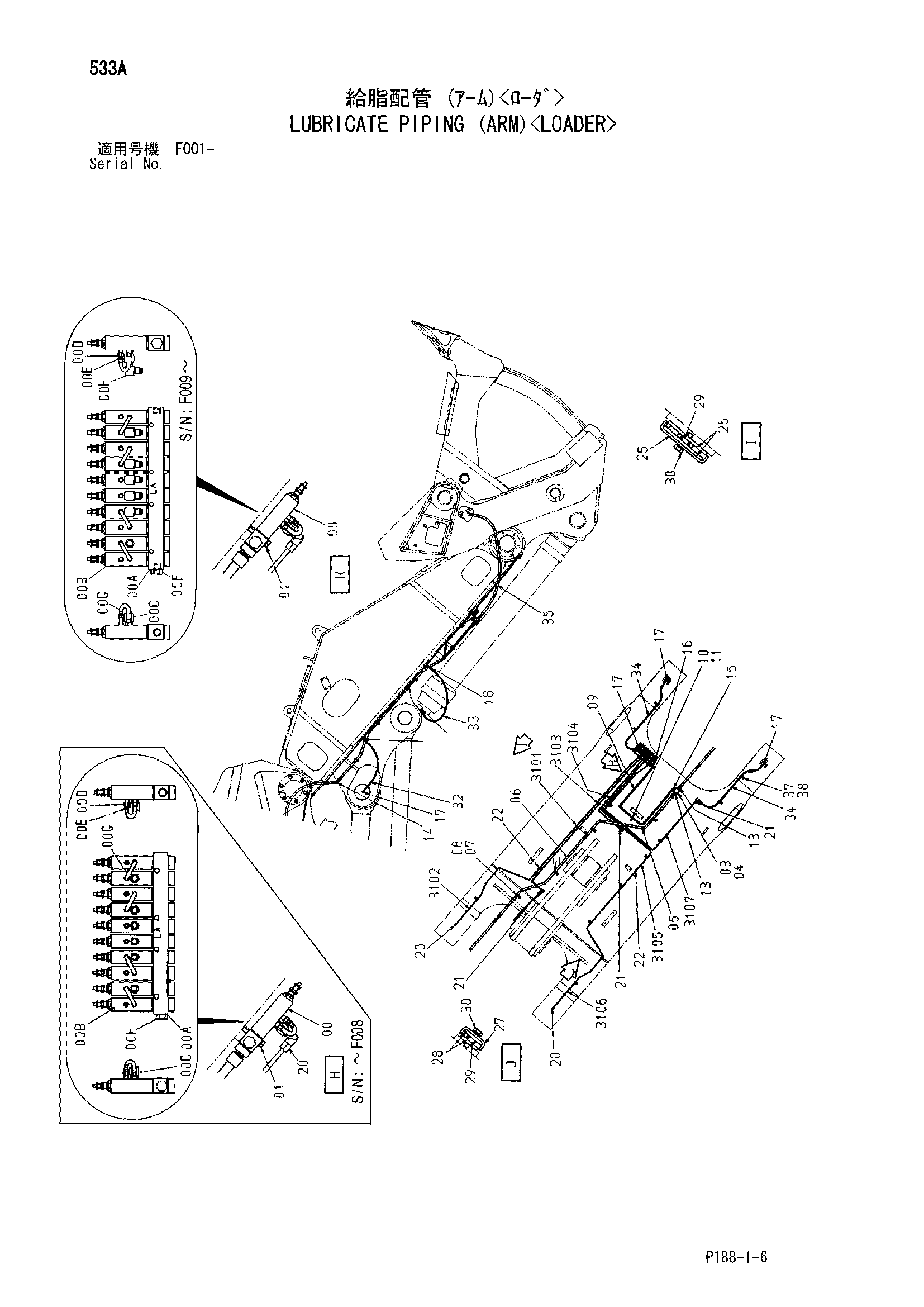

Заводская схема «Трубопроводы системы смазки (рукоять)<погрузчик>» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4439900 | Клапан | 1 |
| 00 | 4606606 | Клапан | 1 |
| 00A | 4273774 | Коллектор | 1 |
| 00B | 4182051 | Клапан | 10 |
| 00C | 4253567 | Адаптер | 6 |
| 00D | 4191349 | Адаптер | 6 |
| 00E | J75481 | Пресс-маслёнка | 6 |
| 00F | A885003 | Пробка | 1 |
| 00F1 | 4509180 | Уплотнительное кольцо | 1 |
| 00G | 4372000 | Трубка | 4 |
| 00H | 4097666 | Угловой штуцер | 5 |
| 01 | J010845 | Болт с шайбой | 4 |
| 01 | J260845 замена: J900845 | Болт с шайбой | 4 |
| 03 | 4353262 | Блок | 1 |
| 04 | J011280 | Болт с шайбой | 2 |
| 04 | J271280 замена: J901280 | Болт с шайбой | 2 |
| 05 | 8080796 | Трубка | 1 |
| 06 | 8080797 | Трубка | 1 |
| 07 | 4053595 | Хомут трубки | 4 |
| 08 | J011255 | Болт с шайбой | 4 |
| 08 | J271255 замена: J901255 | Болт с шайбой | 4 |
| 09 | 8080645 | Трубка | 1 |
| 10 | 4138227 | Хомут трубки | 1 |
| 11 | J011035 | Болт с шайбой | 1 |
| 11 | J271035 замена: J901035 | Болт с шайбой | 1 |
| 13 | 4221278 | Адаптер | 2 |
| 14 | 4190248 | Угловой штуцер | 1 |
| 15 | 4154657 | Угловой штуцер | 1 |
| 16 | A852333 | Угловой штуцер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4154656 | Угловой штуцер | 5 |
| 18 | 4154651 | Адаптер | 3 |
| 20 | 4130175 | Штуцер трубки | 7 |
| 20 | 4097666 | Угловой штуцер | 2 |
| 21 | 4130169 | Штуцер трубки | 3 |
| 21 | 4360981 | Штуцер трубки | 3 |
| 22 | 4130192 | Штуцер трубки | 2 |
| 22 | 4099282 | Адаптер | 2 |
| 25 | 4302749 | Хомут | 1 |
| 26 | 4273721 | Резиновая прокладка | 2 |
| 27 | 4302748 | Хомут | 10 |
| 28 | 4269657 | Резиновая прокладка | 20 |
| 29 | 4302747 | Проставка | 11 |
| 30 | J011035 | Болт с шайбой | 11 |
| 30 | J271035 замена: J901035 | Болт с шайбой | 11 |
| 3101 | 3089804 | Трубка | 1 |
| 3101 | 3099776 | Трубка | 1 |
| 3102 | 3089805 | Трубка | 1 |
| 3102 | 3099777 | Трубка | 1 |
| 3103 | 3089806 | Трубка | 1 |
| 3103 | 3099778 | Трубка | 1 |
| 3104 | 3089807 | Трубка | 1 |
| 3104 | 3099779 | Трубка | 1 |
| 3105 | 4439999 | Трубка | 1 |
| 3105 | 4608109 | Трубка | 1 |
| 3106 | 3089808 | Трубка | 1 |
| 3106 | 3099780 | Трубка | 1 |
| 3107 | 3089809 | Трубка | 1 |
| 3107 | 3099781 | Трубка | 1 |
| 32 | 4210315 | Шланг | 1 |
| 33 | 4249352 | Шланг | 1 |
| 34 | 4282408 | Шланг | 2 |
| 35 | 4358924 | Шланг | 1 |
| 37 | 4190277 | Зажим | 4 |
| 38 | J011020 | Болт с шайбой | 4 |
| 38 | J271020 замена: J901020 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
