Пилотные гидролинии (центральный): 3-1 — HITACHI EX3600-5

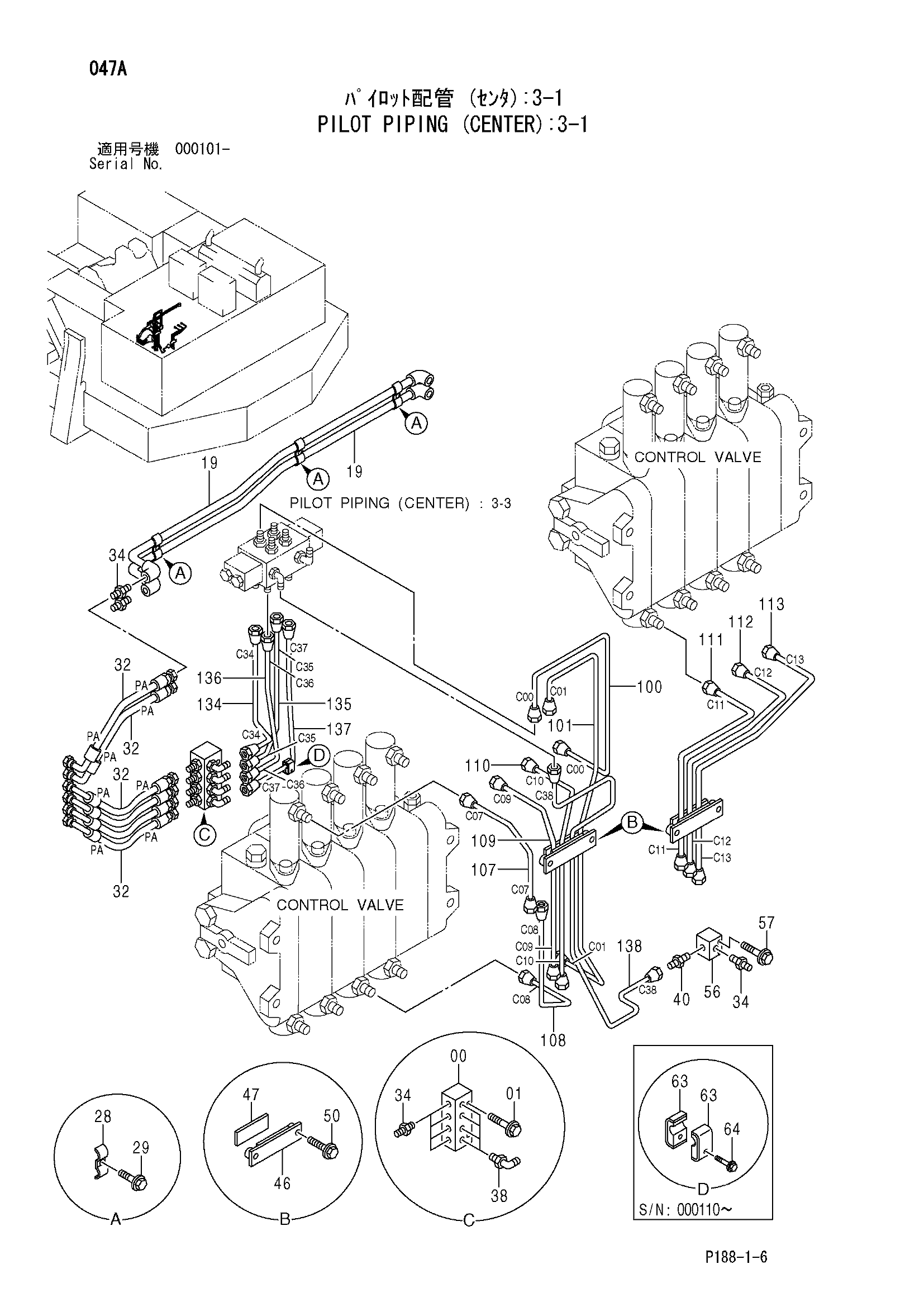

Заводская схема «Пилотные гидролинии (центральный): 3-1» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4433256 | Коллектор | 1 |
| 01 | J011065 | Болт с шайбой | 2 |
| 01 | J271065 замена: J901065 | Болт с шайбой | 2 |
| 19 | 9754160 | Трубка | 2 |
| 28 | 4001156 | Хомут трубки | 3 |
| 29 | J011035 | Болт с шайбой | 3 |
| 29 | J271035 замена: J901035 | Болт с шайбой | 3 |
| 32 | 4317863 | Шланг (PA) | 6 |
| 34 | A852133 | Адаптер | 7 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4344046 | Угловой штуцер | 4 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 4344020 | Адаптер | 1 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | 9743906 | Хомут | 2 |
| 47 | 4344541 | Резиновая прокладка | 2 |
| 50 | J011040 | Болт с шайбой | 4 |
| 50 | J271040 замена: J901040 | Болт с шайбой | 4 |
| 56 | 4435860 | Блок | 1 |
| 57 | J011065 | Болт с шайбой | 2 |
| 57 | J271065 замена: J901065 | Болт с шайбой | 2 |
| 63 | 4367706 | Хомут | 2 |
| 64 | J010630 | Болт с шайбой | 1 |
| 64 | J260630 замена: J900630 | Болт с шайбой | 1 |
| 100 | 4433707 | Трубка (C00) | 1 |
| 101 | 4433708 | Трубка (C01) | 1 |
| 107 | 4433711 | Трубка (C07) | 1 |
| 108 | 4433712 | Трубка (C08) | 1 |
| 109 | 4433713 | Трубка (C09) | 1 |
| 110 | 4433714 | Трубка (C10) | 1 |
| 111 | 4433715 | Трубка (C11) | 1 |
| 112 | 4433716 | Трубка (C12) | 1 |
| 113 | 4433717 | Трубка (C13) | 1 |
| 134 | 4438239 | Трубка (C34) | 1 |
| 135 | 4438240 | Трубка (C35) | 1 |
| 136 | 4438241 | Трубка (C36) | 1 |
| 137 | 4438242 | Трубка (C37) | 1 |
| 138 | 3088679 | Трубка (C38) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
