Кондиционер. гидравлические трубопроводы — HITACHI EX3600-5

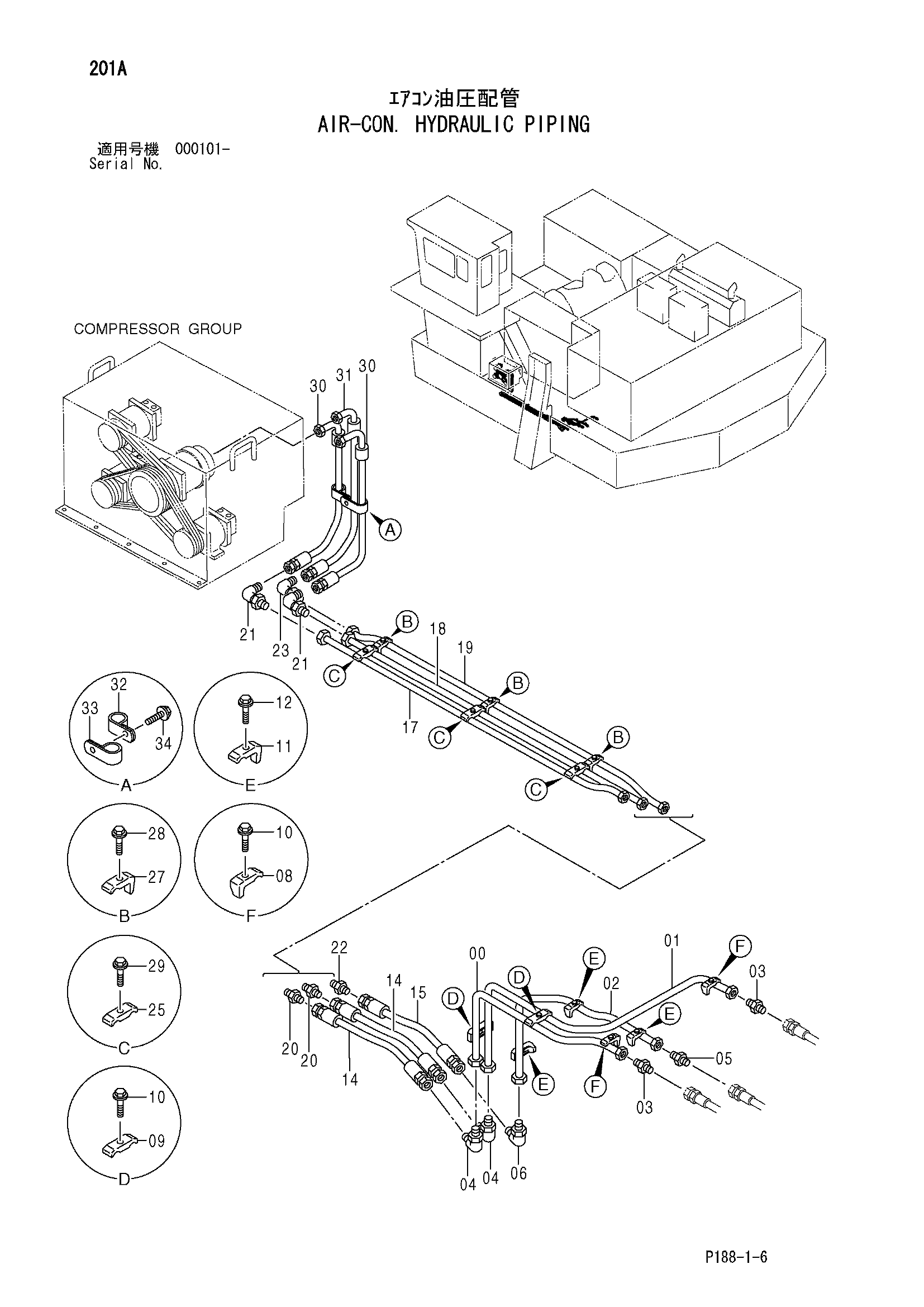

Заводская схема «Кондиционер. гидравлические трубопроводы» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9754315 | Трубка | 1 |
| 01 | 8079269 | Трубка | 1 |
| 02 | 8079270 | Трубка | 1 |
| 03 | A852166 | Адаптер | 2 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | A852366 | Угловой штуцер | 2 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | A852144 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A852344 | Угловой штуцер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4053595 | Хомут трубки | 2 |
| 09 | 4053596 | Хомут трубки | 2 |
| 10 | J011255 | Болт с шайбой | 4 |
| 10 | J271255 замена: J901255 | Болт с шайбой | 4 |
| 11 | 4053594 | Хомут трубки | 3 |
| 12 | J011050 | Болт с шайбой | 3 |
| 12 | J271050 замена: J901050 | Болт с шайбой | 3 |
| 14 | 4403183 | Шланг | 2 |
| 15 | 4305005 | Шланг | 1 |
| 17 | 9754316 | Трубка | 1 |
| 18 | 9754317 | Трубка | 1 |
| 19 | 9754318 | Трубка | 1 |
| 20 | A852166 | Адаптер | 2 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | A852366 | Угловой штуцер | 2 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | A852144 | Адаптер | 1 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | A852344 | Угловой штуцер | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4053596 | Хомут трубки | 3 |
| 27 | 4053594 | Хомут трубки | 3 |
| 28 | J011050 | Болт с шайбой | 3 |
| 28 | J271050 замена: J901050 | Болт с шайбой | 3 |
| 29 | J011255 | Болт с шайбой | 3 |
| 29 | J271255 замена: J901255 | Болт с шайбой | 3 |
| 30 | 4432873 | Шланг | 2 |
| 31 | 4313153 | Шланг | 1 |
| 32 | 4192035 | Зажим | 1 |
| 33 | 4190291 | Зажим | 1 |
| 34 | J011030 | Болт с шайбой | 1 |
| 34 | J271030 замена: J901030 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
