Впускной и выпускной устройство — HITACHI EX3600-5

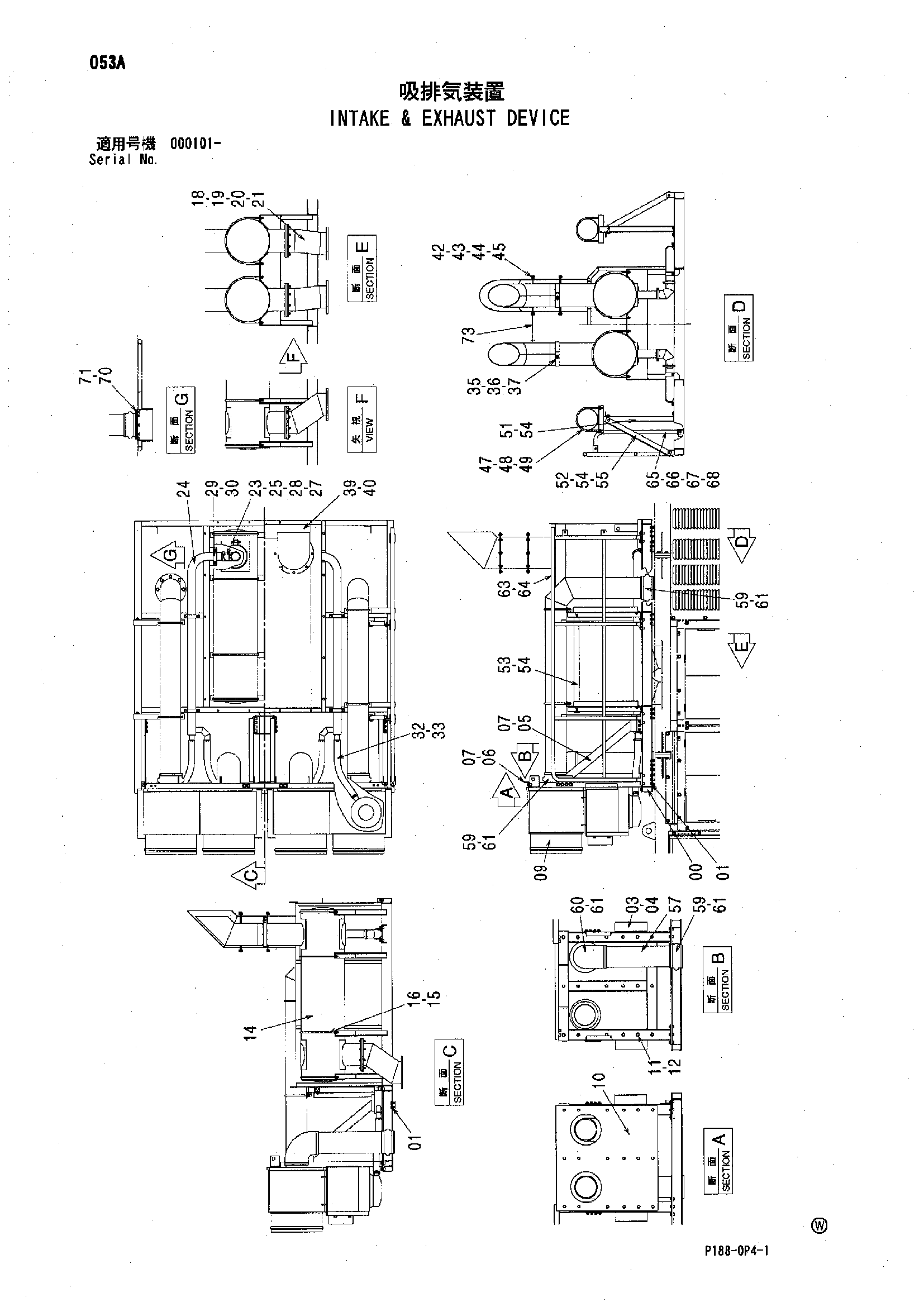

Заводская схема «Впускной и выпускной устройство» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6023551 | Кронштейн | 1 |
| 01 | J281230 | Болт с шайбой | 40 |
| 01A | J901230 | Болт | 1 |
| 01B | 4249324 | Шайба | 1 |
| 03 | 7047872 | Опора | 2 |
| 04 | J271240 | Болт с шайбой | 24 |
| 04A | J901240 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | 8099558 | Стойка | 4 |
| 06 | 4641449 | Кронштейн | 1 |
| 07 | J281240 | Болт с шайбой | 36 |
| 07A | J901240 | Болт | 1 |
| 07B | 4249324 | Шайба | 1 |
| 09 | 4423341 | Фильтр воздушный | 2 |
| 10 | 3092969 | Крышка | 2 |
| 11 | 4305422 | Болт | 36 |
| 12 | A590116 | Плоская шайба | 36 |
| 14 | 4440799 | Глушитель | 2 |
| 15 | 4632519 | U-образный болт | 8 |
| 16 | M520012 | Гайка | 32 |
| 18 | 7047814 | Трубка | 2 |
| 19 | 4633050 | Прокладка | 2 |
| 20 | J901050 | Болт | 16 |
| 21 | M520010 | Гайка | 32 |
| 23 | 8100003 | Трубка | 2 |
| 24 | 8100004 | Трубка | 2 |
| 25 | 4632588 | Лента | 4 |
| 27 | M520807 | Гайка | 8 |
| 28 | J900825 | Болт | 4 |
| 29 | 4000909 | Хомут трубки | 6 |
| 30 | J271035 | Болт с шайбой | 12 |
| 30A | J901035 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 32 | 4371896 | Шланг | 4 |
| 33 | 4504199 | Хомут шланга | 8 |
| 35 | 7047885 | Выпускная труба | 2 |
| 36 | J901265 | Болт | 2 |
| 37 | M520012 | Гайка | 4 |
| 39 | 6023608 | Крышка | 1 |
| 40 | J271030 | Болт с шайбой | 18 |
| 40A | J901030 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 42 | 9764131 | Крышка | 2 |
| 43 | 8100005 | Крышка | 2 |
| 44 | J271025 | Болт с шайбой | 32 |
| 44A | J901025 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 45 | M520010 | Гайка | 32 |
| 47 | 8100002 | Трубка | 2 |
| 48 | 4431310 | U-образный болт | 4 |
| 49 | J950012 | Гайка | 16 |
| 51 | 8100006 | Кронштейн | 4 |
| 52 | 4633809 | Стойка | 4 |
| 53 | 4633810 | Стойка | 2 |
| 54 | J271030 | Болт с шайбой | 20 |
| 54A | J901030 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
| 55 | J950010 | Гайка | 4 |
| 57 | 9753901 | Трубка | 2 |
| 59 | 4348920 | Резиновый шланг | 6 |
| 60 | 4430766 | Резиновый шланг | 2 |
| 61 | 4282501 | Хомут шланга | 16 |
| 63 | 7047442 | Поручень | 1 |
| 64 | J271240 | Болт с шайбой | 8 |
| 64A | J901240 | Болт | 1 |
| 64B | J222012 | Шайба | 1 |
| 65 | 9744411 | Трубка | 2 |
| 66 | J921240 | Болт | 4 |
| 67 | 449490 | Плоская шайба | 8 |
| 68 | J950012 | Гайка | 8 |
| 70 | 9765351 | Фланец | 1 |
| 71 | J271230 | Болт с шайбой | 8 |
| 71A | J901230 | Болт | 1 |
| 71B | J222012 | Шайба | 1 |
| 73 | 4648545 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
