Топливный фильтр трубопроводы — HITACHI EX3600-5

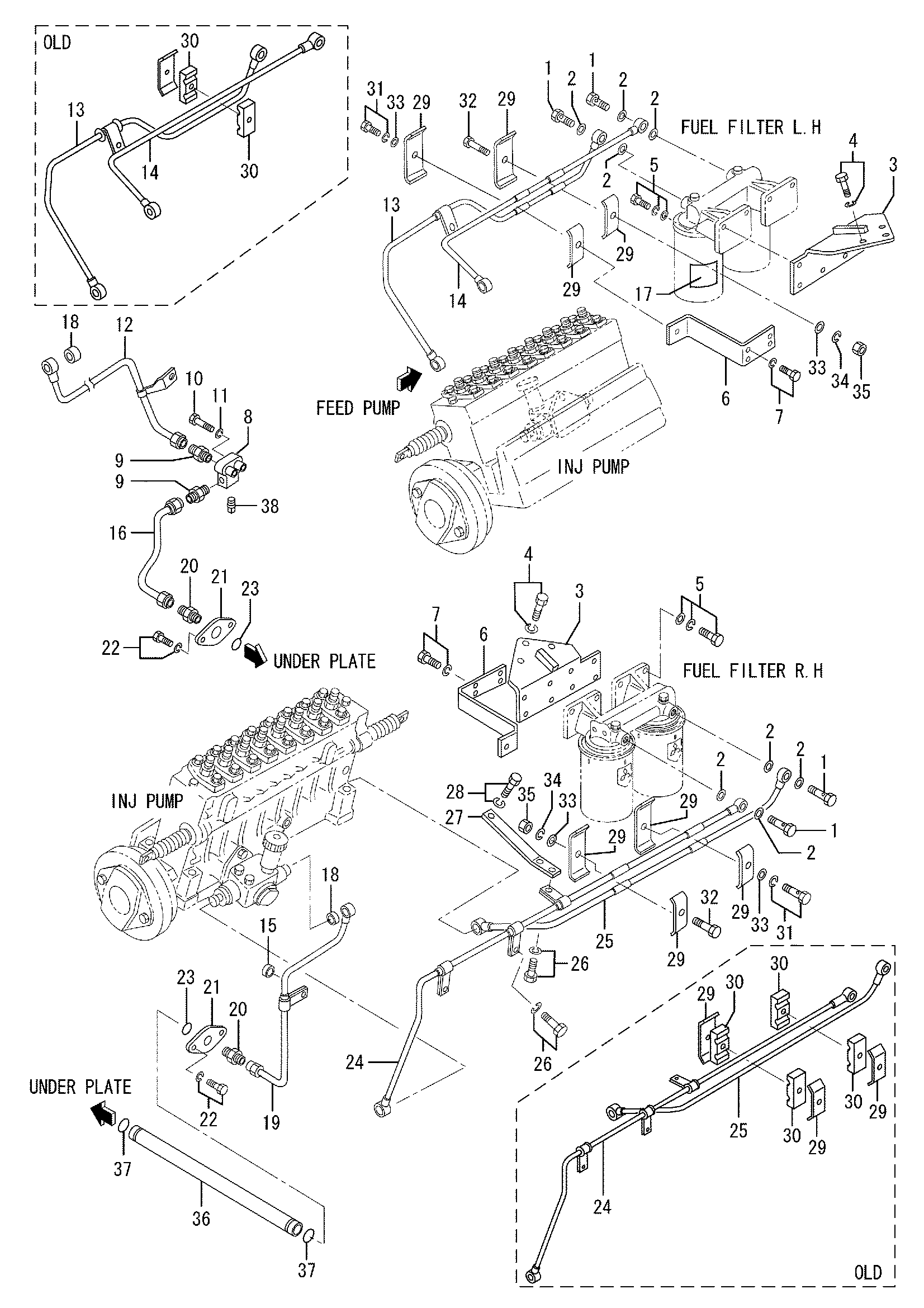

Заводская схема «Топливный фильтр трубопроводы» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | HF461014000 | Болт, проушина | 4 |
| 2 | H0594601401 | Шайба, сеалинг | 8 |
| 3 | H3776220400 | Кронштейн, топливный фильтр | 2 |
| 4 | HF180512030 | Болт, W/шайба | 6 |
| 5 | HF182510025 | Болт, W/шайба | 8 |
| 6 | H3776210300 | Стойка, трубка | 2 |
| 6 | H3776220300 | Стойка, трубка | 2 |
| 7 | HF180510020 | Болт, W/шайба | 4 |
| 8 | H3776200501 | Разъём | 1 |
| 8 | H3776200502 | Разъём | 1 |
| 8 | H3776200501 | Разъём | 1 |
| 9 | HF454010000 | Разъём | 2 |
| 10 | HF103512090 | Болт | 2 |
| 11 | HF251512000 | Пружинная шайба | 2 |
| 12 | H3786221100 | Трубка, топливный | 1 |
| 12 | H3786231100 | Трубка, топливный | 1 |
| 13 | H3786231200 | Трубка, топливный | 1 |
| 13 | H3786241200 | Трубка, топливный | 1 |
| 13 | H3786251200 | Трубка, топливный левый | 1 |
| 14 | H3786221300 | Трубка, топливный | 1 |
| 14 | H3786231300 | Трубка, топливный левый | 1 |
| 15 | H3773601500 | Проставка | 1 |
| 16 | H3786208200 | Трубка, топливный | 1 |
| 17 | H3256200800 | Табличка, предупреждение | 1 |
| 18 | H3756103700 | Проставка | 2 |
| 19 | H3786208300 | Трубка, топливный | 1 |
| 19 | H3786218300 | Трубка, топливный | 1 |
| 20 | HF454010000 | Разъём | 2 |
| 21 | H3786208600 | Фланец | 2 |
| 22 | HF180512030 | Болт, W/шайба | 4 |
| 23 | HF315004000 | Уплотнительное кольцо | 2 |
| 24 | H3786221600 | Трубка, топливный | 1 |
| 24 | H3786231600 | Трубка, топливный | 1 |
| 24 | H3786241600 | Трубка, топливный | 1 |
| 25 | H3786221700 | Трубка, топливный | 1 |
| 25 | H3786231700 | Трубка, топливный | 1 |
| 26 | HF180510016 | Болт, W/шайба | 4 |
| 27 | H3786204200 | Стойка, топливный трубка | 1 |
| 27 | H3786214200 | Стойка, топливный трубка | 1 |
| 28 | HF180512025 | Болт, W/шайба | 1 |
| 29 | H3726101700 | Хомут | 6 |
| 29 | H3726101700 | Хомут | 8 |
| 30 | H3726101800 | Сиденье | 8 |
| 31 | HF180510030 | Болт, W/шайба | 2 |
| 32 | HF103510035 | Болт | 2 |
| 33 | HF250010000 | Шайба, плаин | 6 |
| 34 | HF251510000 | Пружинная шайба | 2 |
| 35 | HF230010000 | Гайка | 2 |
| 36 | H3786208100 | Трубка, топливный | 1 |
| 37 | HF315002200 | Уплотнительное кольцо | 2 |
| 38 | HF500626000 | Пробка, таперед | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
