Клапан мекханисм и коромысло крышка — HITACHI EX3600-5

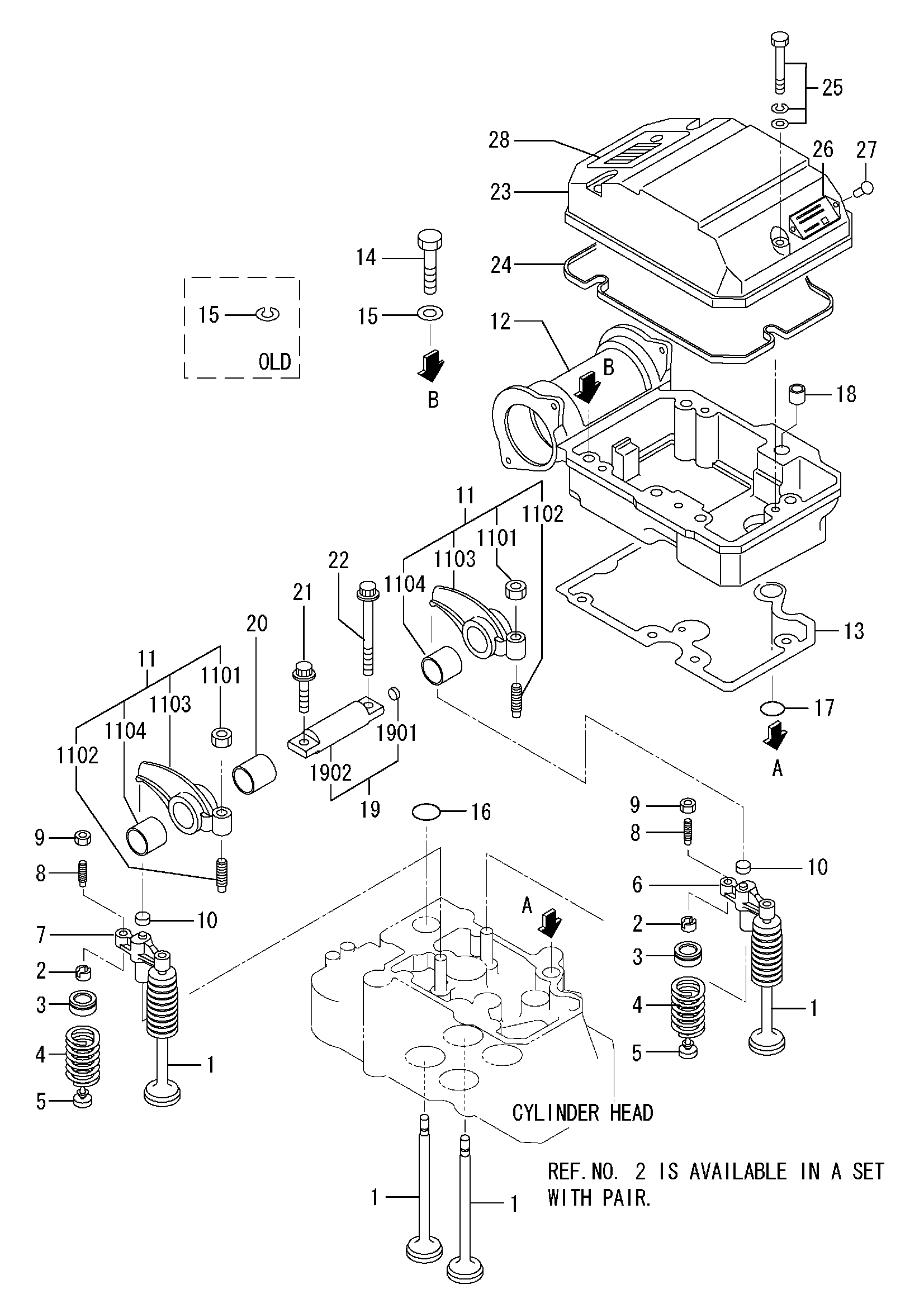

Заводская схема «Клапан мекханисм и коромысло крышка» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	H3750430200	Клапан	64
2	H3250400400	Коттер	28
3	H3750400300	Ротатор	64
4	H3750410400	Пружина, клапан	64
5	H3350410300	Уплотнение, клапан стем	64
6	H3750413100	Бридге, выпускной	16
6	H3750423100	Бридге, выпускной	16
6	H3750403400	Бридге, выпускной	16
7	H3750413200	Бридге, впускной	16
7	H3750403500	Бридге, впускной	16
8	H3710413300	Винт, регулировочный	32
9	HF230510000	Гайка	32
10	H3000424302	Колпачок	32
11	H3750412020	Коромысло в сборе	32
11	H3750422020	Коромысло в сборе	32
11-01	HF230512000	Гайка	32
11-02	H3710402800	Винт, регулировочный	32
11-04	H3750432500	Втулка, коромысло	32
12	H3750431100	Корпус, коромысло	16
12	H3750441100	Корпус, коромысло	16
12	H3750451100	Корпус, коромысло	16
13	H3750421200	Манжета, коромысло корпус	16
13	H3750431200	Манжета, коромысло корпус	16
14	HF103512085	Болт	80
15	HF251512000	Пружинная шайба	80
15	H3752507900	Шайба	80
15	H3752507901	Шайба	80
16	HF315304000	Уплотнительное кольцо	16
16	H3750402300	Уплотнительное кольцо	16
17	H0550710200	Уплотнительное кольцо	16
18	H3750101501	Палец, довел	16
19	H3750444010	Вал в сборе, коромысло	16
19	H3750454010	Вал в сборе, коромысло	16
19-01	H0482621000	Колпачок, сеалинг	16
20	H3750404201	Проставка	16
21	HMH000854	Болт, фланец	16
22	H3750414600	Болт, фланец	16
23	H3750416100	Крышка, коромысло	16
23	H3750426100	Крышка, коромысло	16
24	H3750411900	Уплотнительное кольцо, коромысло крышка	16
25	HF182510065	Болт, W/шайба	48
27	H0066504064	Ривет, винт	2
28	H3749300300	Пластина, предупреждение	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
