Каталог запчастей HITACHI
Прибор(деталь-1) — HITACHI EX3600-5

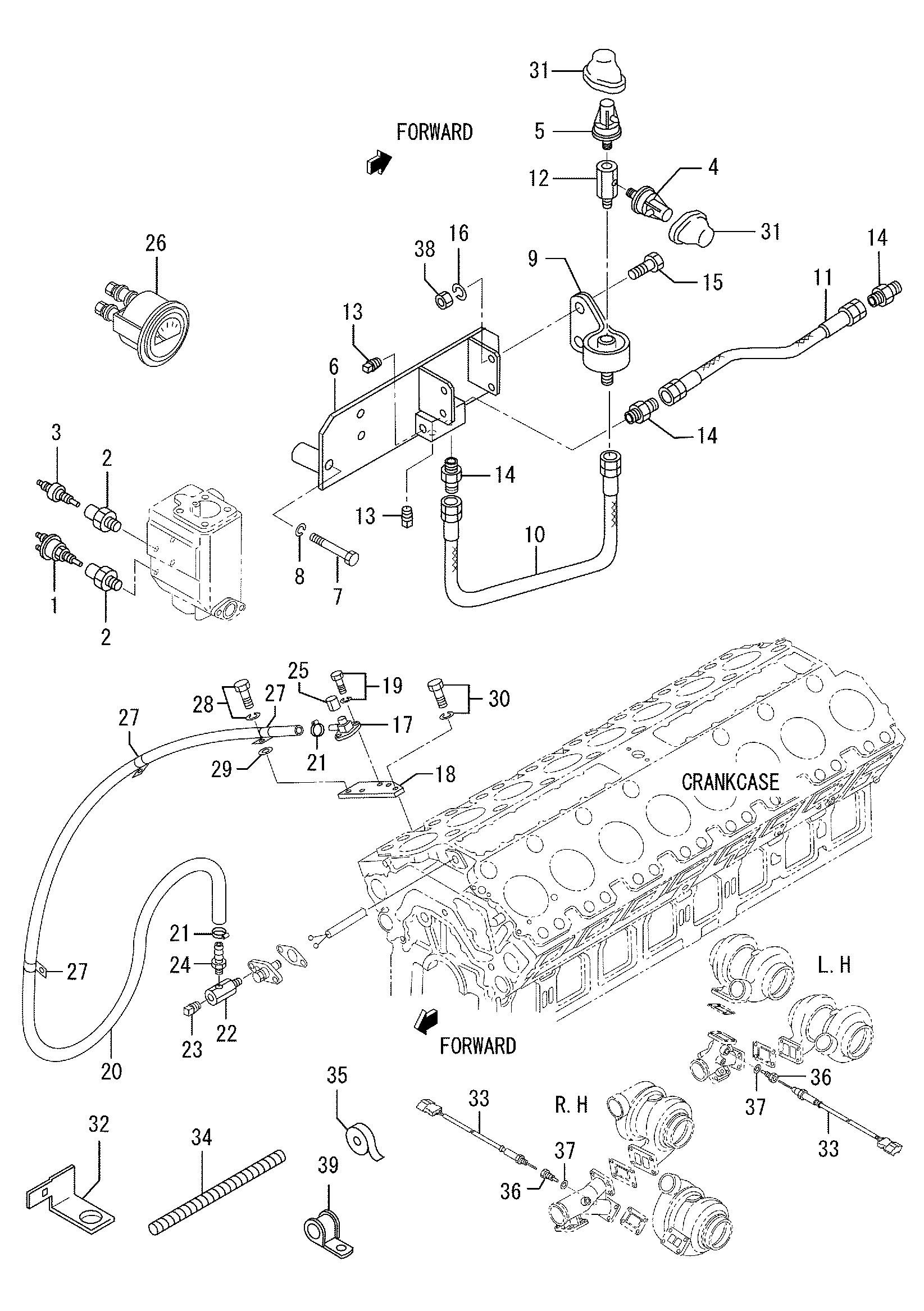

Заводская схема «Прибор(деталь-1)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H0444234500 | Выключатель, термостатический | 1 |
| 1 | H3754704100 | Выключатель, термостатический | 1 |
| 2 | H4560042901 | Разъём | 2 |
| 3 | H3789200300 | Блок, водяной | 1 |
| 4 | H0444225201 | Выключатель, давление | 1 |
| 4 | H0444227700 | Выключатель, давление | 1 |
| 4 | H0444245400 | Выключатель, давление | 1 |
| 5 | H0444225901 | Выключатель, давление | 1 |
| 5 | H0444228500 | Выключатель, давление | 1 |
| 5 | H0444245700 | Выключатель, давление | 1 |
| 6 | H4752040701 | Кронштейн | 1 |
| 7 | HF103512070 | Болт | 2 |
| 8 | HF251512000 | Пружинная шайба | 2 |
| 9 | H3123655100 | Крепление, масляный пресс блок | 1 |
| 10 | H4595104024 | Трубка, флексибле | 1 |
| 11 | H4595104034 | Трубка, флексибле | 1 |
| 12 | H4568950401 | Разъём | 1 |
| 13 | HF500610000 | Пробка, таперед | 2 |
| 14 | HF454006300 | Разъём | 3 |
| 15 | HF103510016 | Болт | 2 |
| 16 | HF251510000 | Пружинная шайба | 2 |
| 17 | HMC885208 | Датчик, боост | 1 |
| 18 | H3789200100 | Пластина, боост датчик | 1 |
| 18 | H3789210100 | Пластина, боост датчик | 1 |
| 19 | HF180506014 | Болт, W/шайба | 2 |
| 20 | HF401006100 | Шланг, резиновый | 1 |
| 20 | H3789001600 | Шланг, резиновый | 1 |
| 21 | H0531750160 | Хомут | 2 |
| 21 | H0531750161 | Хомут | 2 |
| 22 | H4568950401 | Разъём | 1 |
| 23 | HF500610000 | Пробка, таперед | 1 |
| 24 | H4730206300 | Ниппель | 1 |
| 25 | H3759200100 | Разъём | 1 |
| 25 | H3759210100 | Разъём | 1 |
| 26 | H3789200400 | Измеритель, водяной | 1 |
| 27 | H0531741200 | Зажим | 3 |
| 28 | HF180510016 | Болт, W/шайба | 1 |
| 29 | HF250010000 | Шайба, плаин | 1 |
| 30 | HF180510020 | Болт, W/шайба | 2 |
| 31 | H0439000800 | Резиновый, боот | 2 |
| 32 | H3789200600 | Стойка | 6 |
| 33 | H3789201100 | Датчик, EXH GAS | 2 |
| 34 | H3789201300 | Трубка, корругате | 2 |
| 35 | H3789201400 | Лента, винйл | 1 |
| 36 | H3789201200 | Разъём, EXH | 2 |
| 37 | HF420227000 | Прокладка | 2 |
| 37 | H4123203900 | Прокладка | 2 |
| 38 | HF230010000 | Гайка | 2 |
| 39 | H0531740800 | Хомут | 5 |
| 39 | HMH020430 | Хомут | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
