Миссион-коолер трубопроводы — HITACHI EX3600-5

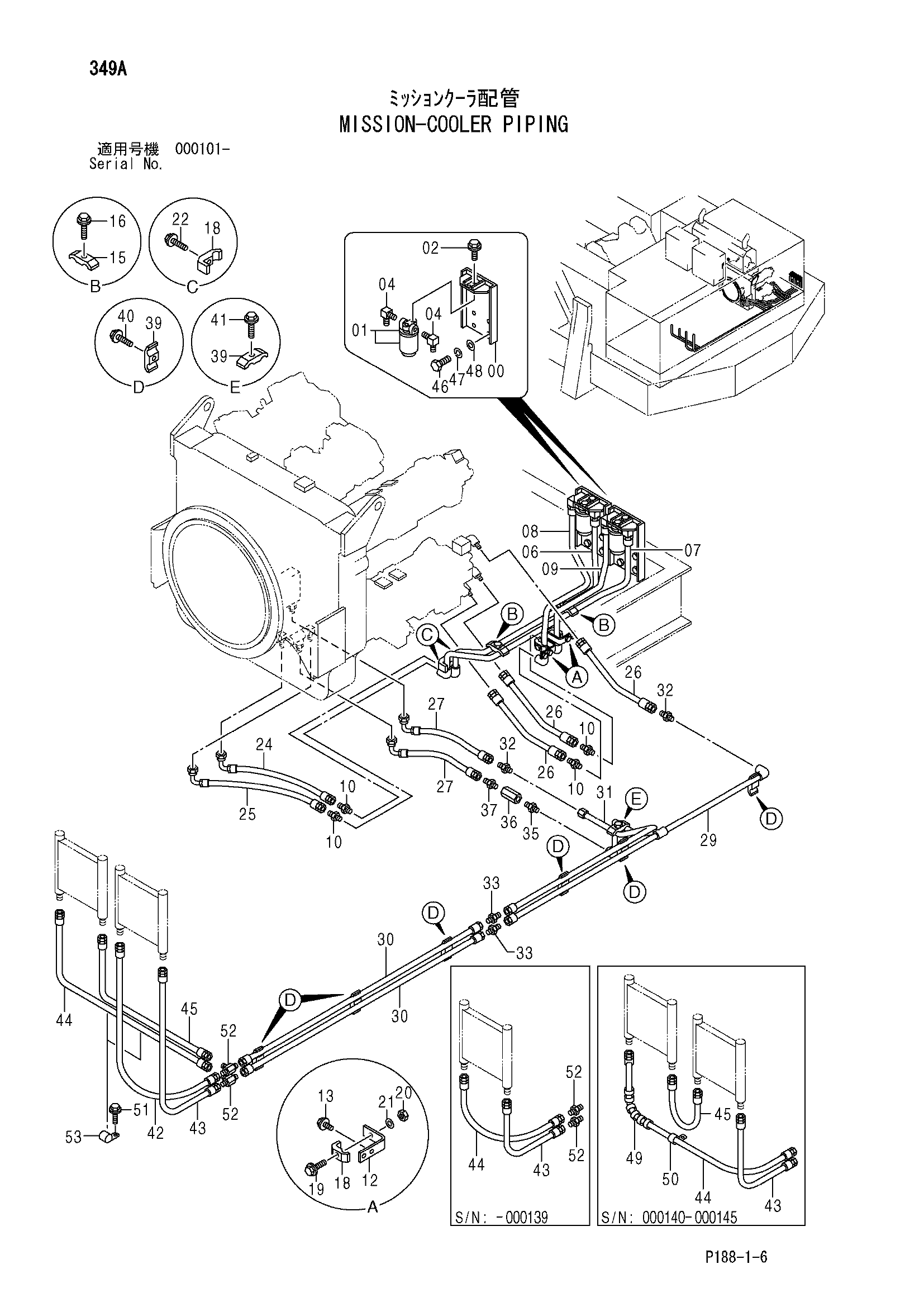

Заводская схема «Миссион-коолер трубопроводы» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8080998 | Кронштейн | 2 |
| 01 | 4348786 | Масляный фильтр | 2 |
| 01A | 4252563 | Фильтрующий элемент | 1 |
| 02 | J011020 | Болт с шайбой | 4 |
| 02 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 04 | 4156433 | Угловой штуцер | 4 |
| 06 | 8080965 | Трубка | 1 |
| 07 | 8080966 | Трубка | 1 |
| 08 | 8080971 | Трубка | 1 |
| 09 | 8080977 | Трубка | 1 |
| 10 | 4086752 | Адаптер | 4 |
| 12 | 4440947 | Кронштейн | 2 |
| 13 | J021230 | Болт с шайбой | 4 |
| 13 | J271230 замена: J901230 | Болт с шайбой | 4 |
| 15 | 4053596 | Хомут трубки | 2 |
| 16 | J011255 | Болт с шайбой | 2 |
| 16 | J271255 замена: J901255 | Болт с шайбой | 2 |
| 18 | 4053595 | Хомут трубки | 4 |
| 19 | J011265 | Болт с шайбой | 2 |
| 19 | J271265 замена: J901265 | Болт с шайбой | 2 |
| 20 | J950012 | Гайка | 2 |
| 21 | A590112 | Плоская шайба | 2 |
| 22 | J011255 | Болт с шайбой | 2 |
| 22 | J271255 замена: J901255 | Болт с шайбой | 2 |
| 24 | 4440970 замена: 4485188 | Шланг | 1 |
| 24 | 4485188 | Шланг | 1 |
| 25 | 4440969 замена: 4485186 | Шланг | 1 |
| 25 | 4485186 | Шланг | 1 |
| 26 | 4440966 замена: 4485138 | Шланг | 3 |
| 26 | 4485138 | Шланг | 3 |
| 27 | 4440968 замена: 4485185 | Шланг | 2 |
| 27 | 4485185 | Шланг | 2 |
| 29 | 8080986 | Трубка | 1 |
| 30 | 8079210 | Трубка | 2 |
| 31 | 8080988 | Трубка | 1 |
| 32 | 4086752 | Адаптер | 2 |
| 33 | 4178021 | Адаптер | 2 |
| 35 | 94-1904 | Адаптер | 1 |
| 36 | 4110976 | Обратный клапан | 1 |
| 37 | 94-1305 | Адаптер | 1 |
| 39 | 4053596 | Хомут трубки | 7 |
| 40 | J011255 | Болт с шайбой | 6 |
| 40 | J271255 замена: J901255 | Болт с шайбой | 6 |
| 41 | J011260 | Болт с шайбой | 1 |
| 41 | J271260 замена: J901260 | Болт с шайбой | 1 |
| 42 | 4642453 | Шланг | 1 |
| 43 | 4433383 замена: 4485172 | Шланг | 1 |
| 43 | 4485172 | Шланг | 1 |
| 44 | 4440964 замена: 4485173 | Шланг | 1 |
| 44 | 4485173 | Шланг | 1 |
| 44 | 4636411 | Шланг | 1 |
| 44 | 4641949 | Шланг | 1 |
| 45 | 4636410 | Шланг | 1 |
| 45 | 4641946 | Шланг | 1 |
| 46 | J901230 | Болт | 8 |
| 47 | A590912 | Пружинная шайба | 8 |
| 48 | 449490 | Шайба | 8 |
| 49 | 4044420 | Защитный кожух | 2 |
| 50 | 4190263 | Зажим | 1 |
| 51 | J271025 | Болт с шайбой | 2 |
| 51A | J901025 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 52 | 4187021 | Адаптер | 2 |
| 52 | 4642533 | Адаптер | 2 |
| 53 | 4190263 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
