Реле короб — HITACHI EX3600-5

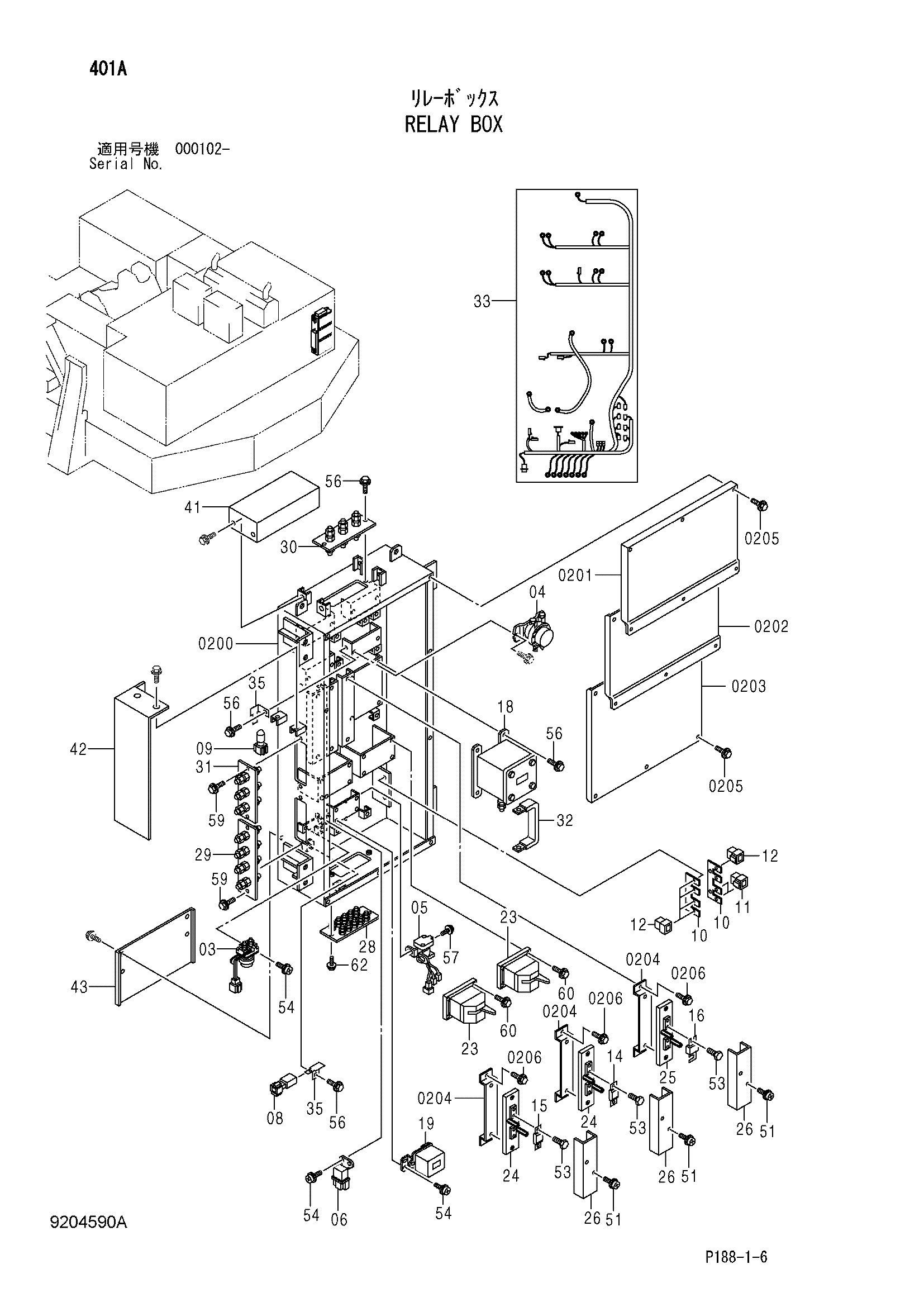

Заводская схема «Реле короб» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
0200	6020293	Короб реле	1
0201	3092757	Крышка	1
0202	8085075	Крышка	1
0203	8085076	Крышка	1
0204	4456843	Кронштейн	3
0205	J021025	Болт с шайбой	12
0205	J271025 замена: J901025	Болт с шайбой	12
0206	J021020	Болт с шайбой	6
0206	J271020 замена: J901020	Болт с шайбой	6
03	4287277	Реле	1
04	4398041	Реле аккумулятор	4
05	4279835	Реле защитный	1
06	4352729	Реле	1
08	4339917	Диод	2
09	4413141	Диод	5
10	4454856	Кронштейн	2
11	4315323	Фусибле-линк	2
12	4315324	Фусибле-линк	5
14	4453535	Предохранитель (300A)	1
15	4447271	Предохранитель (250A)	1
16	4447287	Предохранитель (800A)	1
18	4442038	Реле	1
19	4435233	Реле	1
23	9211594	Выключатель аккумулятор	2
24	4459120	Держатель предохранитель	2
25	4459119	Держатель предохранитель	1
26	4459109	Крышка	3
28	4459094	Разъём плата	1
29	4459105	Разъём плата	1
30	4459107 замена: 4676532	Разъём плата	1
30	4676532	Разъём плата	1
31	4459106	Разъём плата	1
32	4459138	Штанга	1
33	4459285	Жгут проводов	1
35	4257159	Кронштейн	7
41	4463038	Крышка	1
42	3093499	Крышка	1
43	4463037	Крышка	1
51	J460512	Винт с шайбой	6
53	J900820	Болт	6
54	J450620	Винт с шайбой	6
56	J011025	Болт с шайбой	6
56	J271025 замена: J901025	Болт с шайбой	6
57	J010820	Болт с шайбой	2
57	J260820 замена: J900820	Болт с шайбой	2
59	J011035	Болт с шайбой	4
59	J271035 замена: J901035	Болт с шайбой	4
60	J011030	Болт с шайбой	8
60	J271030 замена: J901030	Болт с шайбой	8
62	J010825	Болт с шайбой	10
62	J260825 замена: J900825	Болт с шайбой	10

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
