Двигатель — HITACHI EX3600-5

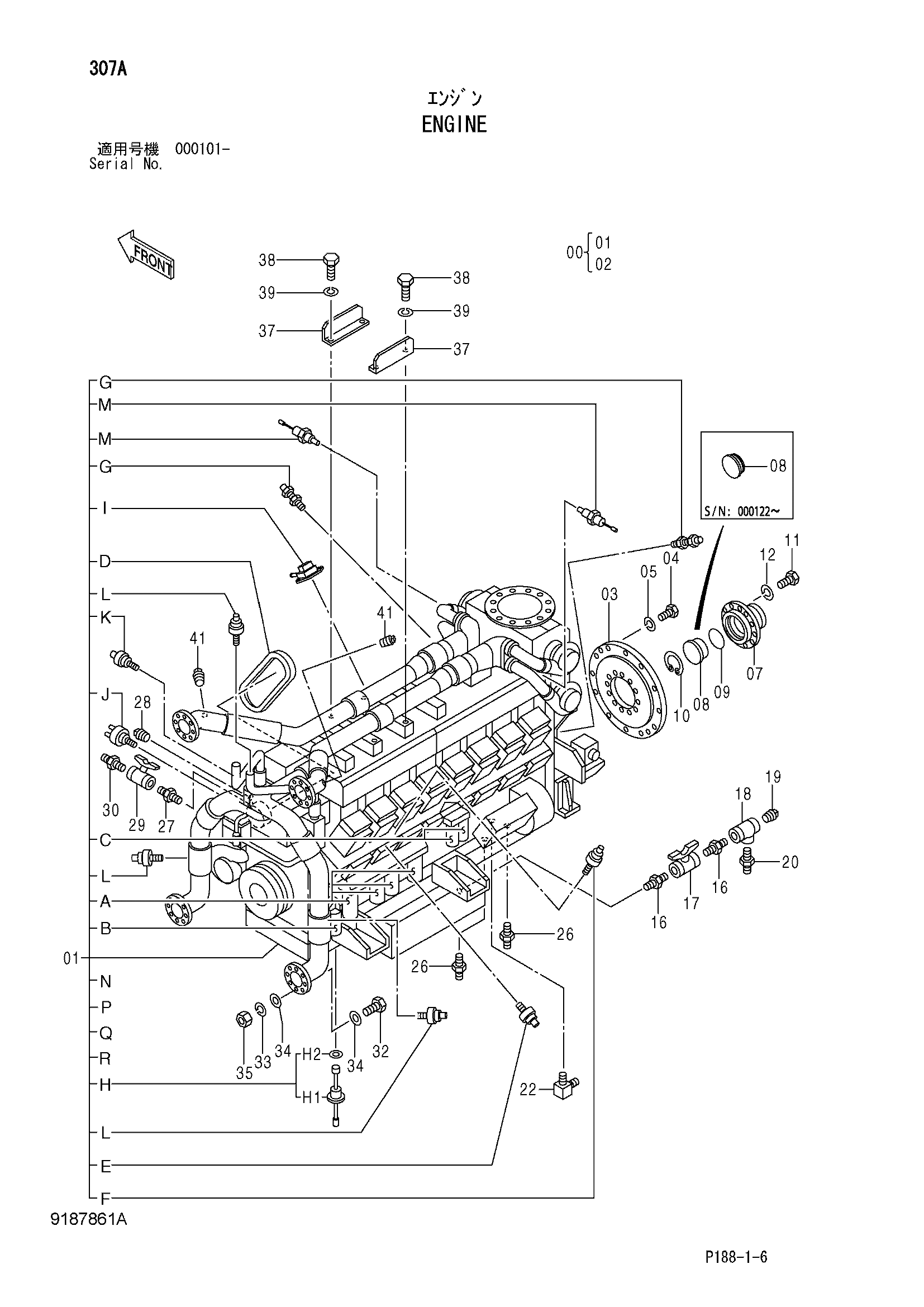

Заводская схема «Двигатель» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4427210 замена: 4640288 | Двигатель | 1 |
| 00 | 4640288 | Двигатель | 1 |
| 00 | 9214746 | Двигатель | 1 |
| 01 | 9220724 замена: 9237503 | Двигатель | 1 |
| 01 | 9237503 | Двигатель | 1 |
| 01A | 4448734 | Фильтрующий элемент | 4 |
| 01B | 4448735 | Фильтрующий элемент | 1 |
| 01C | 4448736 | Фильтрующий элемент | 4 |
| 01D | 4476495 | Ремень (генератор) | 1 |
| 01E | 4601684 | Датчик давления | 1 |
| 01F | 4601685 | Датчик давления | 1 |
| 01G | 4601683 | Датчик револ. | 2 |
| 01H | 4601699 | Выключатель уровень | 1 |
| 01H1 | 4601686 | Выключатель уровень | 1 |
| 01H2 | 4601695 | Масляное уплотнение | 1 |
| 01I | 4442813 | Датчик давления | 1 |
| 01J | 4601688 | Выключатель термостатический | 1 |
| 01K | 4257129 | Блок | 1 |
| 01L | 4250260 | Датчик | 3 |
| 01M | 4601689 | Датчик термостатический | 2 |
| 01N | 1031445 | Жгут проводов | 1 |
| 01P | 4477431 | Зажим | 1 |
| 01Q | 4477425 | Болт | 5 |
| 01R | 4477426 | Пружинная шайба | 5 |
| 02 | 4628729 | Стойка | 1 |
| 03 | 3087424 | Пластина | 1 |
| 04 | M111665 замена: J241665 | Болт | 12 |
| 04 | J241665 | Болт | 12 |
| 05 | A590916 | Пружинная шайба | 12 |
| 07 | 2044420 | HUB | 1 |
| 08 | 4426496 замена: 4605879 | Ограничитель | 1 |
| 08 | 4605879 | Ограничитель | 1 |
| 09 | 4153555 | Уплотнительное кольцо | 1 |
| 10 | 4083426 | Стопорное кольцо | 1 |
| 11 | J922480 | Болт | 12 |
| 12 | A590924 | Пружинная шайба | 12 |
| 16 | 94-1704 | Адаптер | 2 |
| 17 | 4203434 | Шаровой клапан | 1 |
| 18 | 94-0663 | Тройник | 1 |
| 19 | 94-2025 | Пробка | 1 |
| 20 | 4221278 | Адаптер | 1 |
| 22 | 94-1405 | Угловой штуцер | 1 |
| 26 | 4086752 | Адаптер | 2 |
| 27 | 94-1903 | Адаптер | 1 |
| 28 | 94-2024 | Пробка | 1 |
| 29 | 4203434 | Шаровой клапан | 1 |
| 30 | 4221278 | Адаптер | 1 |
| 32 | J901660 | Болт | 32 |
| 33 | A590916 | Пружинная шайба | 32 |
| 34 | A590116 | Плоская шайба | 64 |
| 35 | J950016 | Гайка | 32 |
| 37 | 4449444 | Панель | 2 |
| 38 | M111025 замена: J241025 | Болт | 4 |
| 38 | J241025 | Болт | 4 |
| 39 | A590910 | Пружинная шайба | 4 |
| 41 | 94-2021 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
