Гидробак — HITACHI EX3600-5

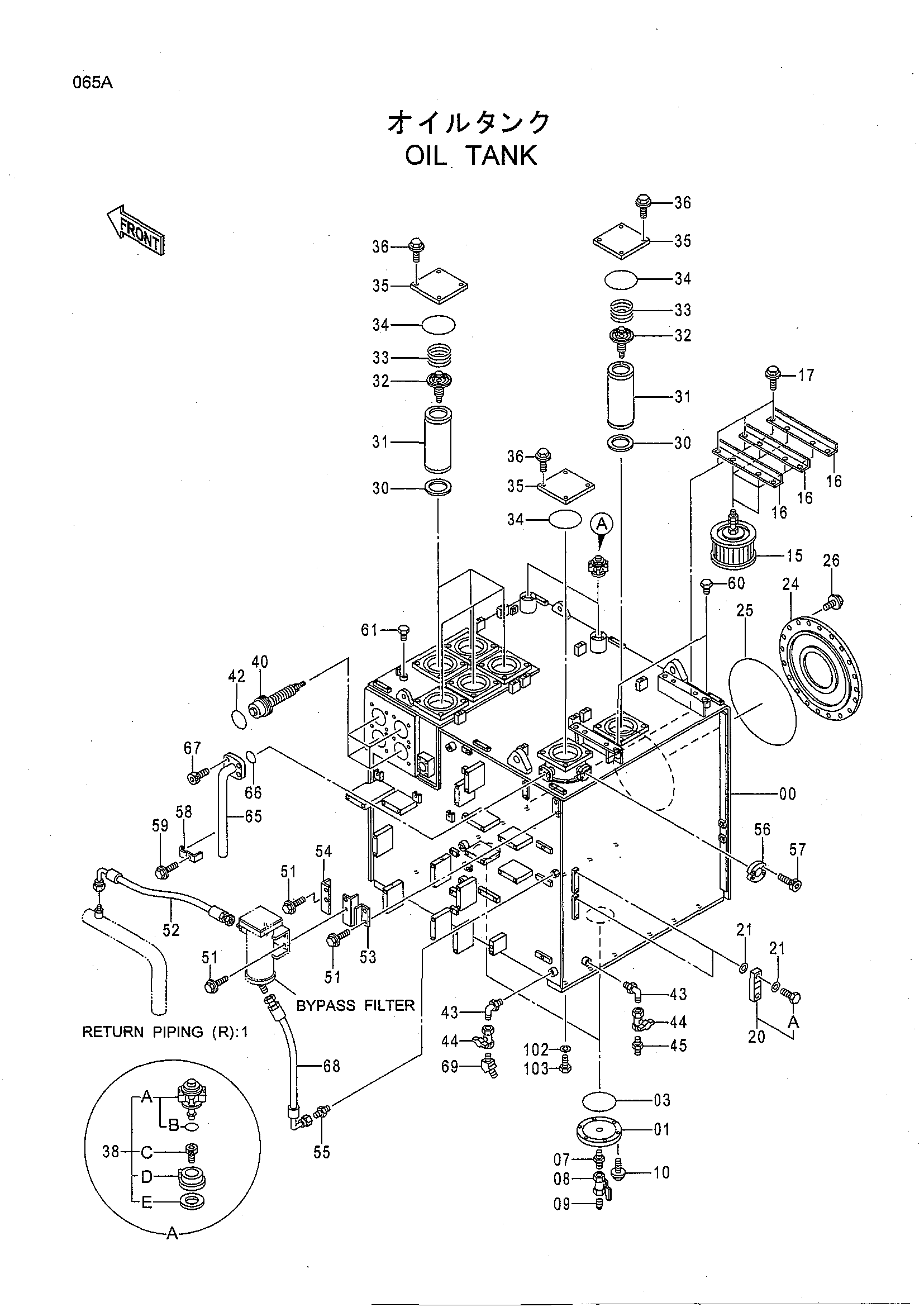

Заводская схема «Гидробак» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4433986 | Крышка | 2 |
| 03 | 998738 | Уплотнительное кольцо | 2 |
| 07 | 94-1702 | Адаптер | 2 |
| 08 | 4209782 | Шаровой клапан | 2 |
| 09 | 94-2023 | Пробка | 2 |
| 10 | J011030 | Болт с шайбой | 12 |
| 15 | 4432753 | Всасывающий фильтр | 6 |
| 16 | 4399176 | Кронштейн | 3 |
| 17 | J031030 | Болт с шайбой | 6 |
| 20 | 8053499 | Указатель уровня | 2 |
| 20A | 4100967 | Болт | 2 |
| 21 | 449558 | Уплотнительная шайба | 8 |
| 24 | 8071249 | Крышка | 1 |
| 25 | 4399100 | Уплотнительное кольцо | 1 |
| 26 | J011230 | Болт с шайбой | 20 |
| 30 | 4250293 | Резиновая прокладка | 6 |
| 31 | 4287634 | Фильтрующий элемент | 6 |
| 32 | 4271000 | Клапан | 6 |
| 33 | 4271001 | Пружина | 6 |
| 34 | A810220 | Уплотнительное кольцо | 7 |
| 35 | 4344881 | Крышка | 7 |
| 36 | J011030 | Болт с шайбой | 28 |
| 38 | 4178684 | Сапун | 2 |
| 38A | 4222874 | Фильтр | 1 |
| 38B | 953612 | Уплотнительное кольцо | 1 |
| 38C | M340516 | Болт с внутренним шестигранником | 3 |
| 38D | 4222875 | Корпус | 1 |
| 38E | 4222876 | Манжета | 1 |
| 40 | 4354148 | Клапан | 4 |
| 42 | 4153549 | Уплотнительное кольцо | 4 |
| 43 | 4061078 | Угловой штуцер | 2 |
| 43A | 4506424 | Уплотнительное кольцо | 1 |
| 44 | 4203434 | Шаровой клапан | 2 |
| 45 | 4221278 | Адаптер | 1 |
| 51 | J011225 | Болт с шайбой | 8 |
| 52 | 4283023 | Шланг | 1 |
| 53 | 9754211 | Кронштейн | 1 |
| 54 | 9754212 | Кронштейн | 1 |
| 55 | A852144 | Адаптер | 1 |
| 55A | 4506418 | Уплотнительное кольцо | 1 |
| 56 | 965946 | Разъёмный фланец | 2 |
| 57 | M341240 | Болт с внутренним шестигранником | 4 |
| 58 | 4053698 | Хомут трубки | 1 |
| 59 | J011265 | Болт с шайбой | 1 |
| 60 | A885006 | Пробка | 2 |
| 60A | 4506424 | Уплотнительное кольцо | 1 |
| 61 | A885003 | Пробка | 1 |
| 61A | 4509180 | Уплотнительное кольцо | 1 |
| 65 | 8079679 | Трубка | 1 |
| 66 | 4153534 | Уплотнительное кольцо | 1 |
| 67 | M341240 | Болт с внутренним шестигранником | 4 |
| 68 | 4313150 | Шланг | 1 |
| 69 | 4190248 | Угловой штуцер | 1 |
| 102 | 4083438 | Шайба | 12 |
| 103 | J833370 | Болт | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
