Поворот указатель уровня — HITACHI EX3600-5

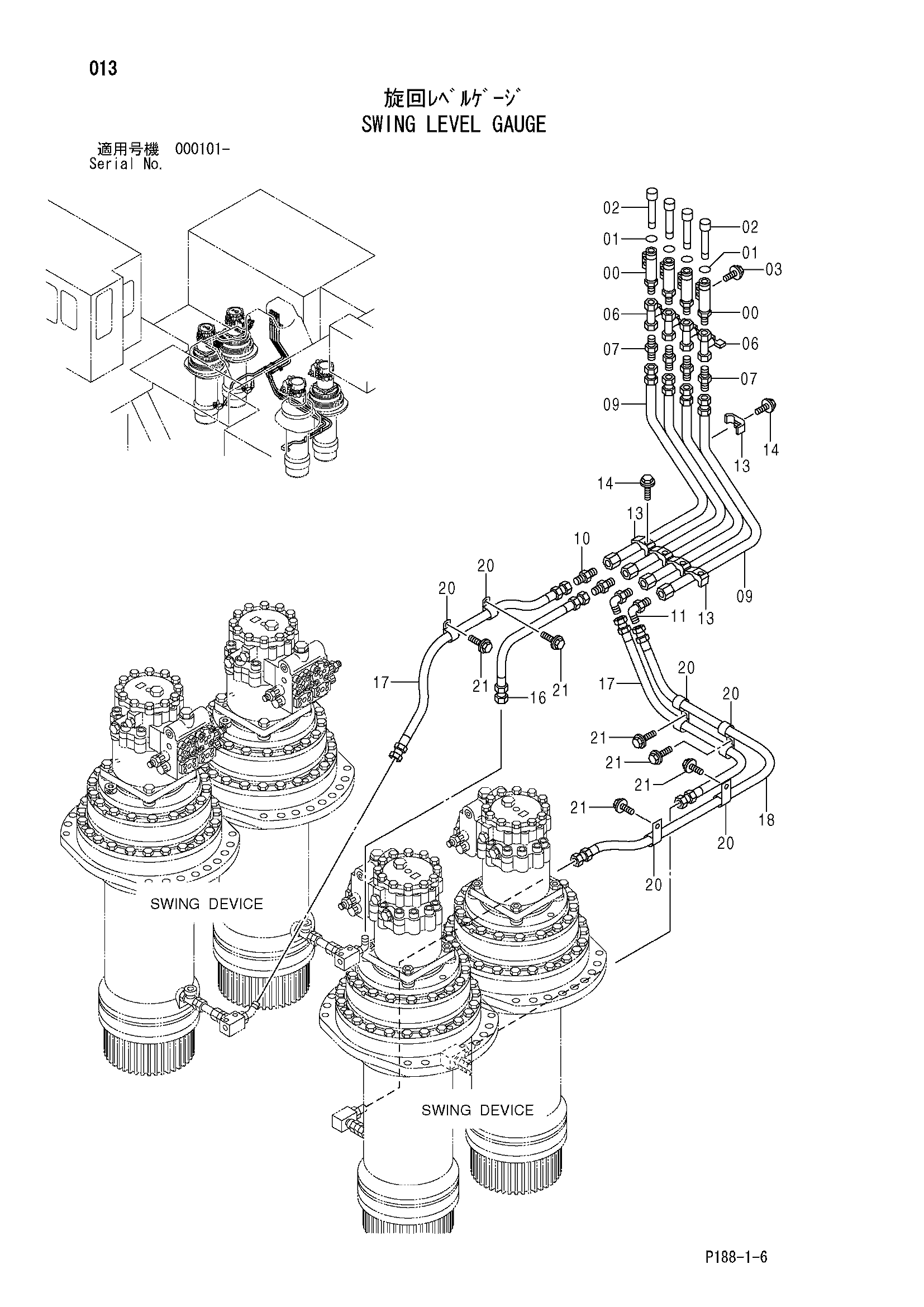

Заводская схема «Поворот указатель уровня» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8064034 | Трубка | 4 |
| 01 | 955655 | Уплотнительное кольцо | 4 |
| 02 | 9745395 | Указатель уровня | 4 |
| 03 | J011050 | Болт с шайбой | 8 |
| 03 | J271050 замена: J901050 | Болт с шайбой | 8 |
| 06 | 4203434 | Шаровой клапан | 4 |
| 07 | 4221278 | Адаптер | 4 |
| 09 | 8079325 | Трубка | 4 |
| 10 | A852166 | Адаптер | 2 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | A852366 | Угловой штуцер | 2 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4053595 | Хомут трубки | 8 |
| 14 | J011255 | Болт с шайбой | 8 |
| 14 | J271255 замена: J901255 | Болт с шайбой | 8 |
| 16 | 4373108 | Шланг | 1 |
| 17 | 4364234 | Шланг | 2 |
| 18 | 4432861 | Шланг | 1 |
| 20 | 4192035 | Зажим | 8 |
| 21 | J011022 | Болт с шайбой | 6 |
| 21 | J271025 замена: J901025 | Болт с шайбой | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
