Вентилятор привод (масляный радиатор) — HITACHI EX3600-5

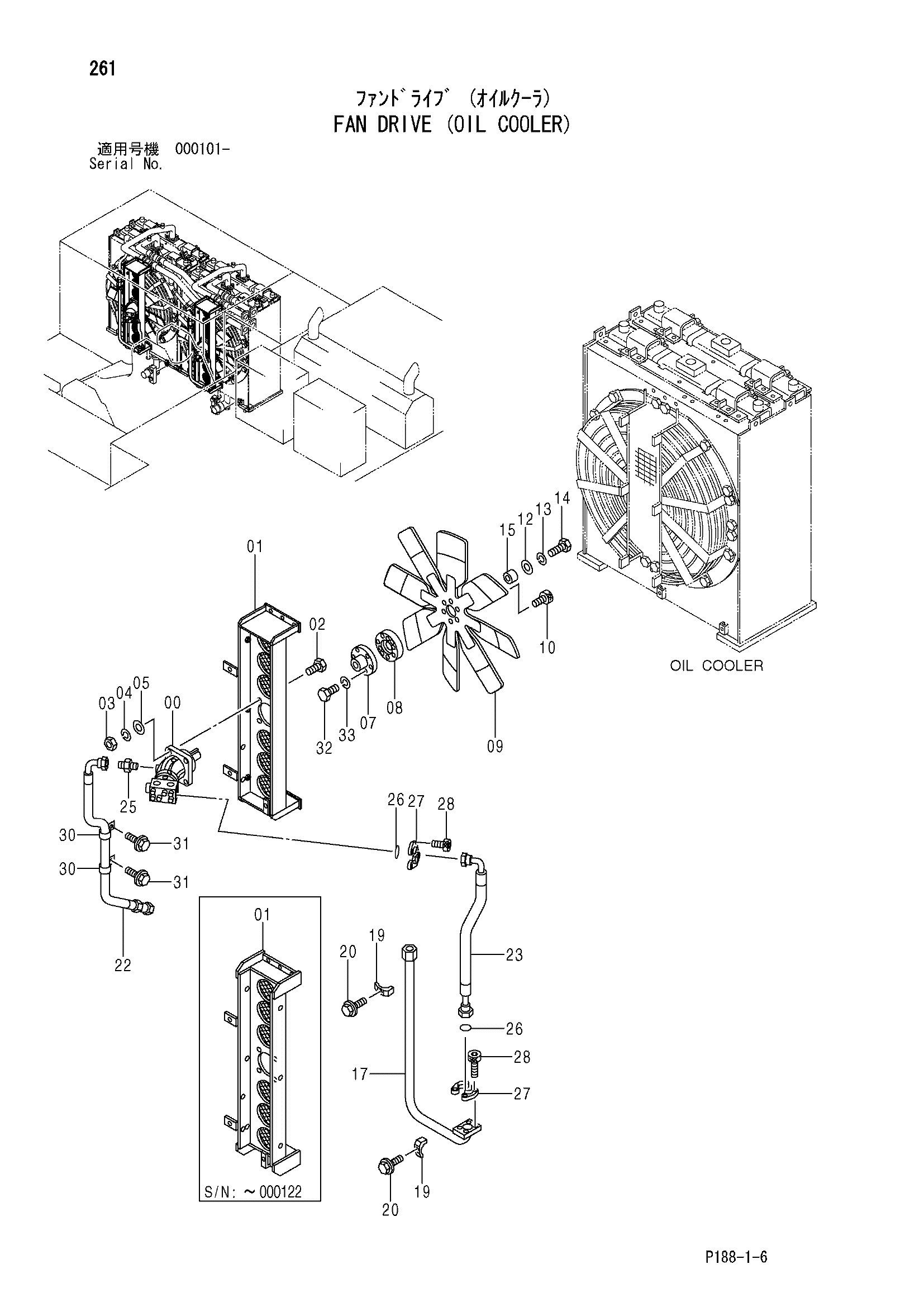

Заводская схема «Вентилятор привод (масляный радиатор)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4423413 | Гидромотор | 1 |
| 01 | 7037618 | Кронштейн | 1 |
| 01 | 7043912 | Кронштейн | 1 |
| 02 | J901660 | Болт | 4 |
| 03 | J950016 | Гайка | 4 |
| 04 | A590916 | Пружинная шайба | 4 |
| 05 | A590116 | Плоская шайба | 4 |
| 07 | 4442018 замена: 4671858 | Муфта | 1 |
| 07 | 4671858 | Муфта | 1 |
| 08 | 4442019 | Муфта | 1 |
| 09 | 4417303 замена: 4471620 | Вентилятор | 1 |
| 09 | 4471620 | Вентилятор | 1 |
| 10 | M341240 | Болт с внутренним шестигранником | 6 |
| 12 | J217085 | Шайба | 1 |
| 13 | A590916 | Пружинная шайба | 1 |
| 14 | J901675 | Болт | 1 |
| 15 | 4396683 | Проставка | 1 |
| 17 | 8078750 | Трубка | 1 |
| 19 | 4053598 | Хомут трубки | 3 |
| 20 | J011265 | Болт с шайбой | 3 |
| 20 | J271265 замена: J901265 | Болт с шайбой | 3 |
| 22 | 4313156 | Шланг | 1 |
| 23 | 4432092 | Шланг | 1 |
| 25 | A852144 | Адаптер | 1 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 4292382 | Уплотнительное кольцо | 2 |
| 27 | 4085560 | Разъёмный фланец | 4 |
| 28 | M341240 | Болт с внутренним шестигранником | 8 |
| 30 | 4190274 | Зажим | 2 |
| 31 | J011020 | Болт с шайбой | 2 |
| 31 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 32 | J921240 | Болт | 6 |
| 33 | A590912 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
