Рычаг управления (ход) — HITACHI EX3600-5

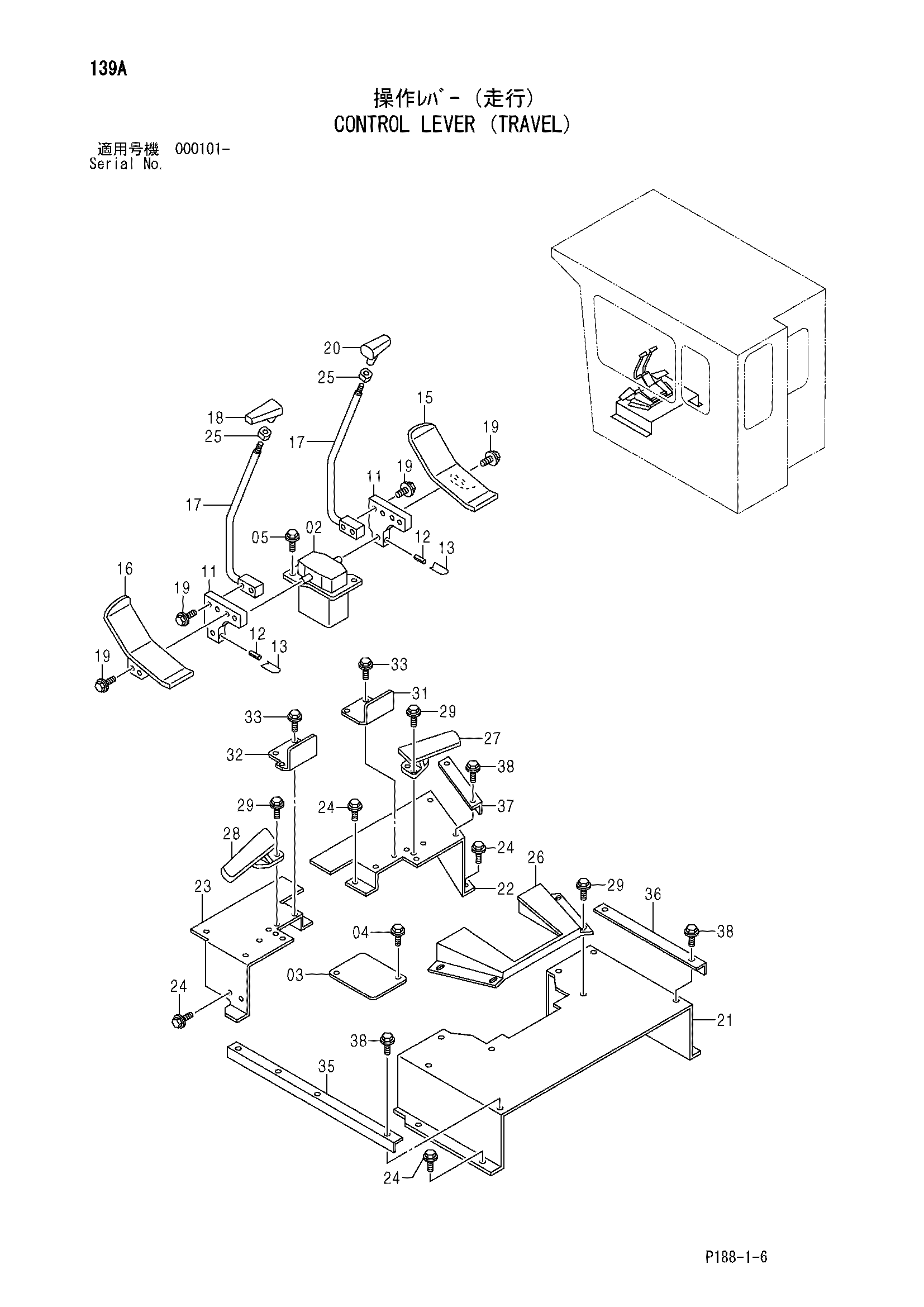

Заводская схема «Рычаг управления (ход)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9074100 | Пилотный клапан | 1 |
| 03 | 4211433 | Пластина | 1 |
| 04 | J021030 | Болт с шайбой | 2 |
| 04 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 05 | J021040 | Болт с шайбой | 2 |
| 05 | J271040 замена: J901040 | Болт с шайбой | 2 |
| 11 | 4307081 | Рычаг | 2 |
| 12 | 4033504 | Пружинный штифт | 2 |
| 13 | 4183195 | Провод | 2 |
| 15 | 3079714 | Педаль | 1 |
| 16 | 3079715 | Педаль | 1 |
| 17 | 8079549 | Рычаг | 2 |
| 18 | 2043585 | Рукоятка | 1 |
| 19 | J011045 | Болт с шайбой | 8 |
| 19 | J271045 замена: J901045 | Болт с шайбой | 8 |
| 20 | 2043584 | Рукоятка | 1 |
| 21 | 7033215 | Крышка | 1 |
| 22 | 8065735 | Крышка | 1 |
| 23 | 8078957 | Крышка | 1 |
| 24 | J021030 | Болт с шайбой | 10 |
| 24 | J271030 замена: J901030 | Болт с шайбой | 10 |
| 25 | 4424185 | Гайка | 2 |
| 26 | 8069469 | Крышка | 1 |
| 27 | 1015478 | Подставка для ног | 1 |
| 28 | 1015477 | Подставка для ног | 1 |
| 29 | J021025 | Болт с шайбой | 10 |
| 29 | J271025 замена: J901025 | Болт с шайбой | 10 |
| 31 | 4392456 | Крышка | 1 |
| 32 | 4392461 | Крышка | 1 |
| 33 | J020620 | Болт с шайбой | 6 |
| 33 | J260620 замена: J900620 | Болт с шайбой | 6 |
| 35 | 4358115 | Кронштейн | 1 |
| 36 | 4358116 | Кронштейн | 1 |
| 37 | 4358118 | Кронштейн | 1 |
| 38 | J020620 | Болт с шайбой | 8 |
| 38 | J260620 замена: J900620 | Болт с шайбой | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
