Поручень (высокий кабина) — HITACHI EX3600-5

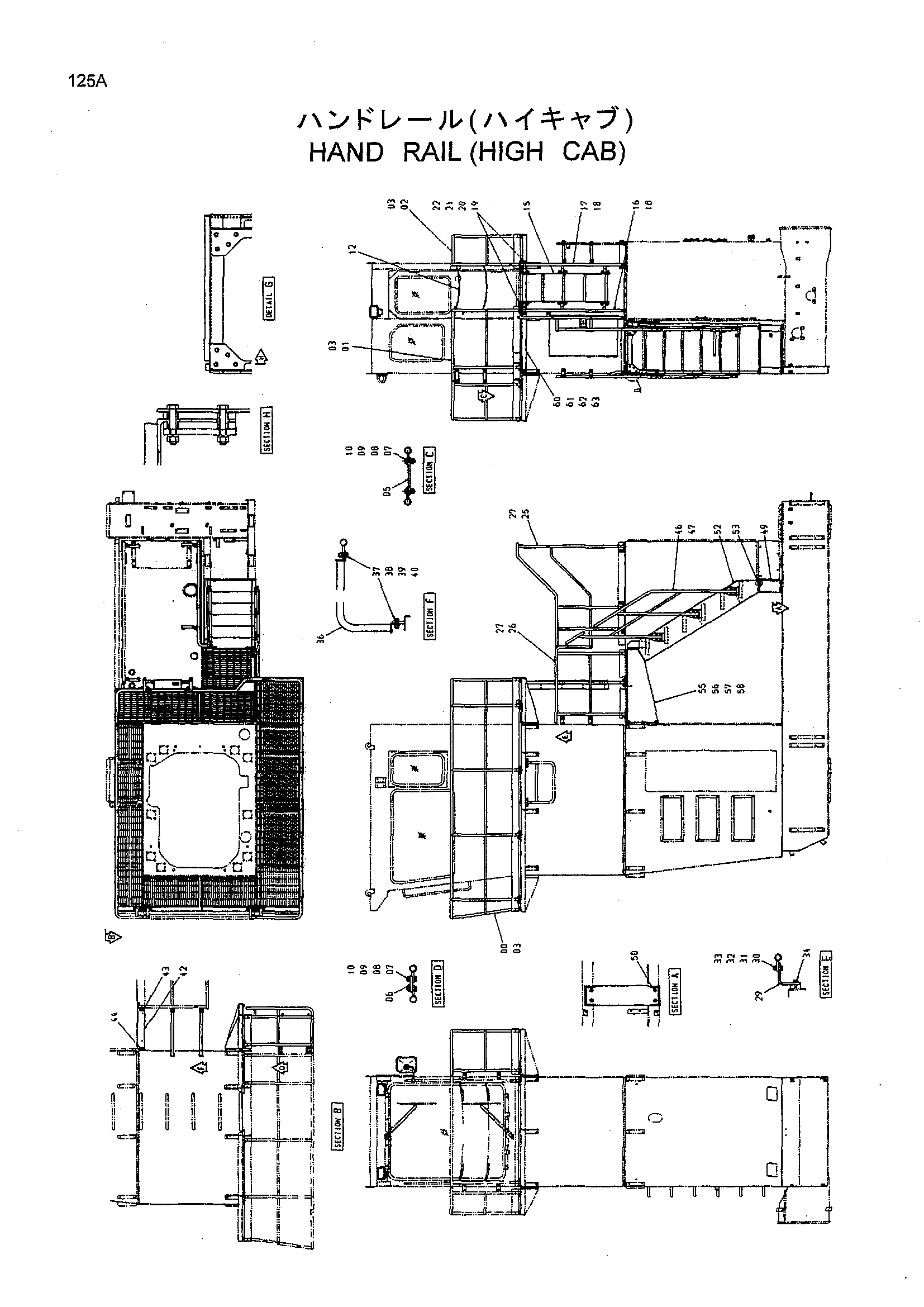

Заводская схема «Поручень (высокий кабина)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7043062	Поручень	1
01	7043090	Поручень	1
02	7043091	Поручень	1
03	J031230	Болт с шайбой	20
05	4389687	Пластина	2
06	4364672	Пластина	2
07	J901240	Болт	8
08	449490	Шайба	16
09	A590912	Пружинная шайба	8
10	J950012	Гайка	8
12	4446902	Цепь	2
15	8089365	Ступень	1
16	8089366	Поручень	1
17	8089367	Поручень	1
18	J031230	Болт с шайбой	16
19	J901245	Болт	4
20	449490	Шайба	8
21	A590912	Пружинная шайба	4
22	J950012	Гайка	4
25	7043092	Поручень	1
26	7043089	Поручень	1
27	J031230	Болт с шайбой	10
29	4434711	Пластина	2
30	J901240	Болт	2
31	449490	Шайба	4
32	A590912	Пружинная шайба	2
33	J950012	Гайка	2
34	J031230	Болт с шайбой	2
36	9759423	Трубка	2
37	J901240	Болт	4
38	449490	Шайба	8
39	A590912	Пружинная шайба	4
40	J950012	Гайка	4
42	4473741	Пластина	1
43	J031235	Болт с шайбой	2
44	J031225	Болт с шайбой	2
46	7043088	Поручень	2
47	J031230	Болт с шайбой	24
49	8089299	Кронштейн	1
50	J031235	Болт с шайбой	4
52	7042355	Ступень	1
53	J031230	Болт с шайбой	4
55	7042377	Ступень	1
56	J901635	Болт	6
57	A590916	Пружинная шайба	6
58	A590116	Плоская шайба	6
60	7043046	Ступень	1
61	J901635	Болт	6
62	A590916	Пружинная шайба	6
63	A590116	Плоская шайба	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
